1.计算每个绕组的匝数N

由变压器感应电势E的计算式

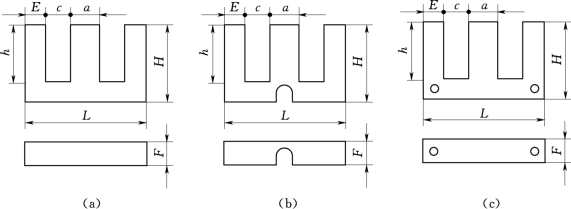

图2-2　E形铁心片的型号和尺寸

(a)GE型;(b)GEC型;(c)GEB型

得感应产生1V电势的匝数为

关于Bm值,不同的硅钢片是不一样的,当变压器容量在100VA以下,通常冷轧硅钢片DW240-35、DW265-35的Bm取1.0～1.2T;当变压器容量为100～1000VA时,Bm可取1.2～1.5T。当变压器容量在100VA以下,热轧硅钢片DR320-35、DR280-35、DR360-50、DR315-50的Bm取0.8～1.0T;当变压器容量为100～1000VA时,Bm取1.0～1.2T。

如果不知道硅钢片的牌号,按经验可以将硅钢片扭一扭,如硅钢片薄而脆,则磁性能较好(俗称高硅),Bm可取得大些;若硅钢片厚而软,则磁性能较差(俗称低硅),Bm值可取得小些。一般Bm可取在0.7～1.0T之间。

确定各个绕组的匝数。

一次侧绕组的匝数为

N1=U1N0 (V)

(2-8)

二次侧绕组的匝数为

N2=1.05U2N0 (V)

(2-9)

N3=1.05U3N0 (V)

(2-10)

Nn=1.05UnN0 (V)(www.daowen.com)

(2-11)

式中二次侧绕组所增加的5%的匝数是为补偿负载时的电压降。

2.计算导线直径

计算绕组的导线直径dw。首先选取电流密度J,求出各绕组导线的截面积,即

因

所以

电流密度J一般可按下述选取:100VA以下连续使用的变压器取J=2.5A/mm2;100VA以上连续使用的变压器取J=2A/mm2;变压器短时工作时,电流密度可以取大一些,即J=4～5A/mm2。

如果J=2.5A/mm2,则

一次绕组导线直径为

二次绕组导线直径为

电流I1按式(2-18)计算,即

式中 1.1～1.2——考虑变压器空载励磁电流大小的经验系数。

计算出的线径,如与线规不符,应根据线规选用与其接近的线径。
