连接STEP7、PLC编程工具步骤如图2-43~图2-46所示。

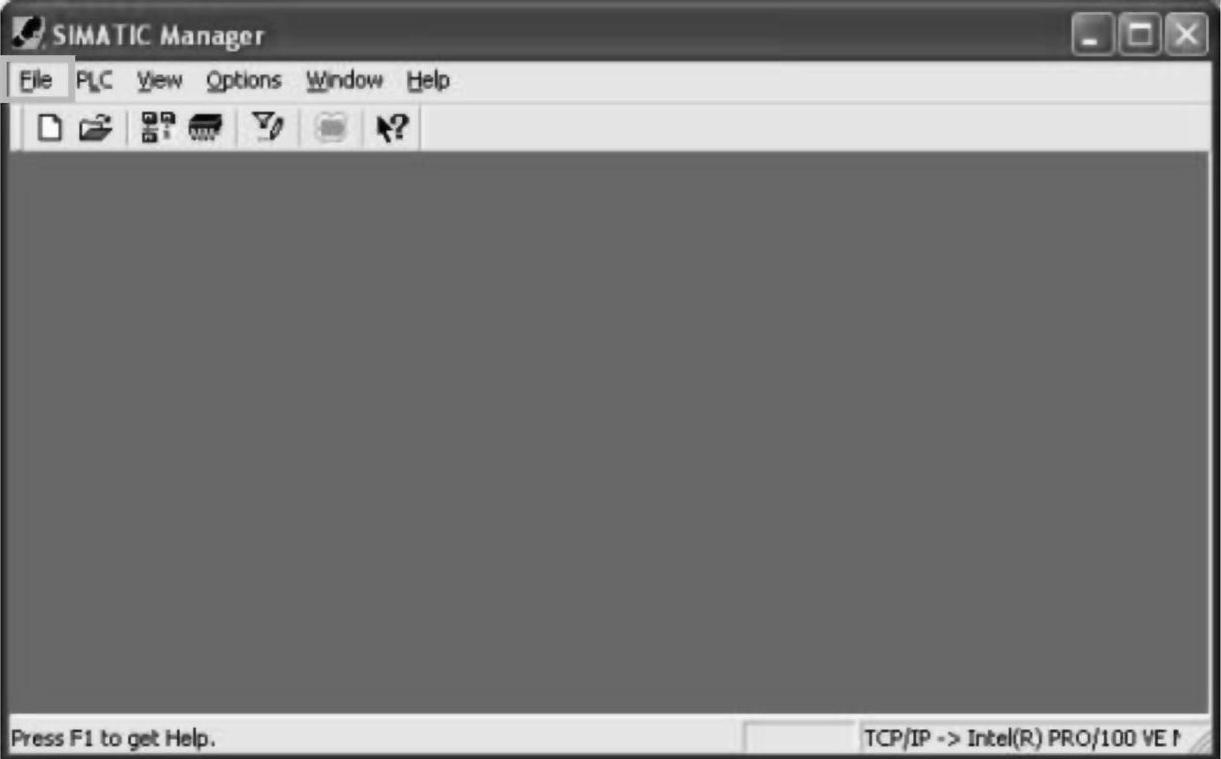

单击桌面图标,启动SIMATIC管理器。
该程序将启动,找到File文件菜单,选择“open”打开。
图2-43 连接STEP7、PLC编程工具(一)
现在,可以更改连接设置,打开Options选项菜单,选择Set PG/PC Interface设置编程器/PC的接口,如图2-44所示。
图2-44 连接STEP7、PLC编程工具(二)

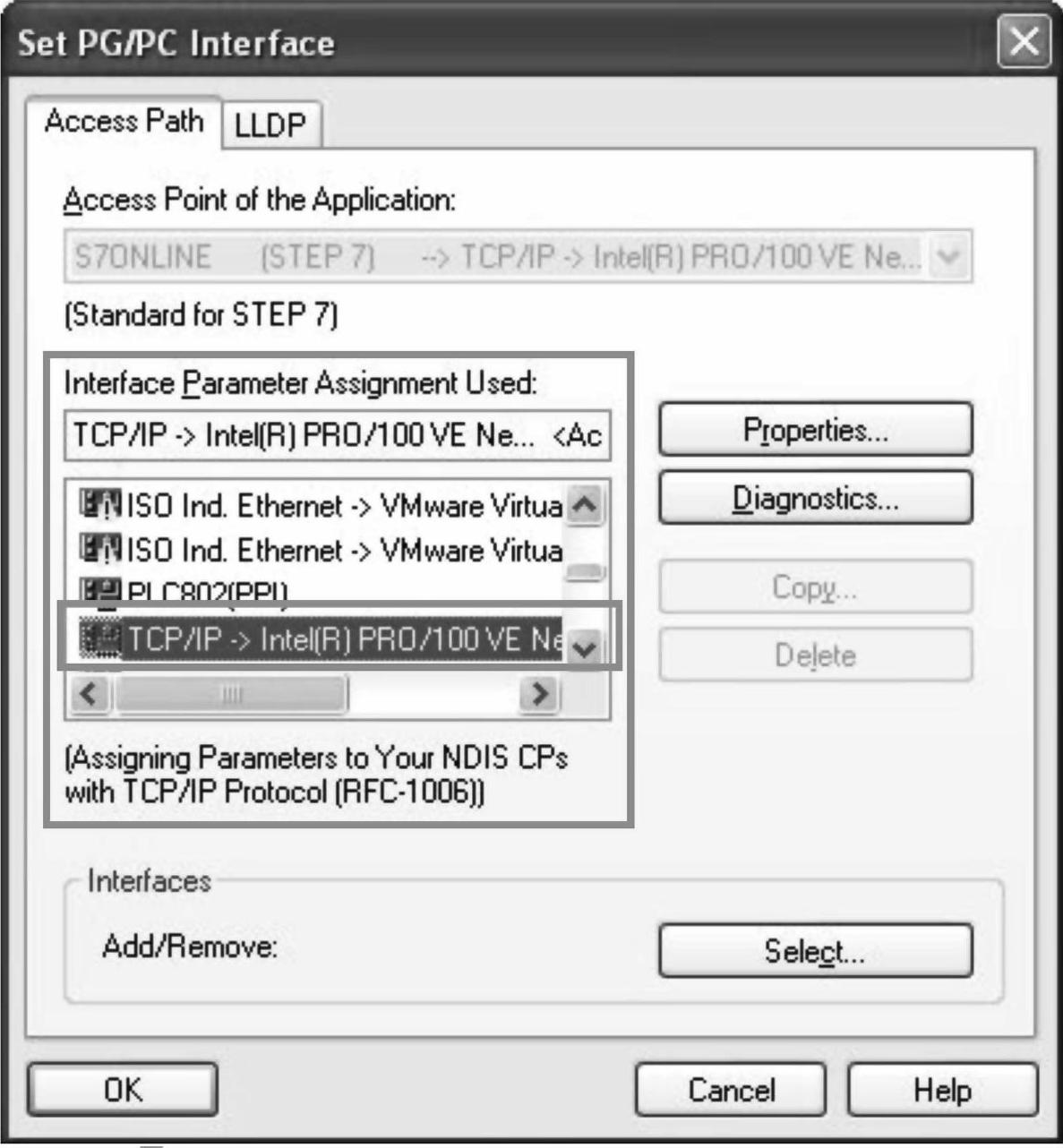

需要从该表中选择计算机的以太网适配器。本例中,适配器的型号为TCP/IP->Intel®PRO/100 VE,如图2-45所示。
图2-45 连接STEP7、PLC编程工具(二)(续)

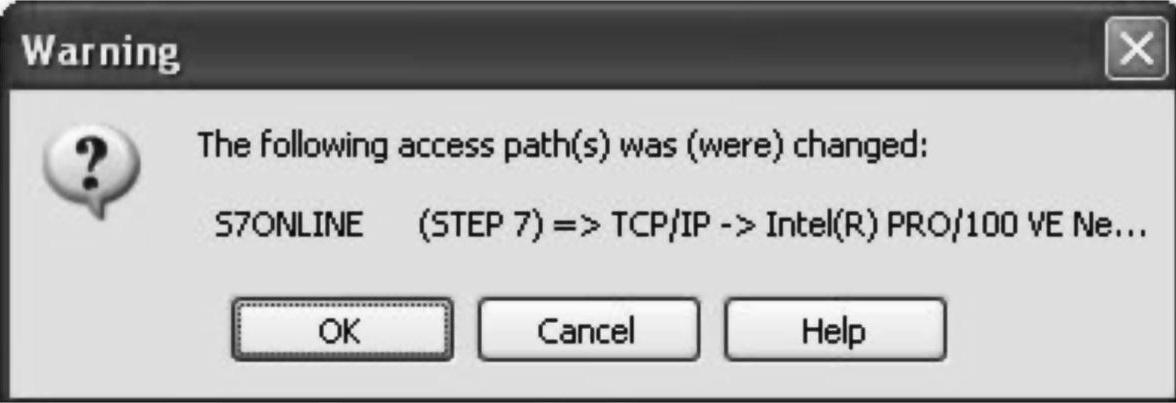

单击,弹出图2-46界面。全部更改的信息通过一个信息框显示。
(www.daowen.com)
图2-46 连接STEP7、PLC编程工具(三)
单击,弹出图2-47界面。

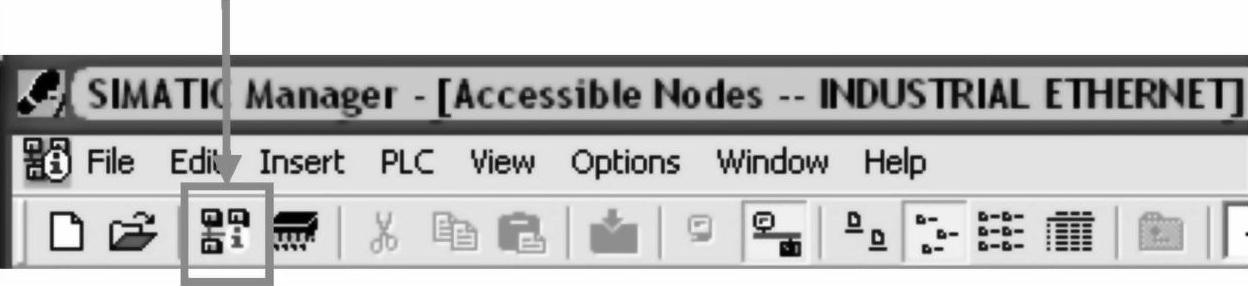

需要检查该连接时,选择工具条中的“Accessible Nodes”(可访问节点)。
图2-47 访问节点(一)
单击图标。经过较短的时间,显示可以使用的可访问节点。可访问节点是连接至X120的硬件组件。借助控制器的内部路由功能,通过X127可以访问这些硬件组件。
看到下列节点信息,表明至控制器的连接已经建立。
本例中的可访问节点,如图2-48所示。
数字控制单元(NCU),瘦客户端单元(TCU),机床控制面板(MCP)。
图2-48 访问节点(二)
