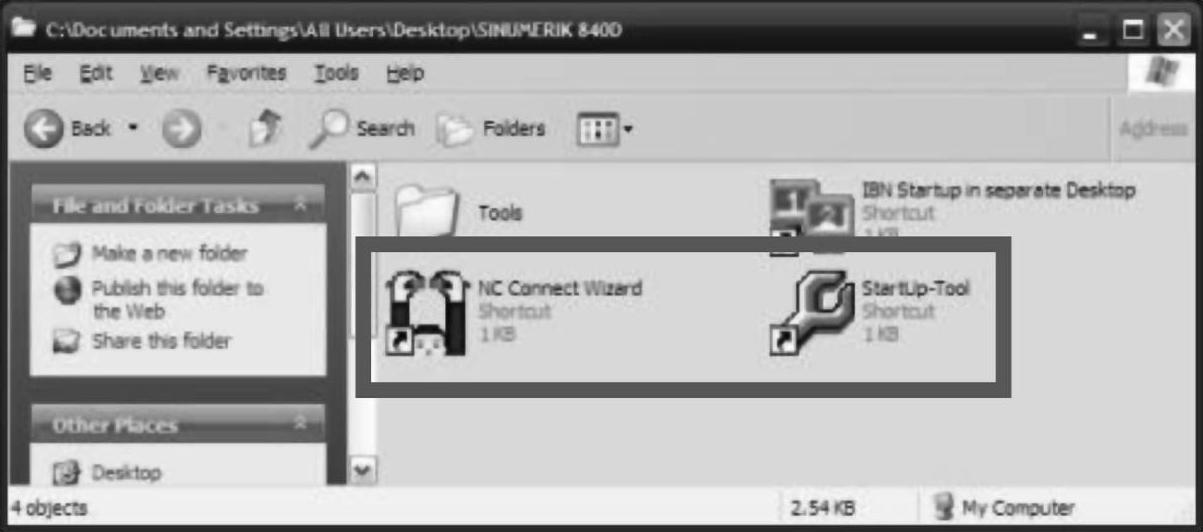

安装期间，在计算机桌面上创建一个文件夹。该文件夹中有用来启动“NC Connect Wiz_- ard”和“HMI Advanced”的快捷方式。

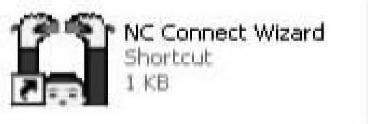

单击图标，弹出图2-29的界面。连接HMI Advanced步骤如图2-29～图2-37所示。

图2-29 连接HMI Advanced（一）

单击图标，弹出图2-30界面。

图2-30 连接HMI Advanced（二）

NC连接向导：

启动该向导程序，选择选项“840D solutionline”。

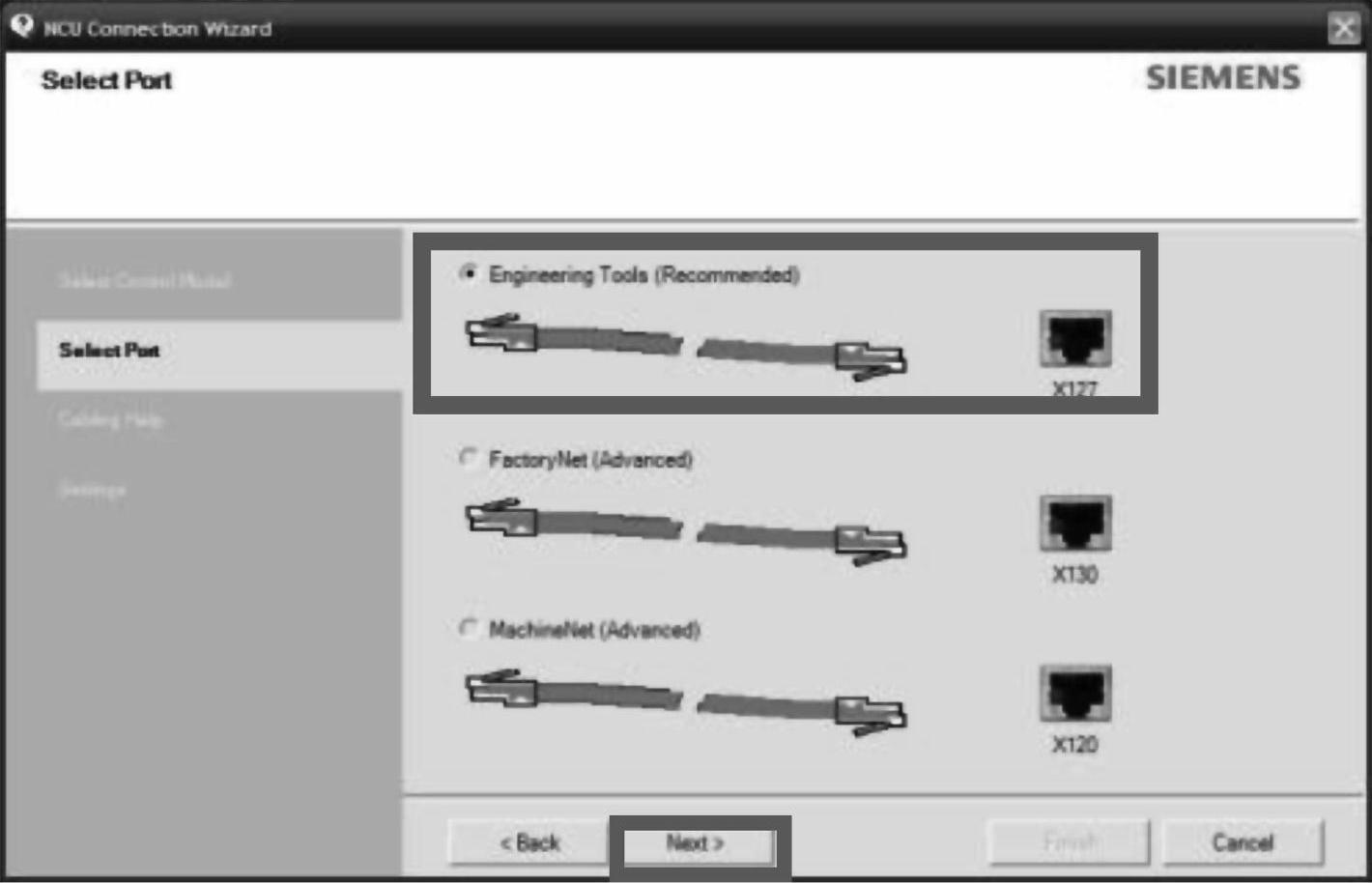

选择选项“Engineering Tools（Recom-mended）”（工程工具（推荐）），如图2-31所示。该选项用于通过X127接口进行连接。

图2-31 连接HMI Advanced（三）

单击，弹出图2-32界面。

提供连接/电缆连接信息（首选交叉电缆）。

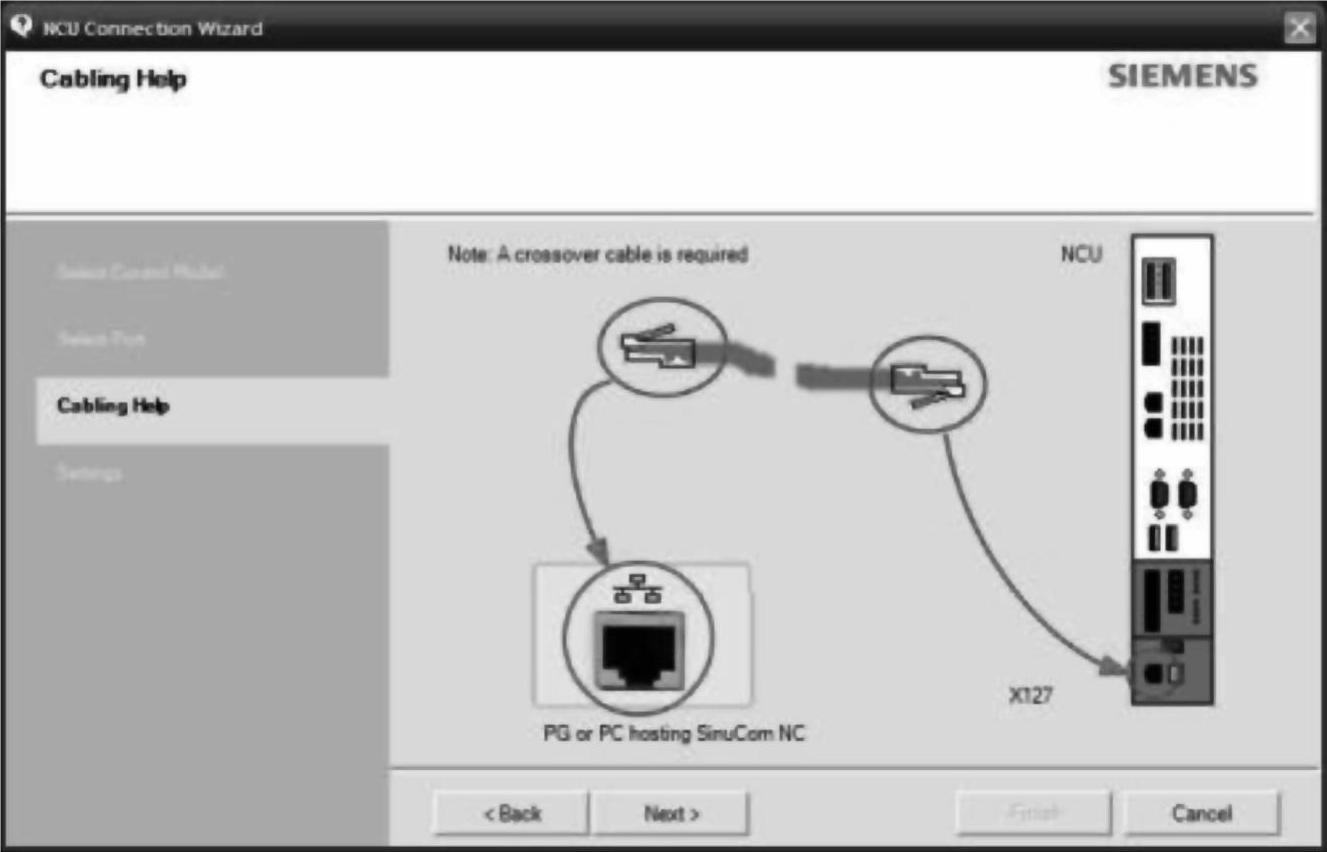

图2-32 连接HMI Advanced（四）

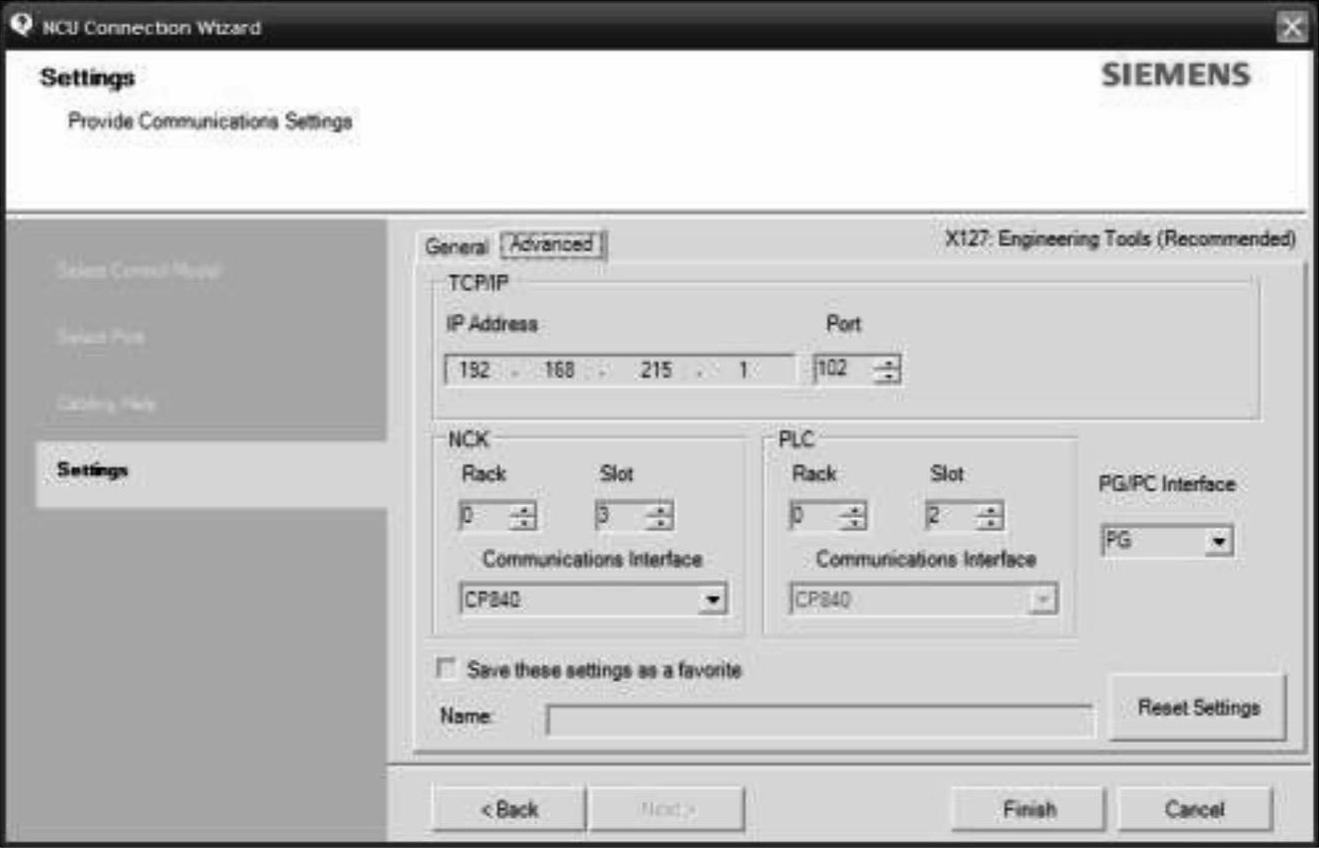

选择，X127有1个固定地址192.168.215.1，如图2-33所示。

图2-33 连接HMI Advanced（五）

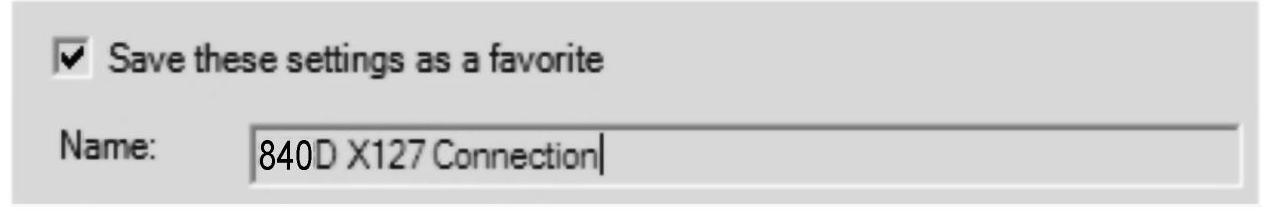

该连接设置可采用合适的名称进行保存，以供今后使用，不要更改任何其他设置。(www.daowen.com)

单击，选择，弹出图2-34界面，结束该任务。

图2-34 连接HMI Advanced（六）

设置编程器/PC的接口：

为了确保该软件可以通信，需要检查编程器/PC的接口设置。

必须选择正确的接入点，否则该软件将不能连接至控制器。

在编程器/PC的“控制面板”中，可以检查这些设置。

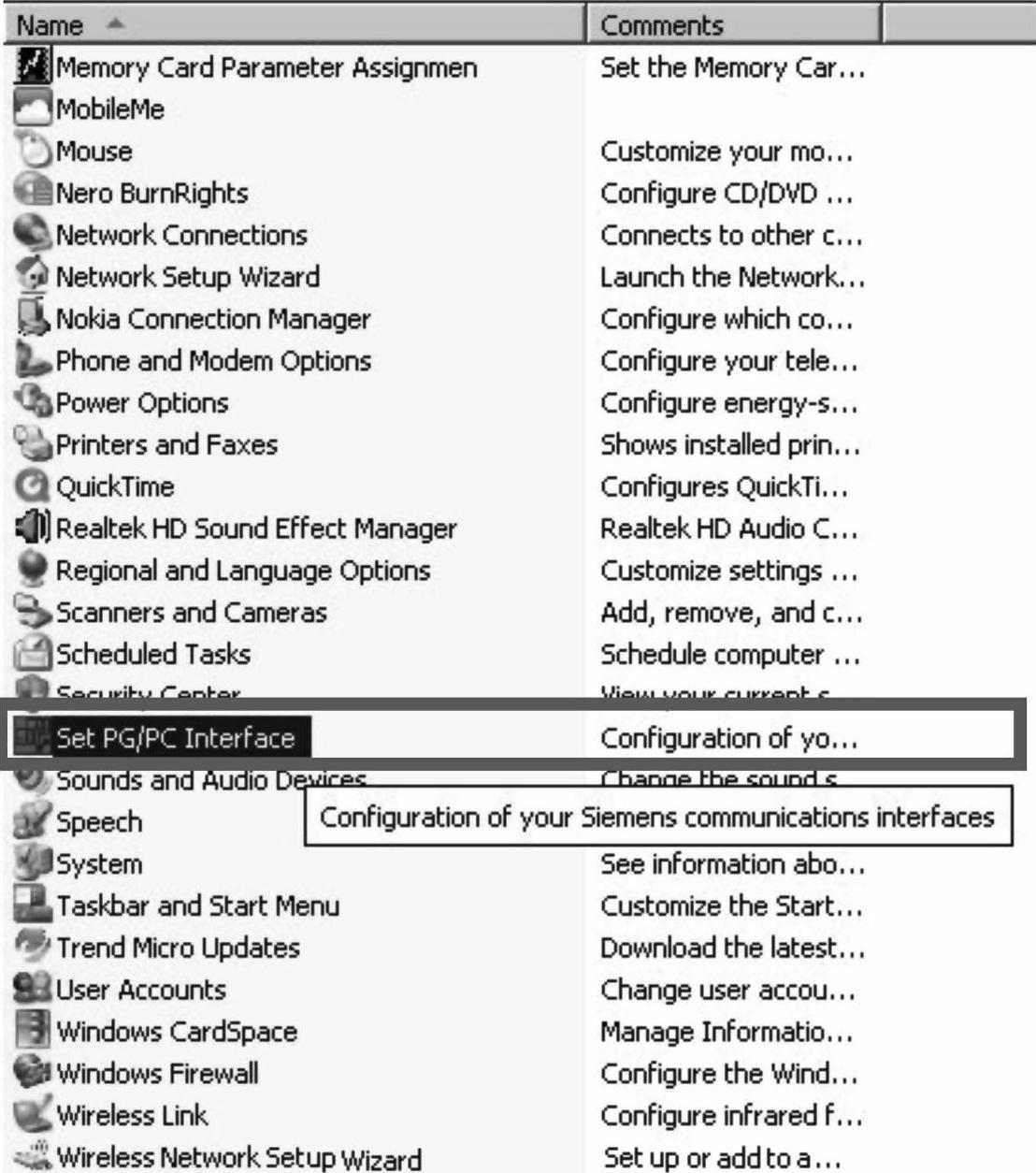

在“控制面板”中，选择并打开程序“设置编程器/PC的接口”，弹出图2-35界面。

图2-35 连接HMI Advanced（七）

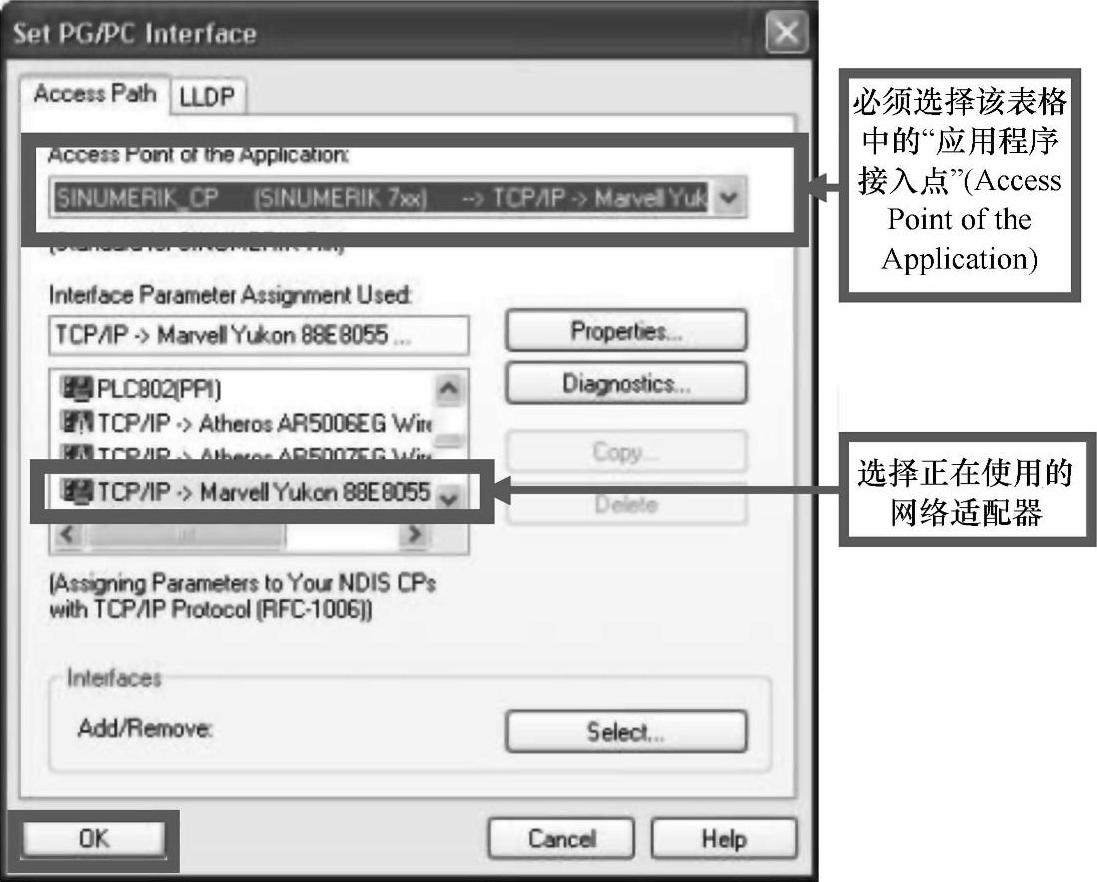

必须选择接入点和网络适配器。所需接入点为“Sinumerik CP”选件。网络适配器为此前描述的网络适配器。不要使用“Auto”（自动）选项。

单击完成，如图2-36所示。

使用以太网电缆将计算机连接至控制器的端口X127。采用快捷方式“HMI Advanced”运行HMI Advanced。

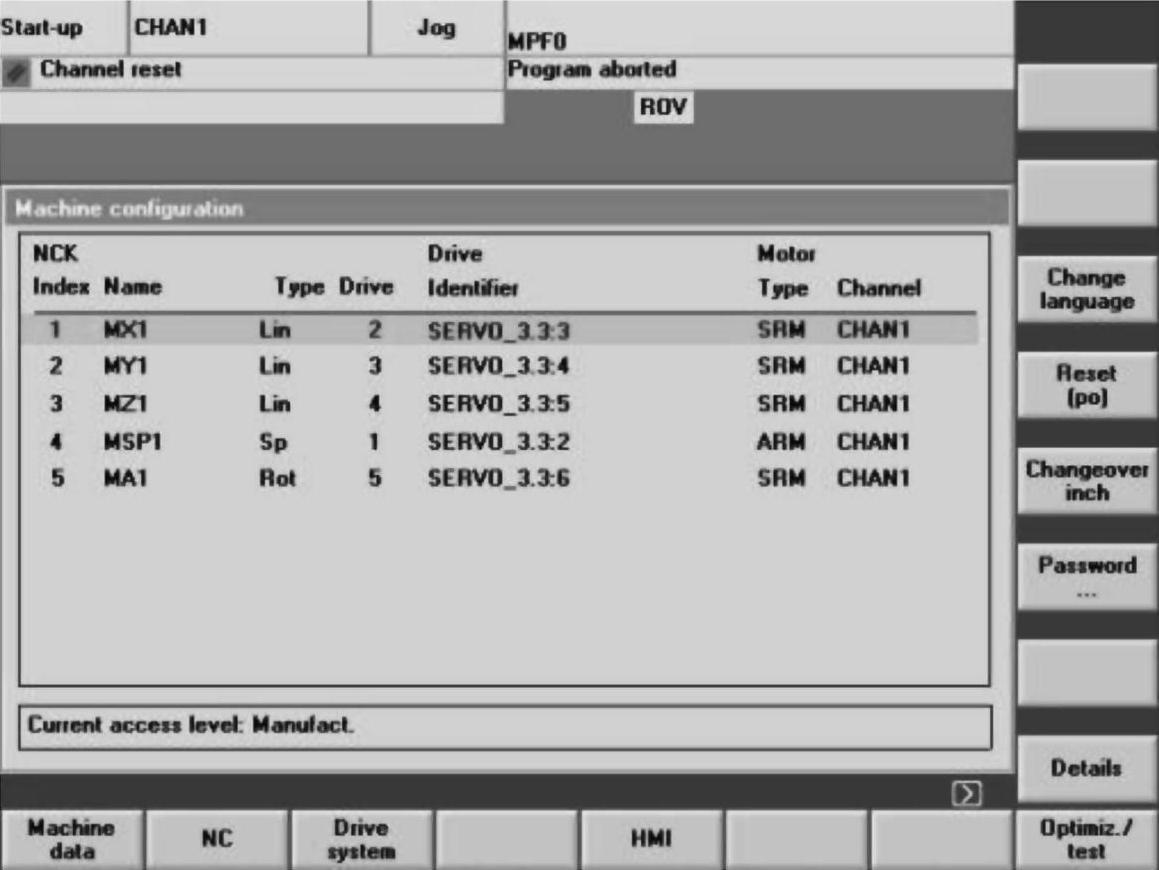

单击图标，软件启动后，弹出图2-37界面。

选择编程器/PC键盘上的F10键及扩展键“<>”，然后选择“EXIT”（退出）软键，可关闭该软件。

图2-36 连接HMI Advanced（八）

图2-37 连接HMI Advanced（九）
