机柜外的直接编码器系统可以连接防护型（IP67）外部编码器单元SME20、SME25（见图1-23和表1-20）、SME120和SME125（见图1-24和表1-21）。这些SME评估编码器系统，并将其值转换为传输给DRIVE-CLiQ的值。

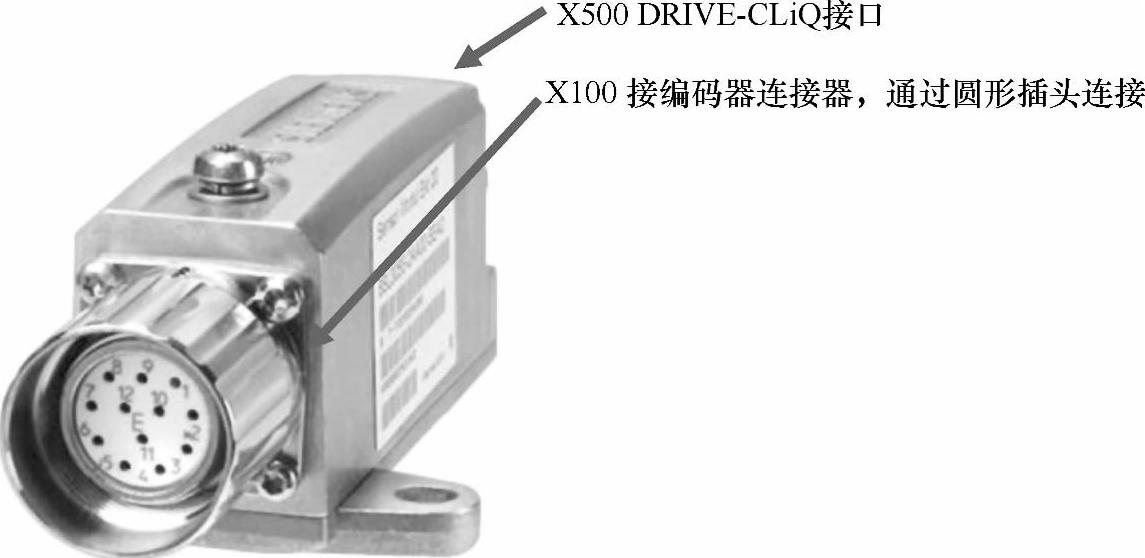

图1-23 SME20/25

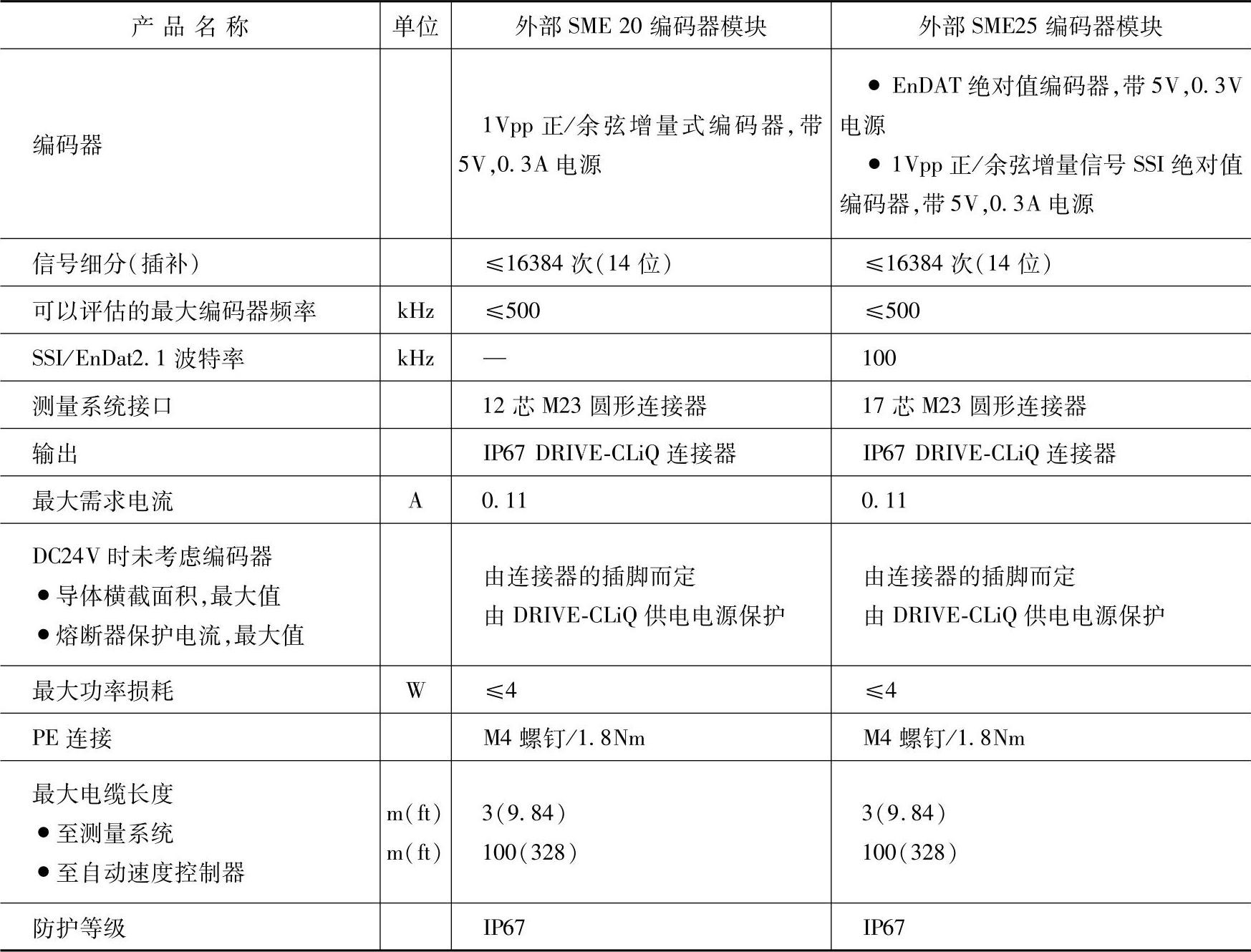

表1-20 SME20/25的功能

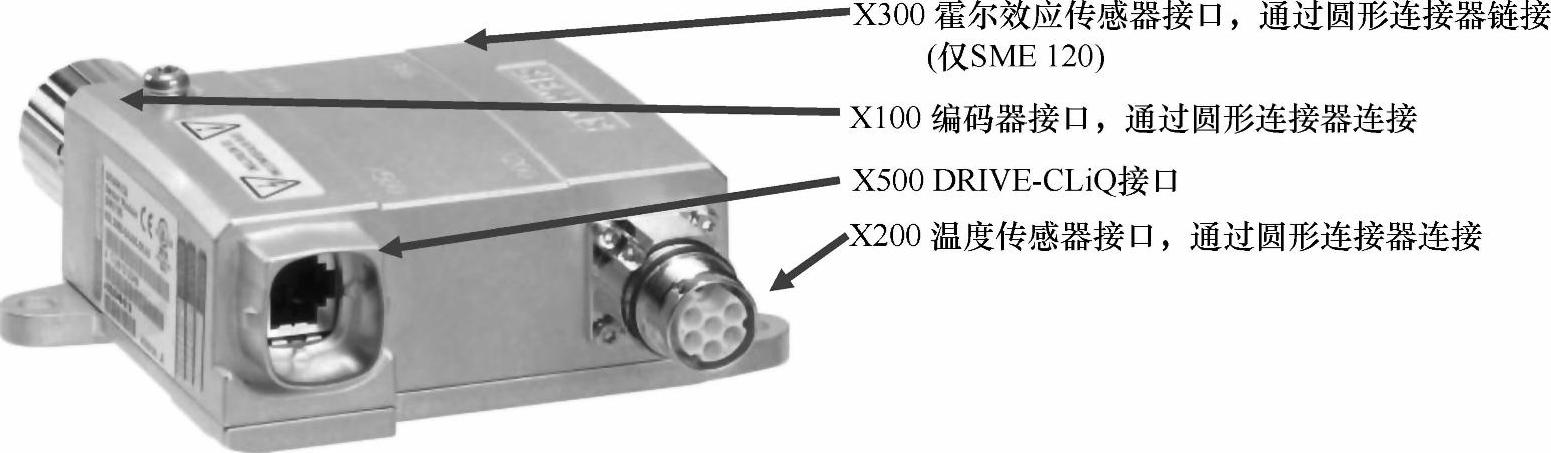

图1-24 SME120/125接口模块

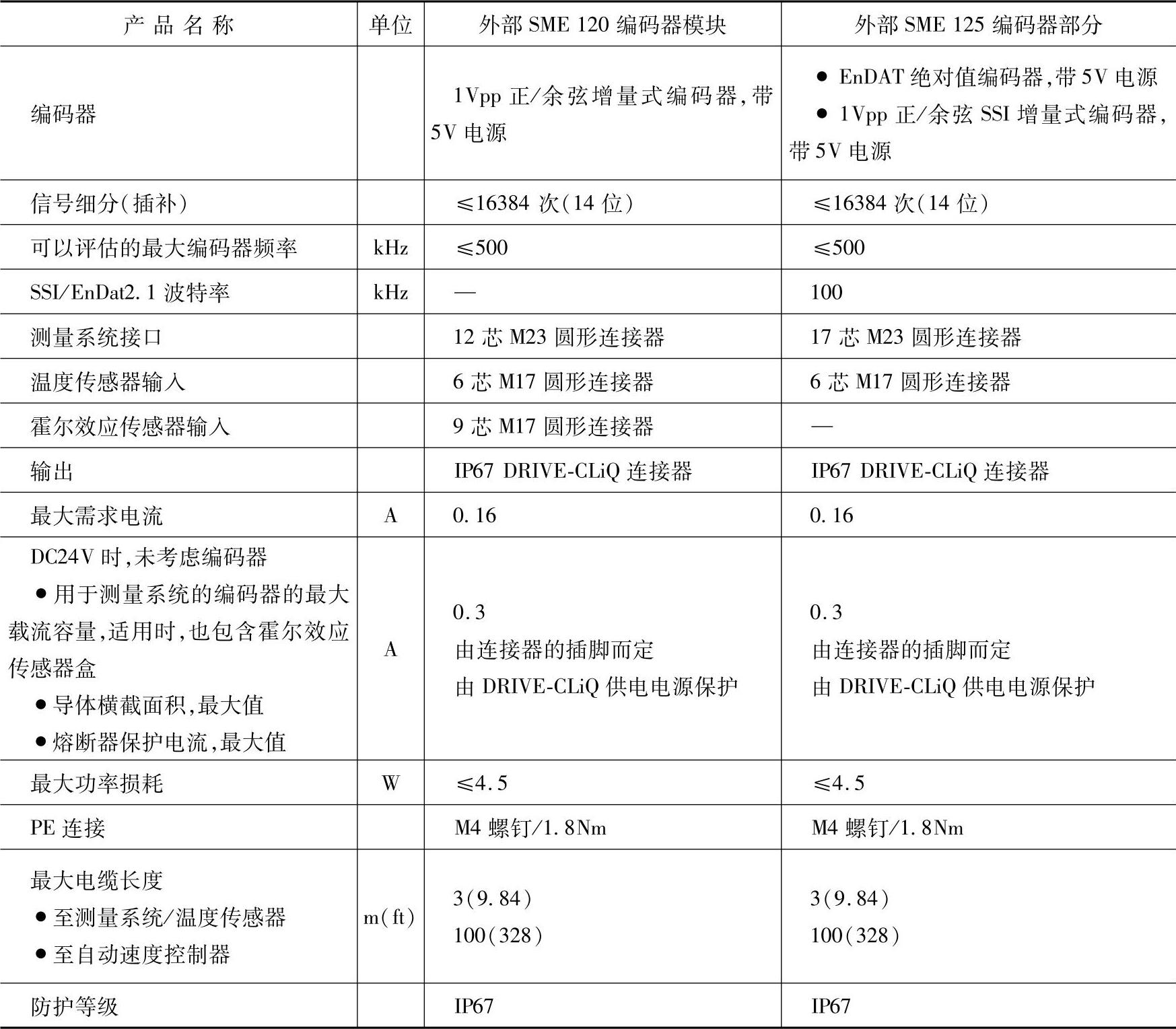

表1-21 SME120/125的功能

SME为编码器供电。SME的电源来自所连接的DRIVE-CLiQ电缆。

SME20/SME25具有DC24V电子设备通过控制单元/电动机部分的DRIVE-CLiQ链路供电；1个PE/保护导体连接。

1）SME 20可以连接带SIN/COS（1Vpp）和参考信号的增量式直接编码器系统。(www.daowen.com)

可以使用KTY/PTC温度传感器评估电动机温度。

该编码器单元仅适于无绝对迹线信号（C/D迹线）的电动机：

●感应电动机（例如1PH）；

●带电极电位标识的同步电动机（例如1FN、1FW、1FE）。

2）SME 25可以连接带SIN/COS（1Vpp）增量信号但没有参考信号的EnDat 2.1或SSI直接编码器系统。

SME120/SME125具有DC24V电子设备通过控制单元或电动机部分的DRIVE-CLiQ链路供电有1个PE/保护导体连接。

电动机温度信号未进行保护隔离或者因某些原因无法隔离时，必须使用SME 120/125。SME120/SME 125主要用于直线电动机。

3）SME 120可以连接一个霍尔传感器盒，以确定直线电动机换相位置。

可以连接带SIN/COS（1Vpp）和参考信号的增量式直接编码器系统。

4）SME 125

可以连接带SIN/COS（1Vpp）增量信号但没有参考信号的EnDat 2.1或SSI直接编码器系统。
