优化1.7S120电源部分直流母线组件

(见图1-14)

1)回馈整流装置(SLM):独立非稳压整流/再生回馈单元(通过IGBT实现进线整流回馈)。

2)有源整流装置(ALM):自整流回馈/再生回馈单元(带双向IGBT)驱动的动态性能最大,降低了进线电压谐波;提高脆弱电网系统的可靠性;高可靠性直流母线电压更高更稳定,提高了电动机利用率带DRIVE-CLiQ接口,可从控制单元CU实现控制。

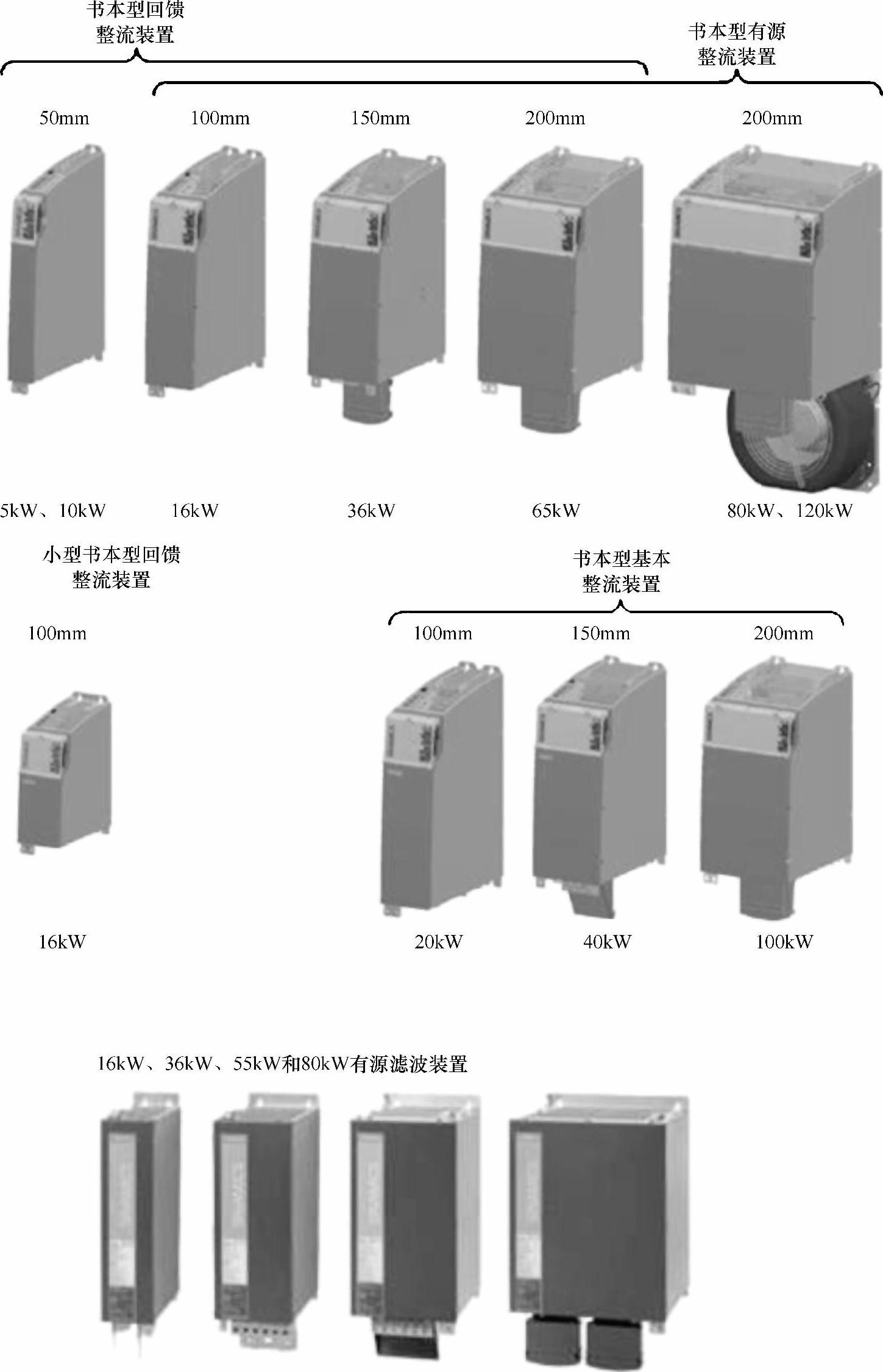

图1-14 电源模块

3)基本整流装置(BLM):

①非稳压直流母线电压;

②无再生回馈;

③对于所有的基本整流装置;直流母线铺设在电源部分的两侧。

4)有源滤波装置(AIM):是有源整流装置的进线侧滤波装置,包含以下功能单元:

①进线电抗器

②低频/开关频率滤波装置;

③进线滤波装置,符合EN 61800-3,类别C3。

5)电源模块进线电抗器:

①进线电抗器必不可少;

②有源整流装置上必须使用升压变频器

③必须配装回馈整流装置,以减小进线电压谐波,防止过高的超调电流

实际使用的方案如图1-15所示。


图1-15 电源模块与电抗器/AIM(有源滤波装置)连接图

(1)5kW和10kW回馈整流装置(见表1-7~表1-10)

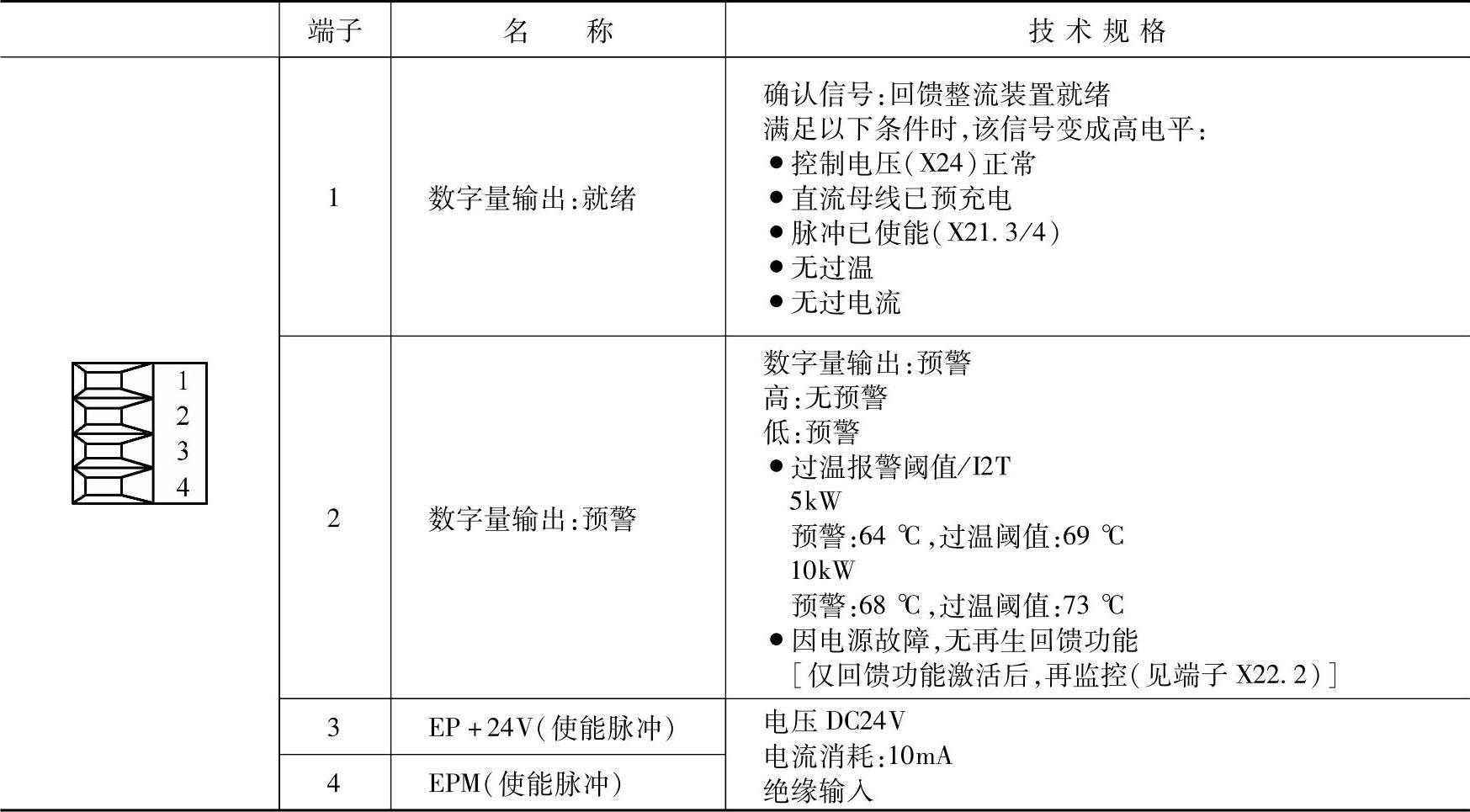

表1-7 用于5kW和10kW回馈整流装置的端子排X21


注:连接电缆最大横截面积:1.5mm2;类型:螺钉型端子1。

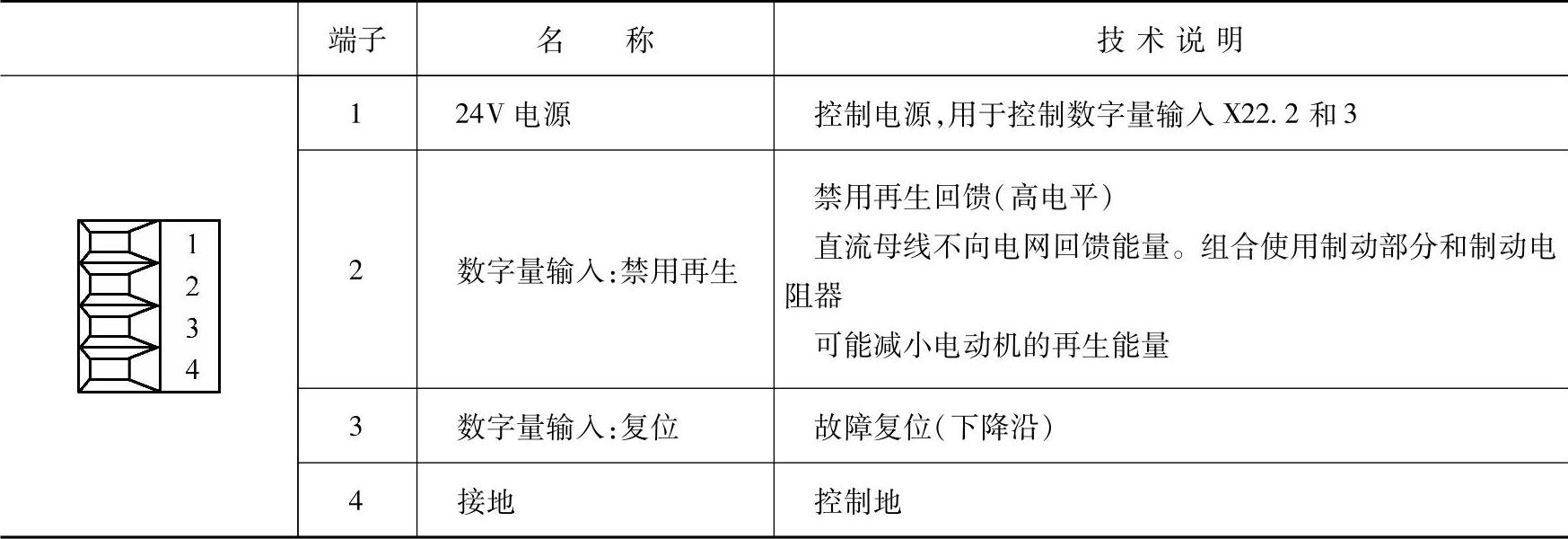

表1-8 用于5kW和10kW回馈整流装置的端子排X22


注:连接电缆最大横截面积:1.5mm2;典型:螺钉型端子1。

表1-9 端子排X2424V端子适配器


注:该24V端子适配器标配;连接电缆最大横截面积:6mm2;典型:螺钉型端子5。

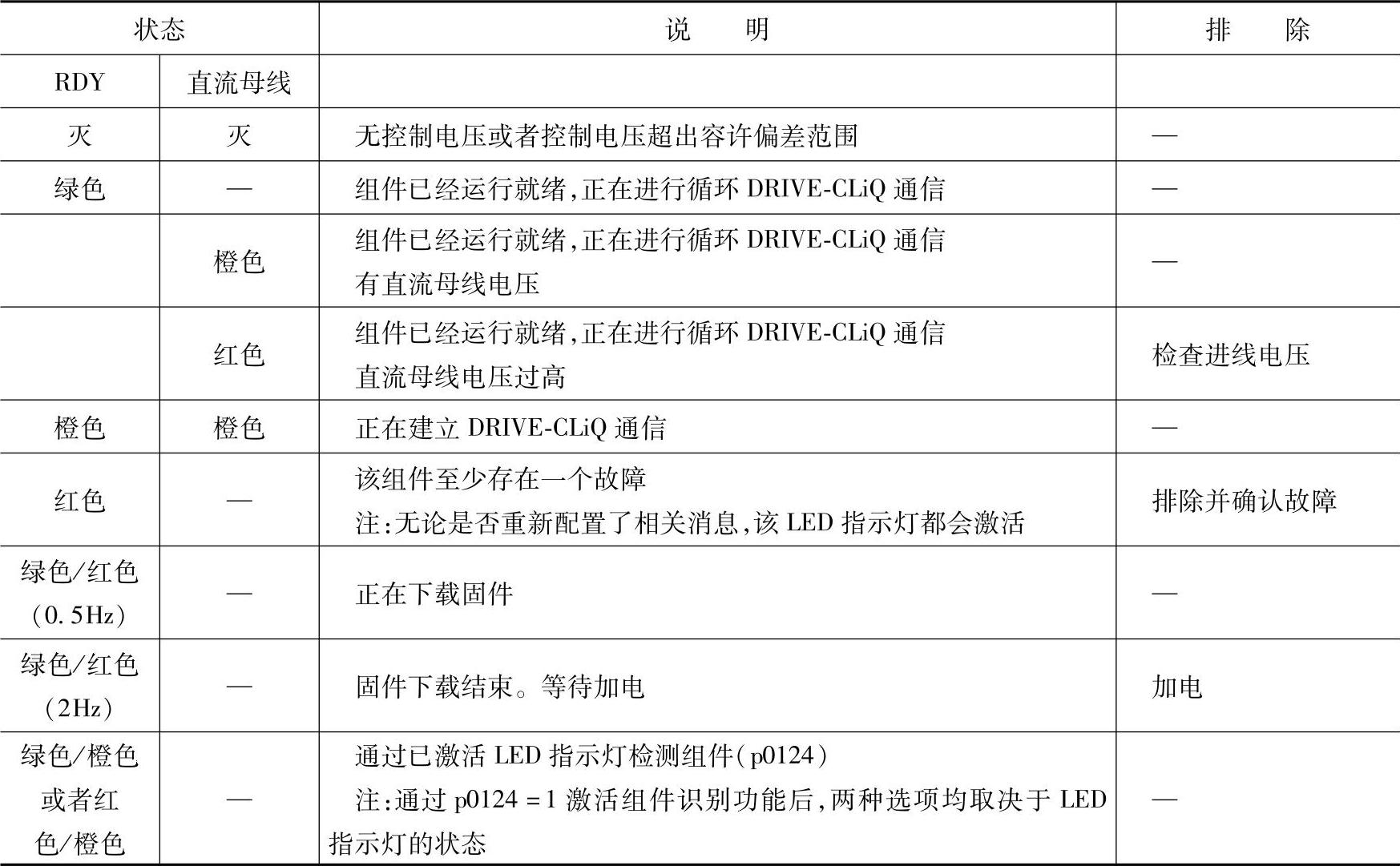

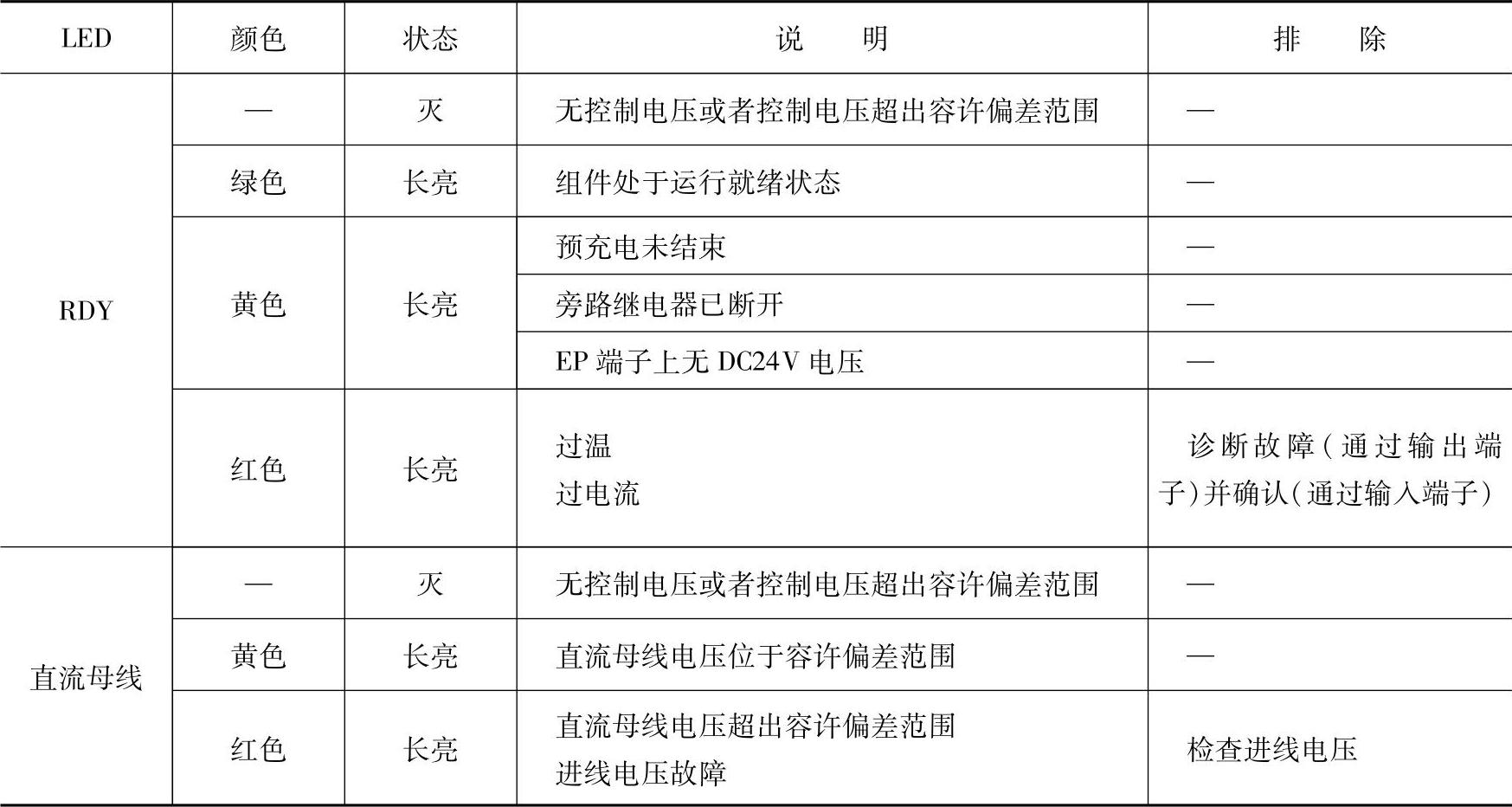

表1-10 5kW和10kW回馈整流装置的LED指示灯的意义


(2)16kW和55kW回馈整流装置(见表1-11、表1-12)

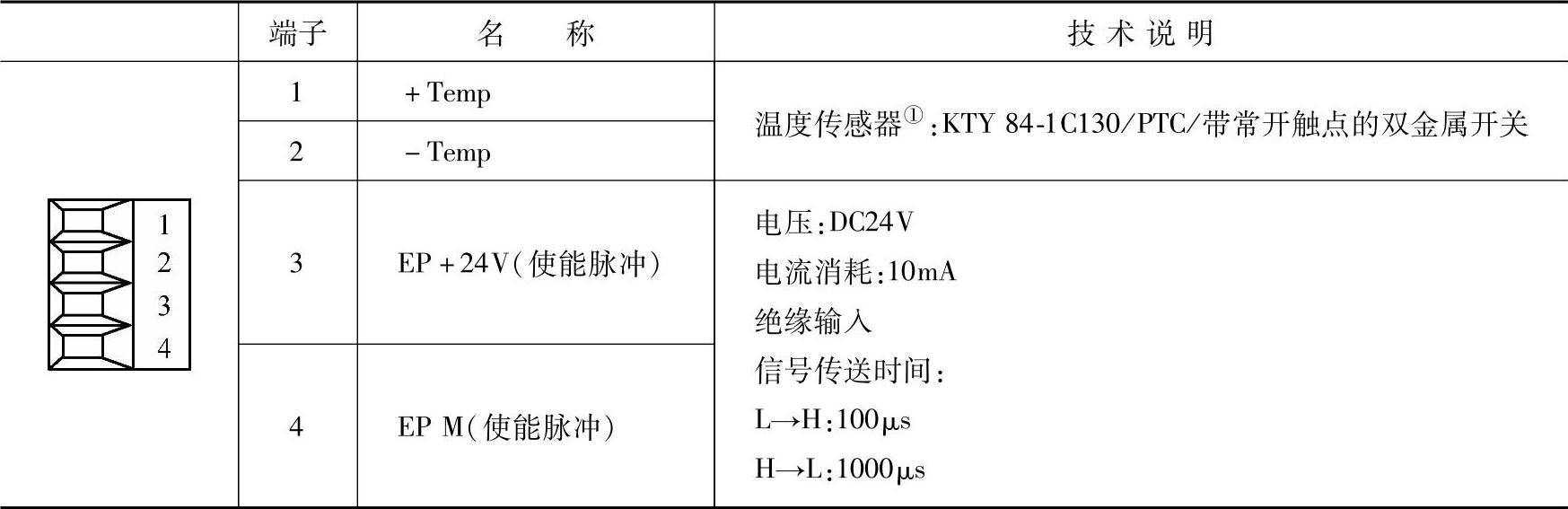

表1-11 用于16kW和55kW回馈整流装置的端子排X21


注:连接电缆最大横截面积:6mm2;典型:螺钉型端子5。

①温度传感器的类型可采用参数p0601选择;温度通过r0035显示(见SINAMICS s120/s150相关手册)。回馈整流装置检测但不评估温度。

表1-12 16kW及更大容量回馈整流装置的LED指示灯的意义

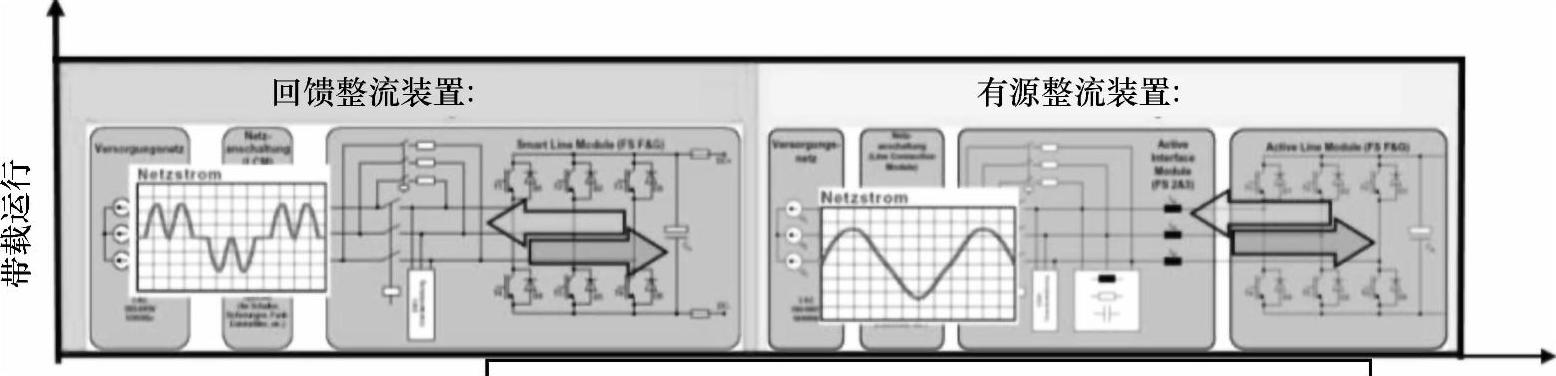

电源模块(ALM/SLM)原理性能图(见图1-16、表1-13)


图1-16 SINAMICS电源组件:电源部分

表1-13 电源部分的特性


电源:

书本型

—回馈整流装置(www.daowen.com)

—有源整流装置(AC/DC)

(3)馈电装置的特性

●供电电压3AC 380~480V,50/60Hz

●防护等级IP20

●冷却:内部和外部空冷

●环境温度:0~40°C(不降容)至55°C(降容)

●高:380mm

●深:270mm

(4)回馈整流装置(SLM)供电功率(kW)/宽(mm)

●5/50 →无DRIVE-CLiQ端口

●10/50 →无DRIVE-CLiQ端口

●16/100

●36/150

●50/200

(5)有源整流装置(ALM)供电功率(kW)/宽(mm)

●16/100

●36/150

●55/200

●80/300

●120/300

1)控制模式 该有源整流装置可工作于两种不同的控制模式,具体取决于通过参数设置的进线电压(p120)。

2)有源模式 根据可设定参考值控制直流母线电压。

电源部分充当提供稳压直流母线电压和正弦供电电压的升压变频器。

3)回馈模式 直流母线电压不经过稳压处理,是仅经过整流的供电电压。

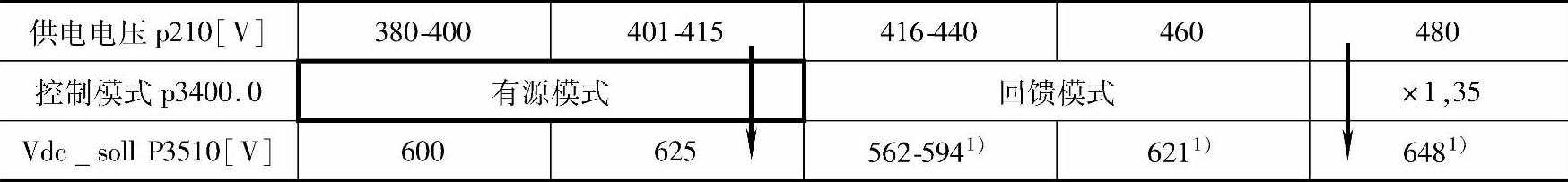

有源整流装置控制模式(见表1-14)

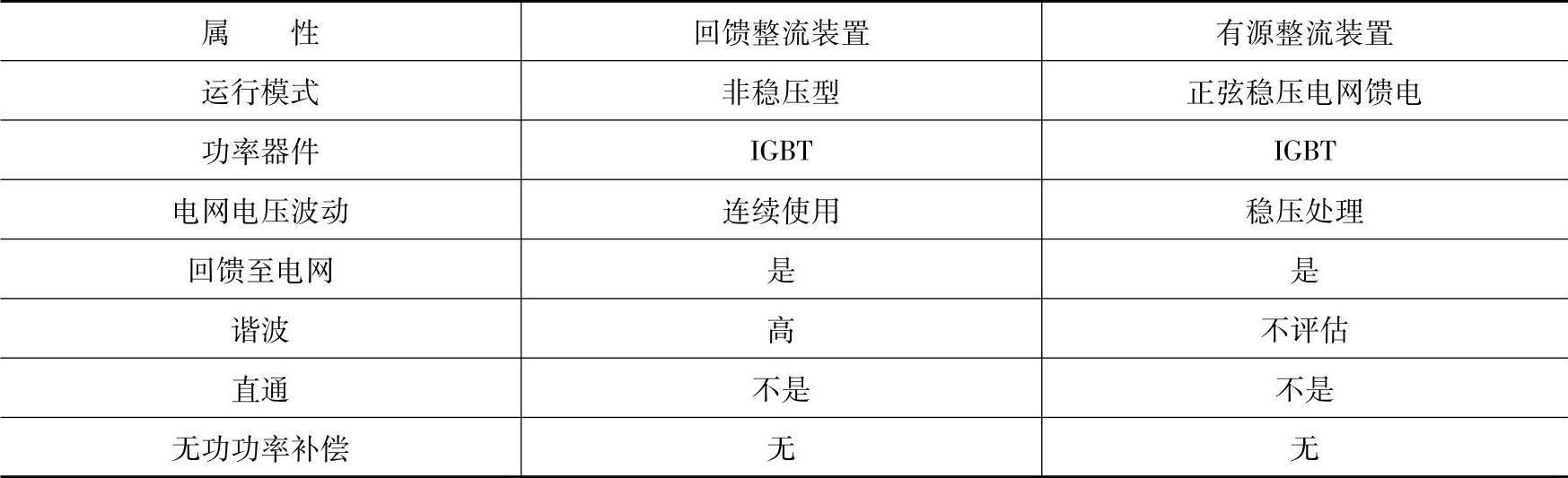

表1-14 两种电源模块(SLM/ALM的区别)(一)

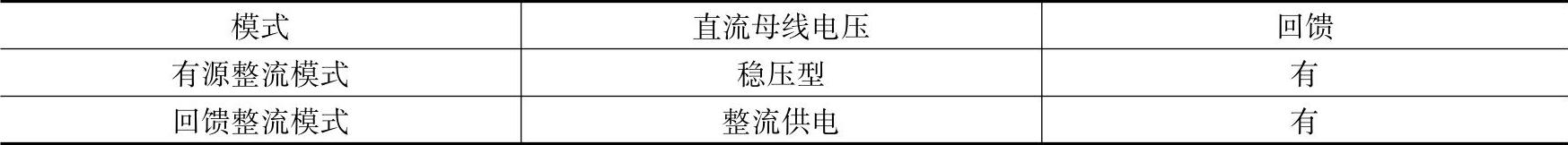

表1-15 两种电源模块(二)


(6)SINAMICS:直流母线组件(见图1-17、图1-18)

●制动模块和制动电阻器

可用制动电阻器有两种:

书本型:0.3kW连续制动功率(峰值功率25kW)和1.5kW连续制动功率(峰值功率100kW)。

●电容器模块

用于增大直流母线的电容,以处理短时电源故障。

●控制电压供电部分

通过电网电源或直流母线提供直流24V电源。

通过这种方法,可以以可控方式实现回退功能,例如紧急退刀运动

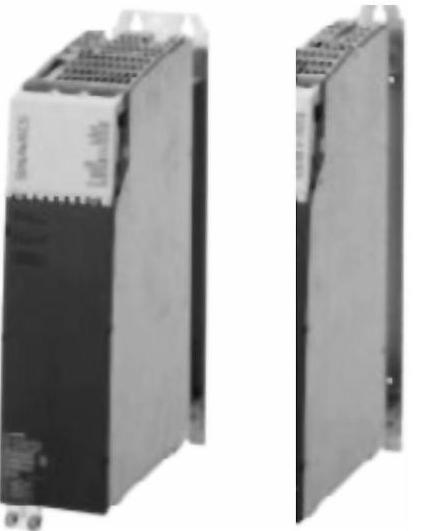

图1-17 制动单元


图1-18 电容器

●制动模块/制动电阻器

直流母线中的能量转变成外部制动电阻器中的热损。

回馈和有源整流装置具备反馈功能,正常工作期间无需制动部分和制动电阻器。

要求机床在电源故障时必须以可控制方式停机时,才需要使用这些组件(不再可能进行回馈)。
