快速打造书本型组件:1.6秒完成

(见图1-12)

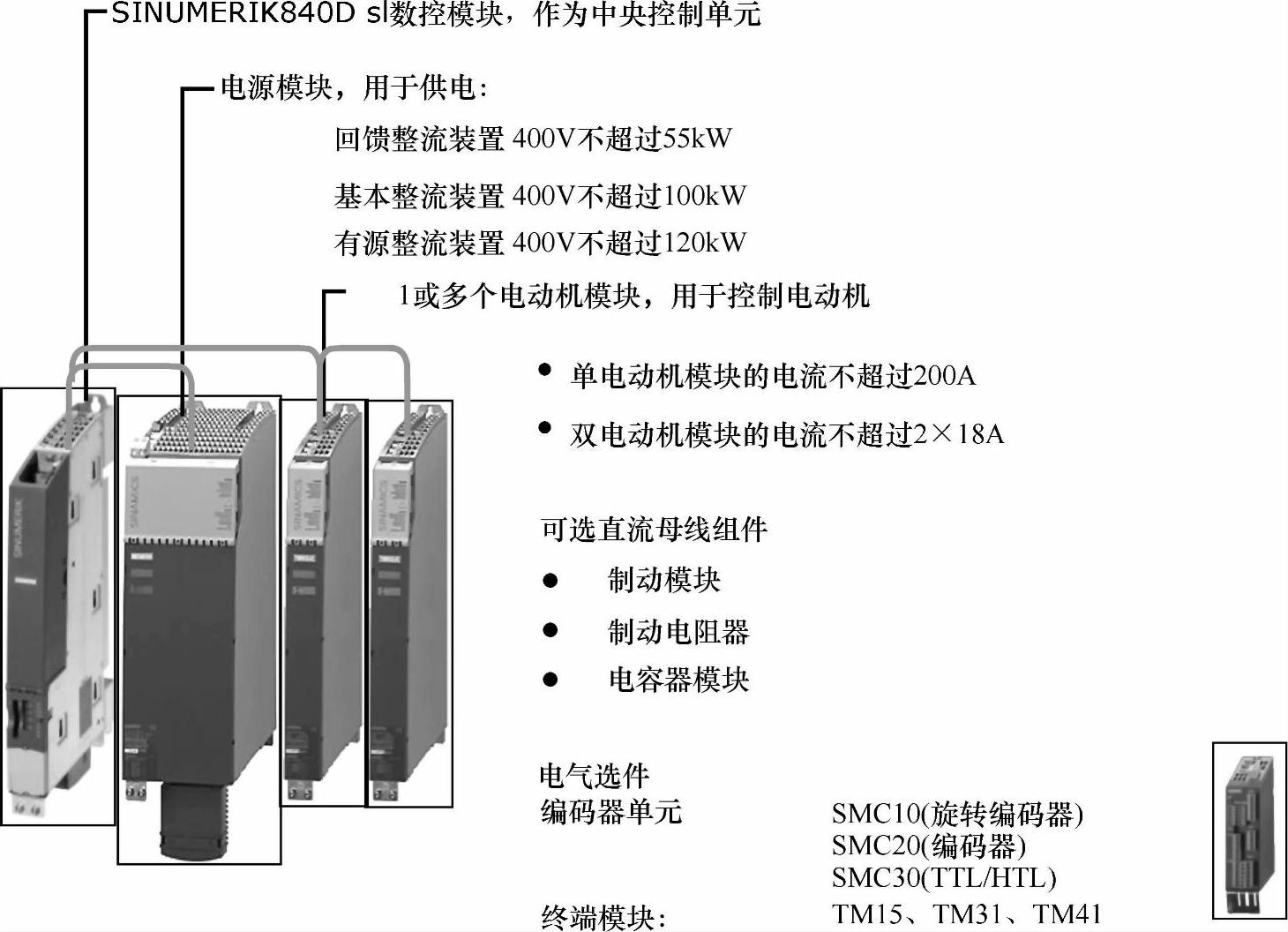

图1-12 S120书本型组件

1)有源/回馈整流装置:至直流母线的中央电源由书本型电源部分提供。

2)单/双电动机部分:书本型电动机部分从直流母线供电,并向所连接电动机供电。

3)SMC10/20/30:电动机不带DRIVE-CLiQ接口,或者除电动机编码器外还需要使用外部编码器时,使用柜装式编码器部分。

4)SME20/25:柜外测量系统可直接连接外部编码器部分。

驱动器、电动机及其他部件的连接图如图1-13所示。

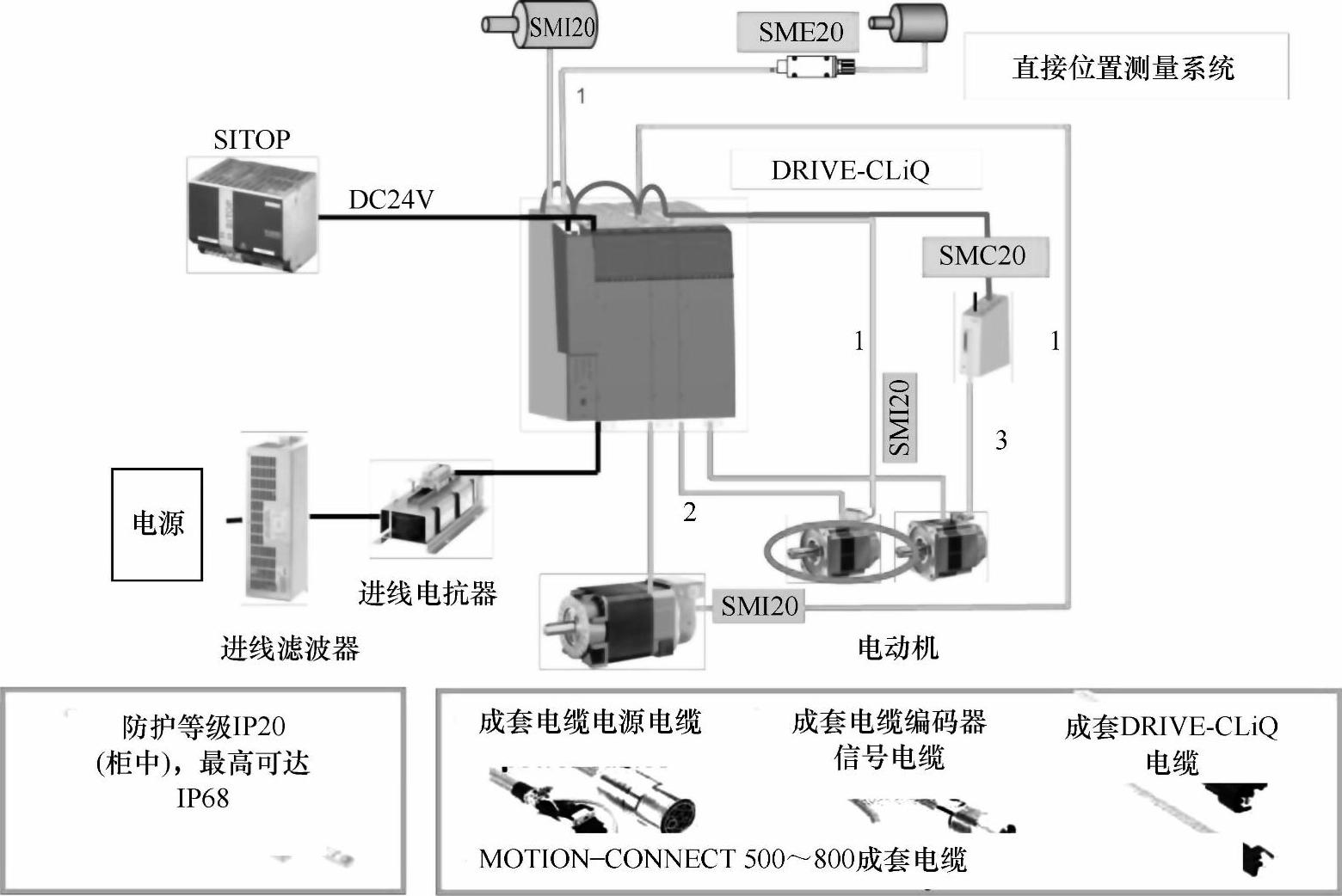

图1-13 SINAMICS组件连接

1—DRIVE CLiQ,24V 2—电动机电缆3—编码器电缆

1)采用SMI电动机,起动更快更容易:

①自动检测电动机和编码器;(www.daowen.com)

②存储技术和物流数据;

③等效电路图和编码器数据存储在电动机中。

2)集成直接位置测量系统:

①使用带DRIVE-CLiQ接口的测量系统;

②使用SMC/SME部分进行DRIVE-CLiQ信号转换。

3)第三方编码器/电动机:

①通过SMC/SME部分集成;

②通过起动画面分配参数。

4)Motion Connect 500电缆:主要用于固定布线。

5)Motion Connect 500 plus电缆:用于低机械负载。

6)Motion Connect 700电缆:用于高动态机床(例如,直线驱动)。

7)Motion Connect 800电缆:用于牵引链的高机械性能要求。
