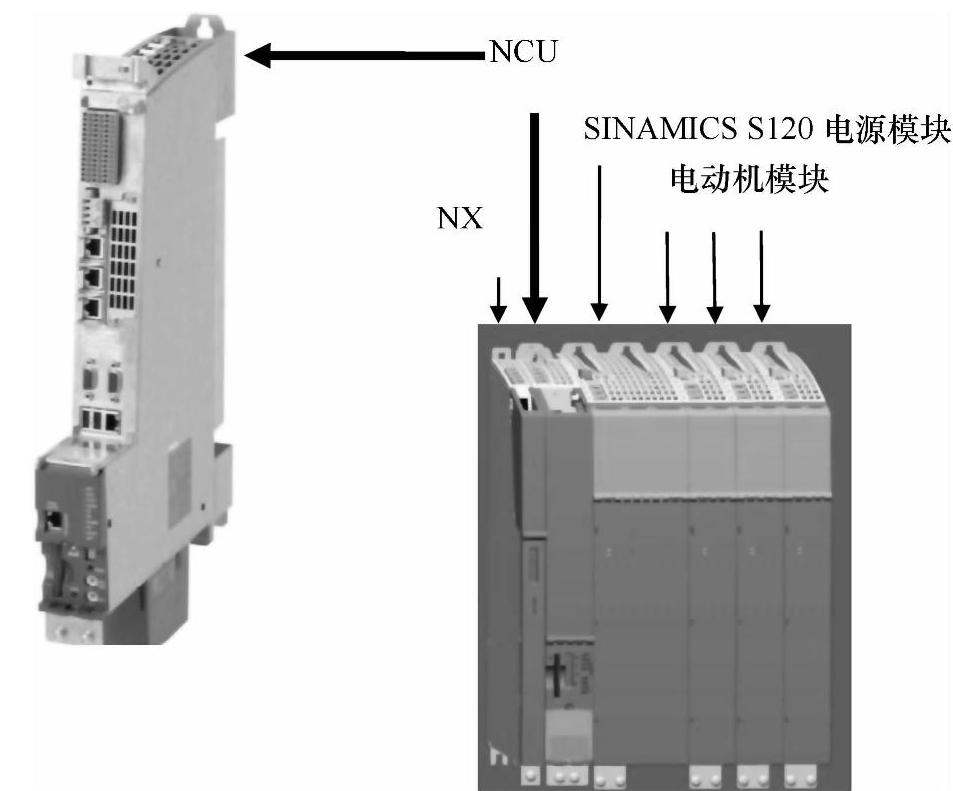

NCU功能和NX装配位置如图1-5所示
图1-5 NCU和NX的装配位置图
(1)各NCU功能见表1-1。
表1-1 NCU的功能

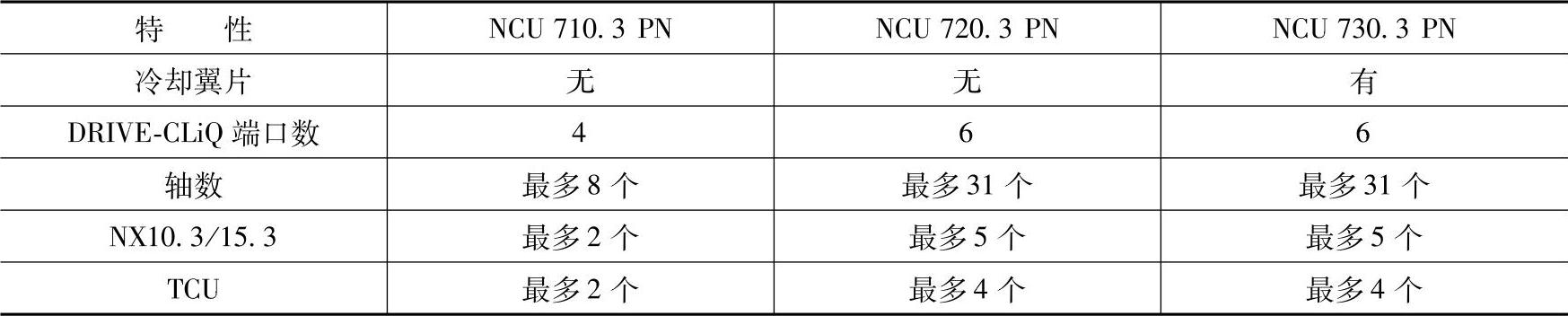

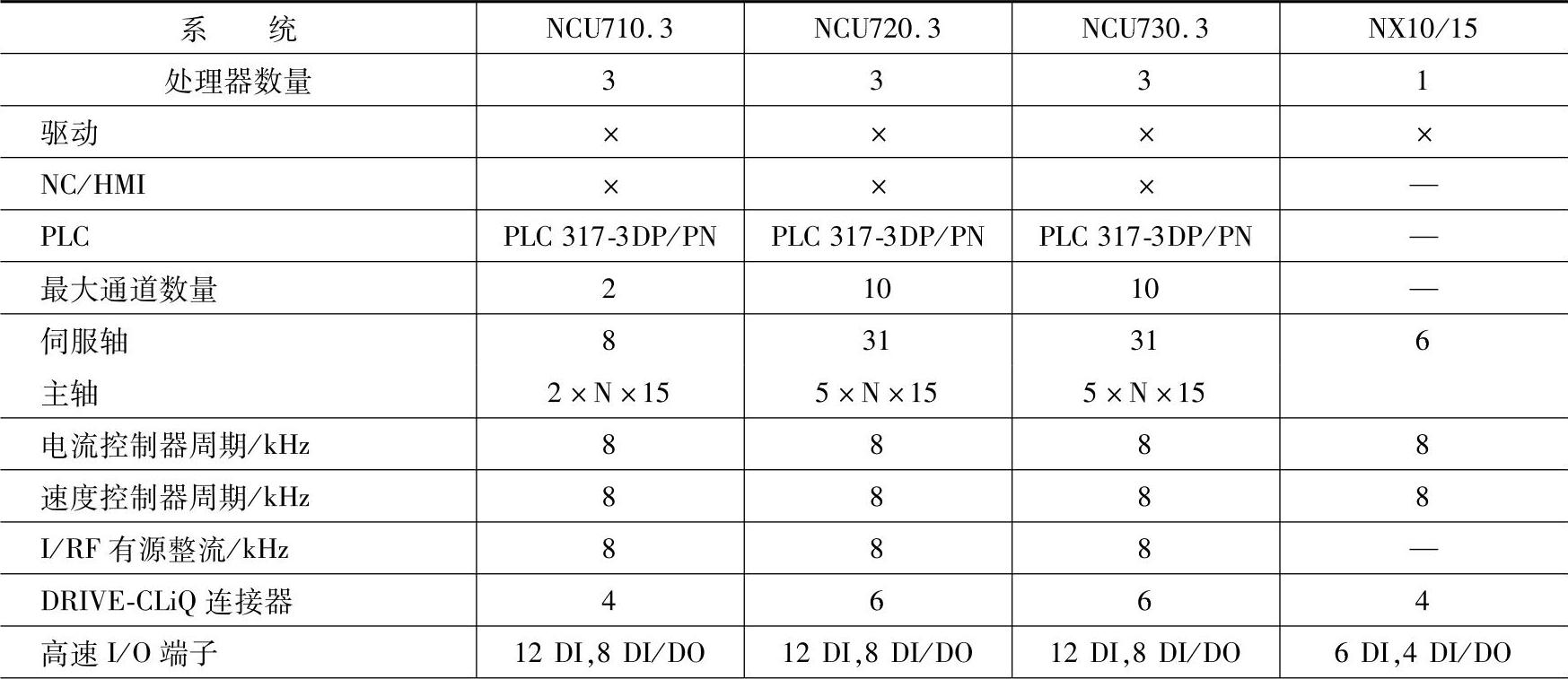

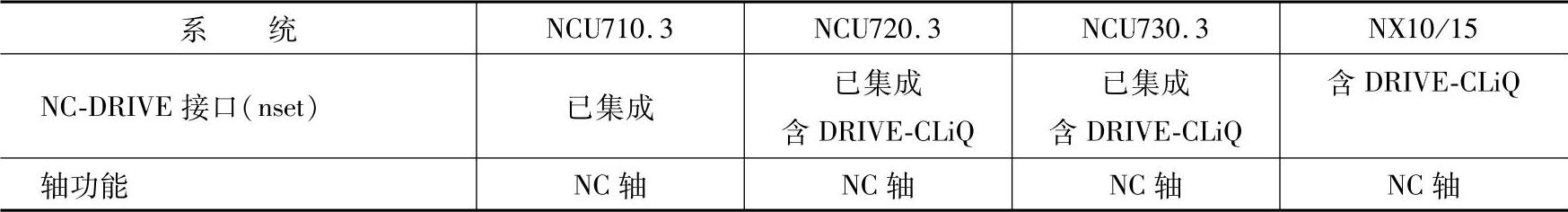

(2)NCU和NX的性能见表1-2。
表1-2 NCU及NX的性能
(续)
注:×为可用;—为不可用。

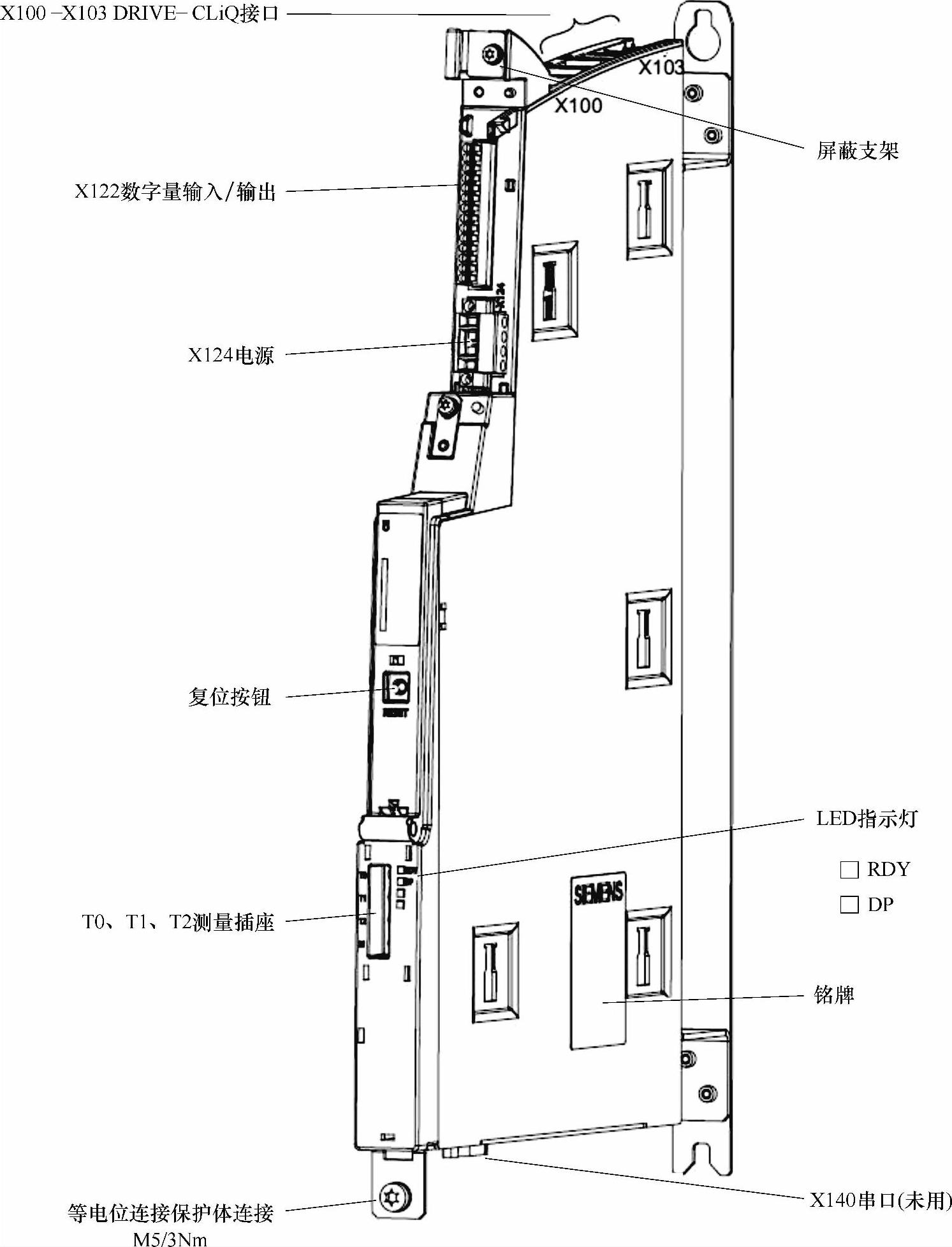

(3)NCU/NX的内/外部功能图(见图1-6~图1-11和表1-3~表1-6)

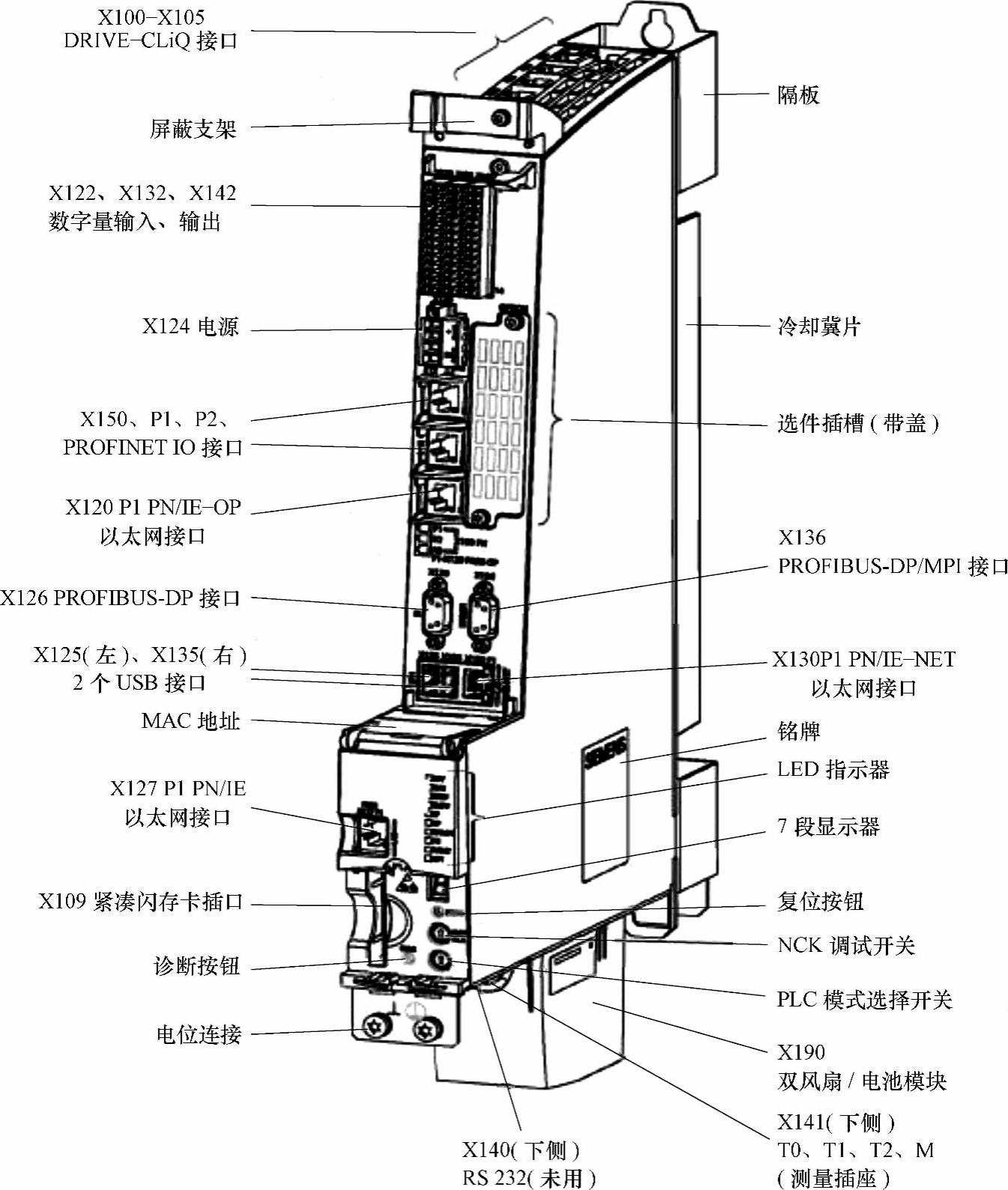

图1-6 NCU 7x0的示意图
图1-7 NCU的内部结构
图1-8 NCU 730.3的结构图

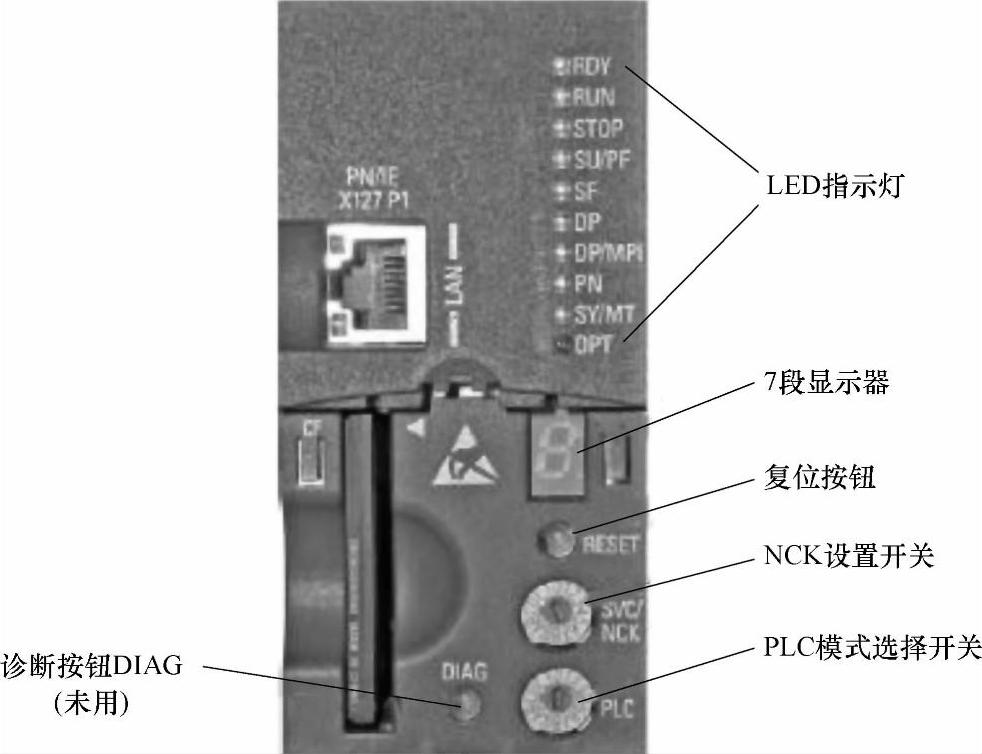

图1-9 操作和显示部件
图1-10 NCU10.3和NX15.3的结构图
(www.daowen.com)

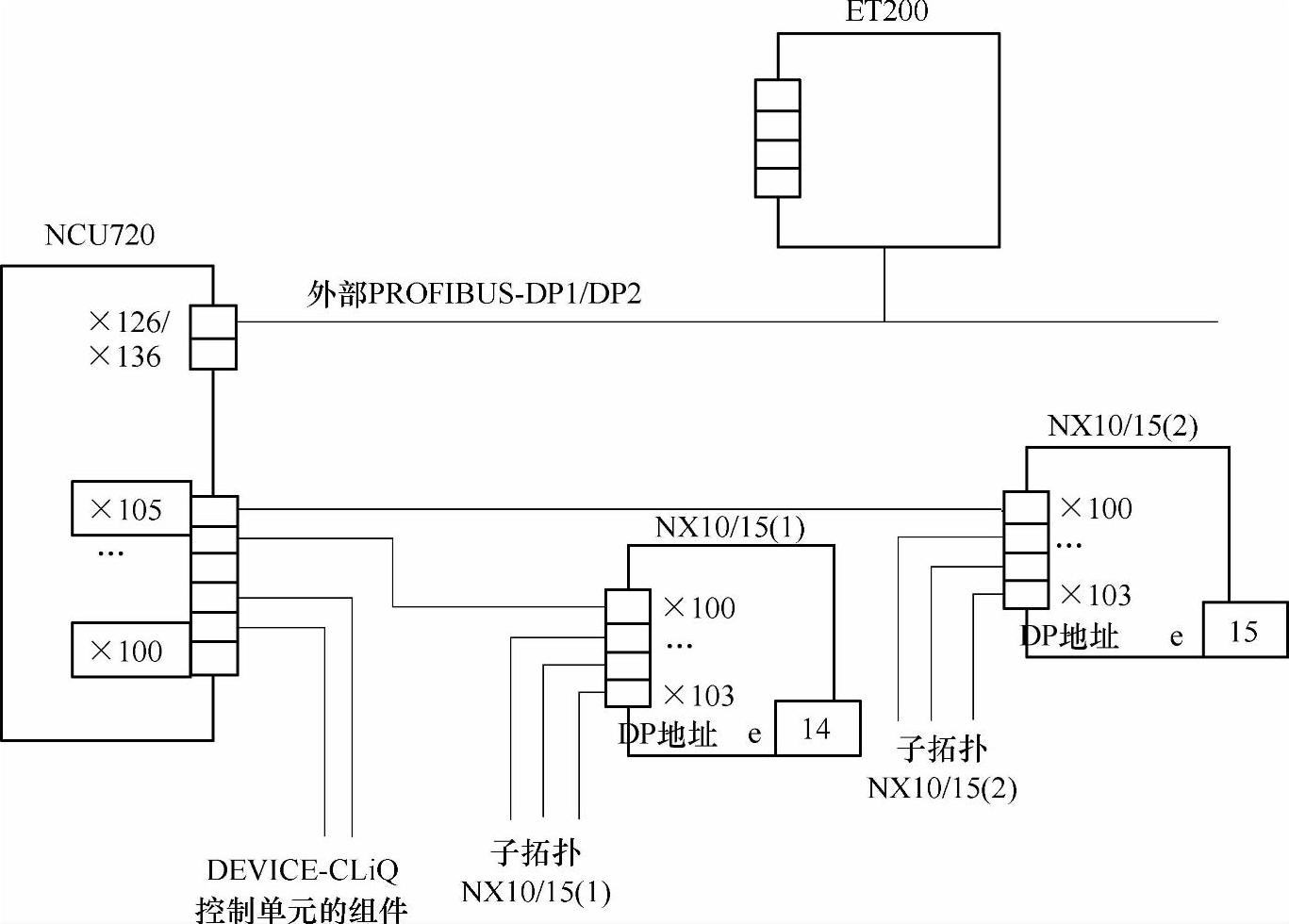

图1-11 NX10/NX15在DRIVE-CLiQ的连接

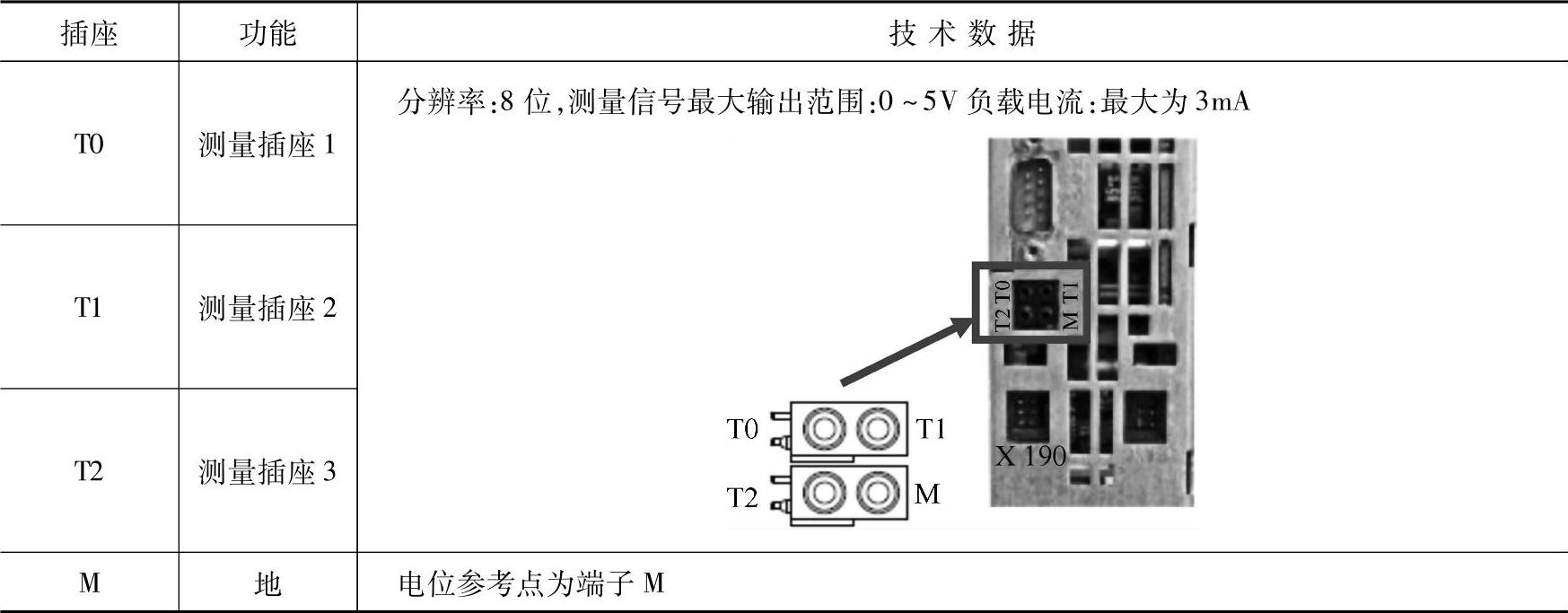

表1-3 测量插座的位置
注:测量插座仅适用直径为2mm的香蕉插头。

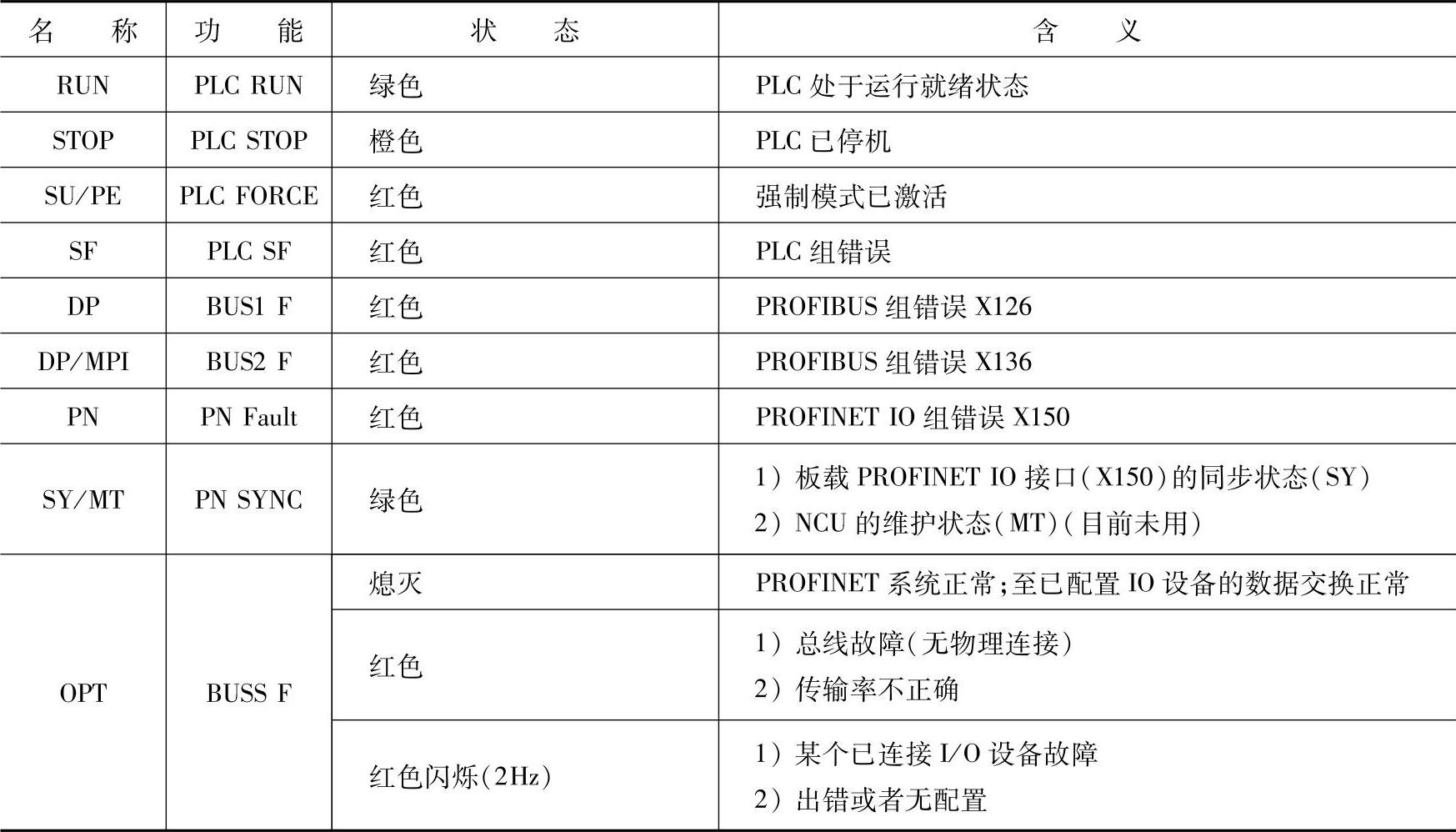

表1-4 操作和显示部件的含义
(续)
注意:如果全部LED指示灯均闪烁,则必须使用模式选择开关复位PLC(开关拔至位置“3”,重新启动PLC)。

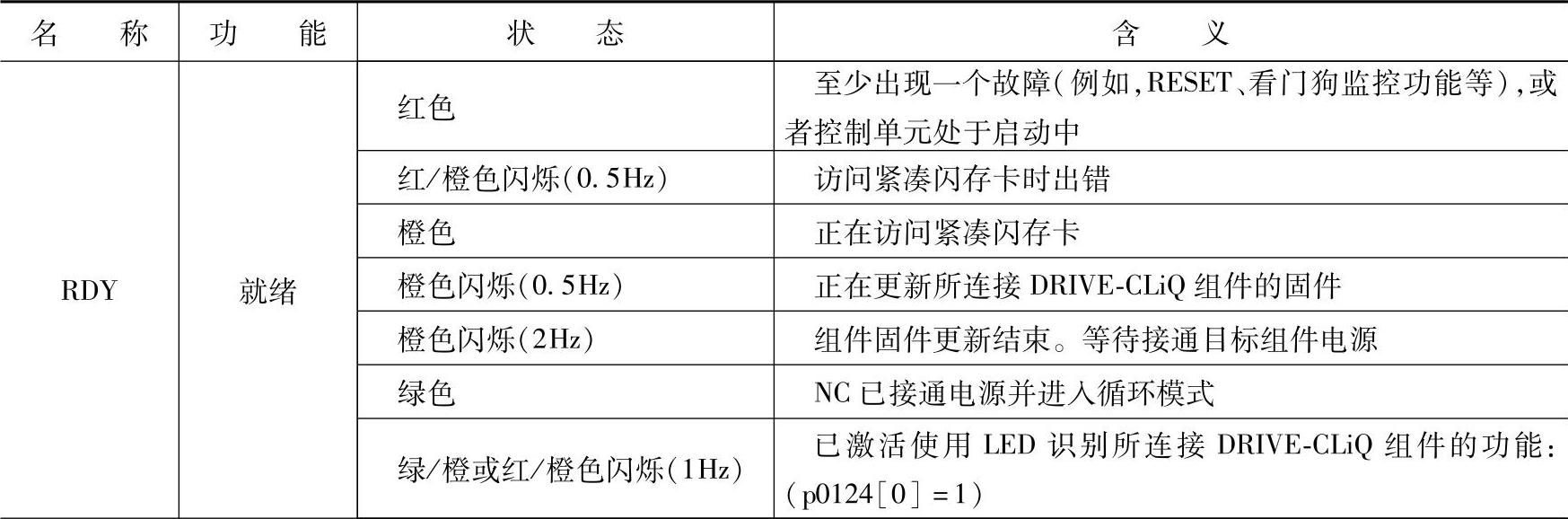

表1-5 NX10.3/15.3上的LED指示灯
(4)复位按钮
复位按钮位于部分前侧的盖板下面。
注意:
按下该复位按钮,本地连接的驱动系统将进入停机状态,且不向控制装置提供反馈信号。也就是说,一旦驱动启动成功,驱动和控制器的运行是异步的。
(5)DRIVE-CLiQ拓扑
NX组件可通过DRIVE-CLiQ连接至控制单元。布线规则如下:
NX和控制单元之间仅允许一个星形拓扑。这意味着,控制单元上的每个DRIVE-CLiQ端口仅能连接一个NX组件。
未分配给NX的DRIVE-CLiQ端口可连接其他DRIVE-CLiQ组件。
连接并配置某个NX后,不得将其简单地插入其他不同的DRIVE-CLiQ端口。从PLC的角度看,已集成驱动的地址设置是不变的(见表1-6)。
表1-6 端口与驱动的地址
