麻纤维来自于各种麻类植物，包括韧皮纤维和叶纤维，它是世界上最早被人类使用的纺织纤维原料。麻纤维属于纤维素纤维，许多性能与棉纤维相似，因产量较少和风格独特，又被誉为凉爽和高贵的纤维。麻纤维的品种很多，经常用于纺织原料的有苎麻、亚麻、黄麻、洋麻、大麻、罗布麻、剑麻等。服装面料用麻主要是苎麻和亚麻。

（一）苎麻

苎麻起源于中国，被称为“中国草”（China Grass），中国、菲律宾、巴西是主要产地。我国苎麻主要产于湖南、湖北、广东、广西和四川等地。

1.结构及形态

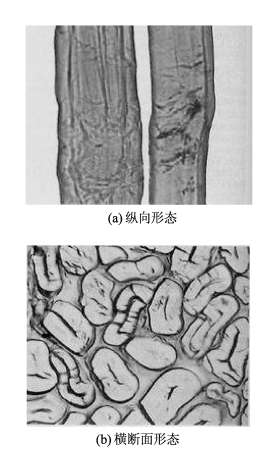

苎麻的纤维构成中纤维素占65%～75%，其余为伴生的胶质等。苎麻纤维的品质与脱胶的质量关系密切，脱胶后的纤维洁白、光泽好。苎麻纤维是单细胞，两端封闭，中部粗、两头细，内有中腔，呈长带状。纤维无扭曲，粗细不匀、横截面不规则，呈椭圆形或扁圆形。纵向有横节竖纹（图1－5）。由于纤维细度变化大，苎麻纱线有粗细节，因而苎麻织物表面条影明显不光滑。

图1－5　苎麻纤维的纵向和横断面形态

苎麻纤维是初生韧皮纤维，存在于麻茎的初生韧皮部内，苎麻纤维束长为200～400mm，单纤维长度为60～250mm，最长可达550mm。苎麻纤维比较粗，宽为20～45μm。

2.性能

苎麻是麻纤维中品质最好的纤维，色白且具有真丝般的光泽，在日本，苎麻织物又被称为绢麻织物。染色性能优于亚麻，可以印染更多的色彩；经整理也可使粗糙的手感变得柔软和光滑。

苎麻纤维的纤维强度很高，刚性很大，断裂伸长率小，为1．2%～2．3%；弹性回复率低，弹性差。因此，苎麻织物手感硬挺，不贴身，但折皱回复性差，耐磨性差，实用价值受到影响。苎麻纤维面料有易起皱且折皱不易消失的缺点，可以通过与涤纶混纺或经防皱整理后得到改善。

苎麻纤维吸湿、放湿性能很好，在饱和蒸汽中平均每小时吸湿率为9．91%（棉为9．63%），将苎麻织物浸水吸湿后经3．5h即可阴干（棉织物需要6h），公定回潮率为12%。苎麻的耐热性一般，耐碱不耐酸，但耐水洗涤，并耐海水侵蚀，抗霉和防蛀性能较好。

3.用途

苎麻因纤维较粗，成纱毛羽较多，制成的织物手感硬挺。苎麻纤维可纯纺也可混纺，与涤纶混纺的高支纱织成的麻涤布制作夏季服装，具有质轻、凉爽、挺括、不贴身、透气性好、便于洗涤等特点。苎麻与涤纶混纺的“麻的确良”具有挺爽的风格，适宜织制夏季衣料。

（二）亚麻

亚麻主要产于俄罗斯、法国、比利时和爱尔兰等地。我国的亚麻主要产区为黑龙江省和吉林省。

1.结构及形态(www.daowen.com)

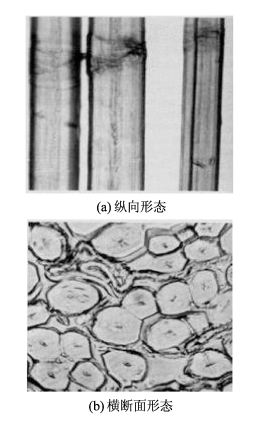

亚麻纤维纵向和横断面形态如图1－6所示。亚麻纤维较平直，无捻转，末端纤维尖细。亚麻单纤维是细长、有中腔、两端封闭呈尖状的细胞，表面有裂节。纤维纵向表面有细纹路，称为竖纹，还有横节，横截面呈多角形，以五角形或六角形为多，有明显的中腔，细胞壁较厚，中腔较小。经过脱胶的亚麻纤维中纤维素占70%～80%，其他为伴生物。

图1－6　亚麻纤维的纵向和横断面形态

亚麻纤维较苎麻纤维长度短，细度细。平均长度为17～25mm，最大长度为130mm；平均宽度为12～17μm。

2.性能

亚麻和苎麻的性能较为接近。优良的亚麻纤维为淡黄色，光泽较好，因有较高的结晶度而使染色性能较差。亚麻纤维手感比棉纤维粗硬，但比苎麻纤维柔软。

亚麻纤维的强度和刚性都远大于棉纤维，但小于苎麻。伸长率很低，断裂伸长率约为3%，接近苎麻纤维，弹性模量很高。因此，亚麻织物具有挺括、滑爽、弹性差、悬垂性较差、易折皱的特点。由于抗弯刚度很大，亚麻纤维很刚硬，与相同平方米克重的棉织物相比，亚麻织物的透气率高。

亚麻纤维表面有许多细孔与中腔相连。这些细孔能很快吸收水分，并使水分发散，同时也能快速传递皮肤的热量，会使着装者有清凉的感觉。亚麻织物的吸水速度次于苎麻织物，但高于棉织物。亚麻浸水吸湿后，经4．5h即可阴干，比苎麻纤维慢，但比棉纤维快。

亚麻纤维制品导热性较好，通气性好，具有独特的“爽”“清凉感”，适于夏季穿用。亚麻织物耐洗、易洗、缩水少，同时耐污染，并有一定的耐光性，日光照射下不变色，对紫外线的透过率也较大，有利于人体皮肤的卫生保健。亚麻对酸的抵抗力差，对碱的抵抗力稍强。

3.用途

优良的亚麻纤维织物是高档的纺织品，是优良的服装用料和抽绣或绣花服装的面料。还可用作渔网线和用于一些耐水要求高的场合，如消防管等。

（三）其他麻纤维

用于服装材料的麻纤维除了广泛使用的苎麻和亚麻纤维之外，还有罗布麻、黄麻、洋麻、大麻等。罗布麻纤维较柔软，而且有保健价值；黄麻、洋麻等纤维较粗，但吸湿、透气性好，宜做包装材料；大麻除了与黄麻混纺做包装材料外，近年也开发用于服装面料。

总之，麻纤维大都比较短，而且长短不一，纱线条干不匀，织出的面料外观粗犷、豪放，具有立体感。麻纤维较其他纤维粗，强度也较棉、毛、丝、黏胶纤维高。吸湿后纤维强度大于干态强度，麻织品较耐水洗。由于延伸性差，弹性较差，较脆硬，容易折皱，在折叠处容易断裂，因此保存时麻制品不宜重压，褶裥处也不宜反复熨烫。

麻纤维吸湿性好，放湿也快，不易产生静电。在常规温、湿度条件下，麻纤维的吸湿性高于棉纤维，公定回潮率为12%～13%；热传导率大，导热性比其他纤维强，所以穿着凉爽，出汗后不贴身，适于做夏季服装用料。

麻纤维具有良好的绝缘性能，耐热性好，能承受的温度高达170～190℃，熨烫温度可达200℃，一般需加湿熨烫。不耐酸但较耐碱，不受漂白剂的损伤。宜保存在通风干燥处，以防霉变。
