影响各种纤维的外观特征、性能以及品质的因素，主要是纤维的形态结构和化学结构。

（一）纤维的构成特征

服用纤维多由高聚物（高分子化合物）组成，不同的高聚物成分及排列形成了不同纤维，即纤维具有不同的结构特征，它是影响纤维的物理性质和化学性质的主要因素。

服用纤维的高聚物一般是线型长链大分子，其链节可以是完全相同的（如纤维素、聚乙烯等），也可以是基本相同的（如蛋白质等）。这种链节称为“单基”。纤维素的单基是葡萄糖剩基；蛋白质的单基是α－氨基酸剩基；涤纶的单基是对苯二甲酸乙二酯。分子中含有单基的数目称为聚合度。纤维分子的聚合度越大，纤维的强度也越大。天然生长的纤维的聚合度，决定于纤维的生长条件和纤维的品种；化学纤维的聚合度，可以通过生产工艺进行调节。

服用纤维中大分子的排列，在某些部位排列较为整齐，形成结晶结构（晶区）；另一些排列不整齐的部位称为非晶区（无定形区），如图1－1所示。结晶结构部分的体积占纤维体积的百分比称为结晶度。纤维中大分子按纤维轴向排列的一致程度称为取向度。纤维的结晶度和取向度对纤维性能影响较大，结晶度高，取向度好的纤维强度也较大，但变形能力较差。化学纤维在加工成型过程中，原来排列不整齐的纤维分子在拉伸作用下，可使趋向于拉伸力的方向整齐地排列起来，提高了纤维的结晶度和取向度。

图1－1　纤维分子中的结晶区与非结晶区

常用纺织纤维结构上的共同特征为：分子链具有一定的长度，即具有一定的聚合度，使纤维具有必要的强度；分子为线型长链分子，支链短，侧基小，保证分子具有一定的柔性和运动自由度，使纤维柔软；液晶高分子有刚性链段，以保证液态有序和成型；分子间具有相互作用，使纤维形态稳定并具有吸附性；分子排列有一定取向度和结晶度，但又有一定空隙或空间使纤维保持基本的物理性能，又具有吸湿、可染的特性。一些特殊功能要求的纤维，如阻燃、耐高温、导电、抗菌、高强等纤维，同时具备其他特征。

（二）纤维的形态特征

影响纤维服用性能的形态结构特征，主要指纤维的长度、细度和在显微镜下可观察到的横断面和纵向形状、外观以及纤维内部存在的各种缝隙和孔洞等。

1.纤维的长度

纤维的长度对纱线和织物的外观、强度和手感等都有影响。长丝纤维组成的织物表面光滑、轻薄和光洁；短纤维织物的外观比较丰满和有毛羽，有温暖感。

棉花、羊毛和亚麻等天然纤维，在同样纤维细度下，纤维长度越长，长度均匀度越好，品质也越好。纤维长度过短，会导致纺纱困难。棉纤维长度一般在40mm以下；毛纤维平均长度为50～75mm，最长不超过300mm；苎麻纤维较长，为120～250mm；亚麻纤维的长度较短，在25～30mm。化学纤维的长度因用途而定，可加工成长度接近天然短纤维的三种短纤维类型：棉型纤维的长度在51mm以下，接近于棉纤维长度，制成的织物外观特征接近于棉织物；毛型纤维长度在64～114mm，类似于羊毛纤维长度，制成的织物外观特征类似毛织物；中长纤维的长度介于51～76mm，在棉纤维和毛纤维的长度之间，用来织制仿毛织物。

2.纤维的细度

纤维细度是衡量纤维品质的重要指标，也是影响贴身衣物触感舒适性的重要因素。纤维越细，手感越柔软。在同等纱线粗细的情况下，纤维越细纱线断面内的纤维根数就越多，纱线强力等品质越好。外观粗犷的织物所用的纤维通常长而粗，精细轻薄的织物中所用的纤维就比较细长。

羊毛纤维的粗细可用直径d来衡量，常以微米（1μm＝1／1000mm）为单位。羊毛纤维的粗细也可以用品质支数来表示，品质支数的高低代表纤维的粗细。我国规定，70支羊毛的直径为18．1～20．5μm，66支羊毛的直径为20．6～21．5μm等。羊毛的品质支数越高，羊毛越细，质量越好，价格越高。这种纤维用于高档精纺织物。(www.daowen.com)

常见纤维的细度和长度如表1－2所示。

表1－2　常见纤维的细度和长度

注 1tex＝10dtex。

3.纤维断面形态

在显微镜下观察纤维的纵向和横向断面可以发现，不同的纤维差异明显，如图1－2和表1－3所示。纤维的表面结构主要有如下几种类型：

图1－2　各类纤维的纵横向形态

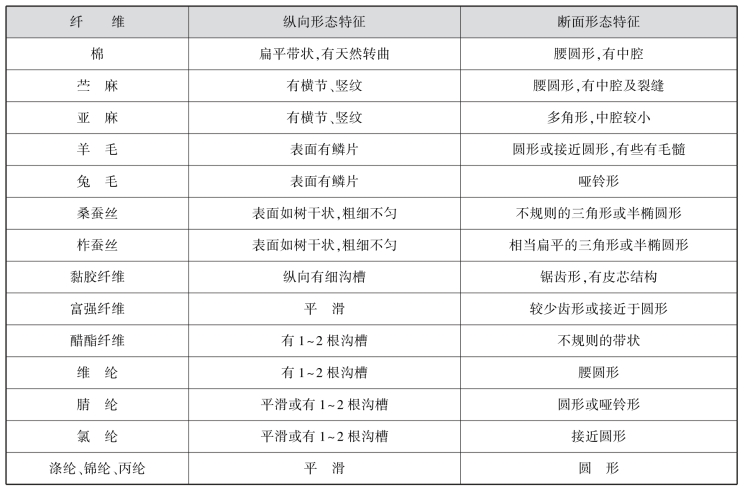

表1－3　常见纤维的纵横向形态

（1）转曲或横节结构：表面粗细不匀，有转曲，或有横节，或有各类细小突起，如天然纤维素纤维。这种结构使纤维互相啮合，利于纺纱加工。

（2）鳞片状结构：出现在大部分的动物毛发中，如羊毛纤维。这种结构有利于纺纱加工，纤维易在加工中毡合而形成特有的毛呢表面风格。

（3）沟槽结构：纤维的表面呈现纵向的细沟槽，使纤维具有较好的可纺性，最典型的是普通黏胶纤维的表面细沟槽。

（4）平滑结构：熔融纺丝制成的合成纤维（如锦纶），表面平滑，织成的织物手感不够丰满。

（5）表面多孔结构：多见于涤纶和腈纶织物经改性处理后的纤维表面，有利于改善吸水、吸湿、染色性能和手感。

纤维的表面状态与其可加工性、光泽以及手感都有较密切的关系。改变纤维表面结构是材料改性的有效途径，可改善吸水性、吸湿性和外观风格等。例如，化学纤维尤其是合成纤维表面较光滑、常有蜡状感或挺而不柔等，进行卷曲加工就可在纤维纵向产生明显的卷曲，改善手感、弹性和蓬松性等。异形截面形状的合成纤维，在光泽、耐污性、蓬松性、透气性和抗起球等方面均有所改善。对涤纶等合成纤维进行化学处理以改变表面状态可模仿真丝。羊毛的凉爽或防缩免烫整理也是通过破坏或改变表面的鳞片而实现。
