1.铬对钢的组织结构的作用

铬是铁素体形成元素。当钢中含碳量一定时，提高含铬量会增加高温下铁素体数量，降低钢的淬火能力。为了保持钢在高温下形成奥氏体，增加含铬量的同时，需要相应增加奥氏体形成元素碳、氮含量，以平衡铬对组织结构的影响，保持高温时具有奥氏体组织。

2.铬对钢的耐蚀性的作用

铬是保持马氏体铬不锈钢的不锈性和耐蚀性的关键元素。随着含铬量的提高，钢在氧化性介质中的耐蚀性增强，在还原性介质中的耐蚀性下降。

图3-1示出Fe-Cr合金含铬量对钢在稀硝酸（氧化性）和稀硫酸（还原性）介质中腐蚀速度的影响。

3.铬对钢力学性能的影响

铬对马氏体铬不锈钢力学性能的影响，随钢中含碳量的不同而异。(www.daowen.com)

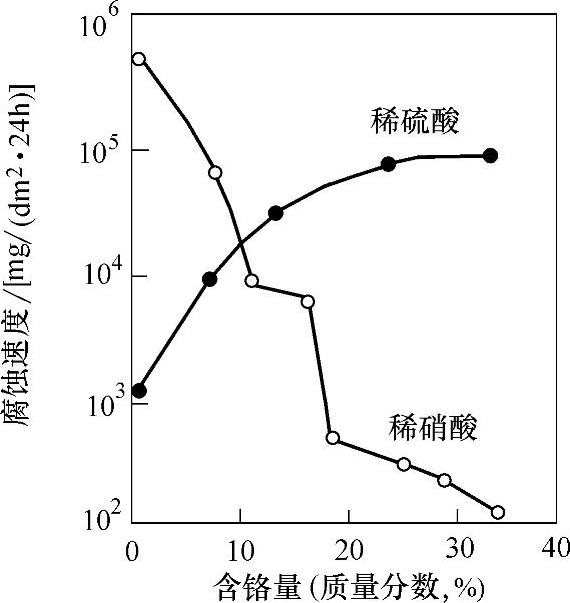

图3-1 Fe-Cr合金含铬量对腐蚀速度的影响

含C=0.08%～0.15%（质量分数）的低碳马氏体铬不锈钢中，随着含铬量的增加，钢的室温强度和硬度缓慢升高、塑性下降。

含C=0.25%～0.45%（质量分数）的中碳马氏体铬不锈钢中，随含铬量的增加，钢的室温强度和硬度明显下降，塑性改善。这与对低碳马氏体铬钢的影响正好相反。

含C≥0.60%（质量分数）的高碳马氏体铬不锈钢中，由于钢中存在大量的液析碳化物，而且又不参与淬火硬化过程，铬对钢的强度影响不明显。但是，能显著提高钢的耐磨性。
