DAC0832是目前国内用得较普遍的数/模转换器。它是采用CMOS工艺制成的双列直插式单片8位数模转换器，是八位的电流输出型数模转换器。当对0832输入八位数字量后，通过外接运放，即可获得相应的模拟电压。DAC0832的内部结构如图9.5所示。

DAC0832由一个数据寄存器、DAC寄存器和数模转换器三个部分组成。

DAC0832内部采用倒T形电阻网络。输入数据寄存器和DAC寄存器用来实现两次缓冲，在输出的同时，可接收下一组数据，从而提高了转换速度。当采用多位芯片同时工作时，可用同步信号实现各片模拟量的同时输出。

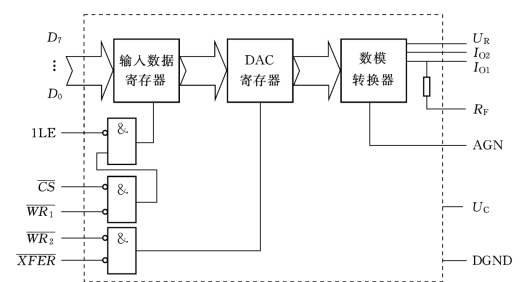

图9.5　DAC0832逻辑框图

DAC0832的主要特性是：当芯片的控制端恒处于有效电平时，为直通工作方式；DAC0832中无运算放大器，而且是电流输出，使用时必须外接运算放大器；芯片中已设置了RF，只要将9脚接到运算放大器的输出端即可；若运算放大器增益不够，还须外加反馈电阻。

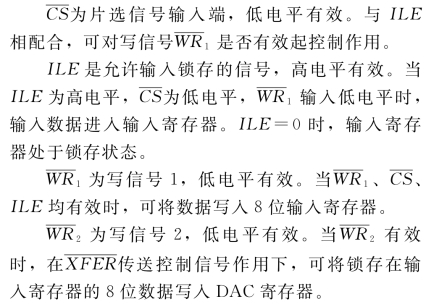

DAC0832芯片的外部引脚排列图如图9.6所示。各脚的作用如下：

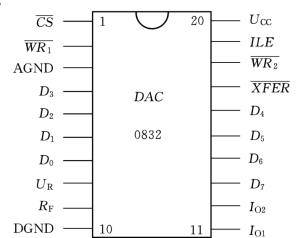

图9.6　DAC0832引脚图

UR是基准电源输入端，它与DAC内部的倒梯形网络相连，UR可在±10V范围内调节。

D0～D7是8位数字量输入端，D7为最高位，D0为最低位。

IO1是DAC的电流输出1，当DAC寄存器电位全为1时，输出电流为最大；当DAC寄存器各位全为0时，输出电流为零。(www.daowen.com)

IO2是DAC的电流输出2，它使IO1+IO2恒为一常数。一般在单极性输出时，IO2接地，在双极性输出时接运算放大器。

RF是反馈电阻。在DAC0832芯片内有一反馈电阻，可用作外部运放的反馈电阻。

UCC是电源输入线（+5V～+15V）；DGND为数字“地”；AGND为模拟“地”。

当DAC0832的控制端恒处于有效电平时，芯片为直通工作方式。

集成DAC芯片在实际电路中应用很广，它不仅可用来作为计算机系统的接口电路，还可利用其电路结构特征和输入、输出电量之间的关系构成数控电流源、电压源、数字式可编程增益控制电路和波形产生电路等。

本节重要知识点学习检测

1.试述DAC电路转换特性的概念，并写出其转换表达式。

2.已知某DAC电路的最小分辨电压ULSB=40mV，最大满刻度输出电压UFSR=0.28V，试求该电路输入二进制数字量的位数n应是多少？

3.什么是DAC电路的绝对精度、非线性及转换速度？

4.DAC0832采用了什么制造工艺？内部主要由哪几部分组成？

5.R—2R倒T型电阻网络具有哪些特点？

本节技能训练

利用数字电路实验装置实现数字量到模拟量的转换。
