（1）溢流阀的结构及工作原理

溢流阀的功用是当系统的压力达到其调压弹簧的调定值时阀口开启而开始溢流，将系统的压力基本稳定在某一调定的数值上。溢流阀按调压性能和结构形式不同，可分为直动式溢流阀和先导式溢流阀两大类。

1）直动式溢流阀

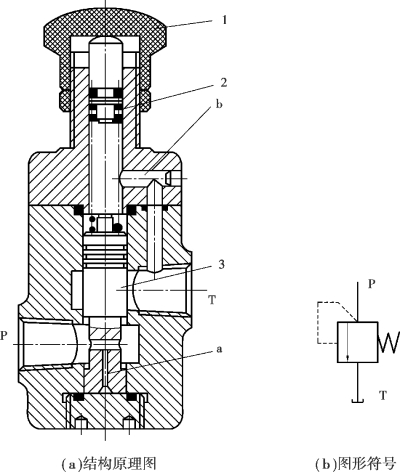

如图6.15（a）所示为直动式溢流阀的结构原理图。如图6.15（b）所示为直动式溢流阀的图形符号，也是溢流阀的一般符号。

图6.15　直动式溢流阀

1—调节螺母；2—调压弹簧；3—阀芯

来自进油口P 的压力油经阀芯3 上的径向孔和阻尼孔a 通入阀芯的底部，阀芯的下端便受到压力为p 的油液的作用，如果作用面积为A，则压力作用于该面上的力为pA。调压弹簧2作用在阀芯上的预紧力为Fs。当进油口压力p 不高时（pA <Fs），阀芯3 处于下端（见图示位置），将进油的阀口P 和回油口T 隔开，即不溢流。当进口P 油压升高到能克服弹簧阻力（即PA >Fs）时，便推开锥阀芯上移，使阀口打开，油液就从进油口P 流入，再从回油口T 流回油箱。

2）先导式溢流阀

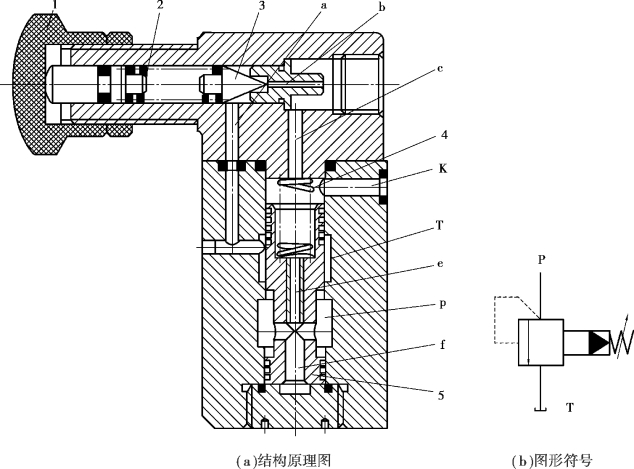

如图6.16（a）所示为先导式溢流阀的结构原理图。它们由先导阀和主阀两部分组成。压力油从进油口进入进油腔P 后，经主阀芯5 的轴向孔f 进入主阀芯下端的控制油腔，同时油液又经阻尼孔e 进入主阀芯上端的弹簧腔，再经孔c 和b 作用于先导阀的锥阀芯3 上，此时远程控制口K 不接通。当系统压力较低时，先导阀关闭，主阀芯上下两端压力相等，主阀芯在平衡弹簧4 的作用下处于最下端（见图示位置），主阀溢流口封闭。当系统压力升高时，主阀上腔的压力也随之升高，直至大于先导阀调压弹簧2 的调定压力时，先导阀被打开，主阀上腔的压力油经锥阀阀口、小孔a、油腔T 流回油箱。

图6.16　先导式溢流阀(www.daowen.com)

1—调整螺母；2—调压弹簧；3—锥阀芯；4—平衡弹簧；5—主阀芯

（2）溢流阀的应用

1）调压溢流

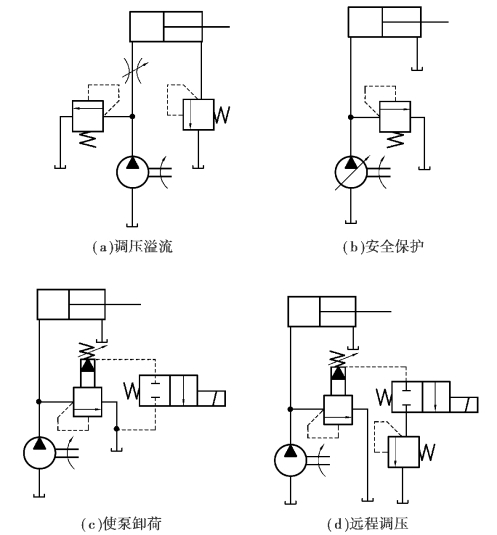

在采用定量泵供油的液压系统中，溢流阀通常并联在液压泵的出口处，在液压缸进油路或回油路上设置节流阀或调速阀，使泵输出油液的一部分进入液压缸工作，而多余的油液须经溢流阀流回油箱，溢流阀处于其调定压力下的常开状态。调节弹簧的压紧力，也就调节了系统的工作压力。因此，在这种情况下，溢流阀的作用即为调压溢流，如图6.17（a）所示。

2）安全保护

液压系统采用变量泵供油时，系统内没有多余的油液需要溢流，其工作压力由负载决定。这时与泵并联的溢流阀只有在过载时才需打开，以保障系统的安全。因此，这种系统中的溢流阀又称安全阀，也是常闭的，如图6.17（b）所示。

3）使泵卸荷

如图6.17（c）所示，先导型溢流阀对泵起调压溢流作用。当二位二通阀的电磁铁通电后，溢流阀的外控口与油箱接通，此时，由于主阀弹簧很软，主阀芯在进口压力很低的情况下，即可迅速抬起，使泵卸荷，以减少能量消耗。此时，泵接近于空载运转，功耗很小，即处于卸荷状态。

4）远程调压

当先导式溢流阀的外控口（远程控制口）与调压较低的溢流阀（或远程调压阀）连通时，其主阀芯上腔的油压只要达到低压阀的调整压力，主阀芯即可抬起溢流（其先导式溢流阀不再起调压作用），即实现远程调压，如图6.17（d）所示。

图6.17　溢流阀的作用
