电阻并联电路应用在照明电路中，对保障用电器的安全、正常使用起到了很大的作用；利用并联电阻的分流原理可扩大电流表的量程，制成多量程的电流表；在工程上，利用并联电阻的分流原理还可以对大电流进行检测；通过电阻并联的连接方式可以得到大电流和大功率；另外，还可以进行电网防雷保护等。因此，与电阻串联电路一样，电阻并联电路在实际生产和生活中同样得到了极其广泛的应用。

（1）电阻并联在照明电路上的应用 照明电路中的用电器都是并联使用的。因为用电器的额定电压一般都是220V，而电路的供电电压也是220V，只有将用电器并接到供电线路上，才能保证用电器在额定电压下正常工作。而且只有用电器并联使用，才能在断开、闭合线路上某个用电器时或某个用电电器出现故障时，不会影响其他用电器的正常工作，这一点是非常重要的。

【例2-6】如图2-14所示为家庭用电实例。电网中的一条相线和一条零线之间的电压为220V。在这条供电线路上，需要使用额定电压均为220V的计算机、打印机、扫描仪、照明灯、电动机等，问如何连接才能保证各用电器都能安全、正常地工作？

图2-14 例2-6图

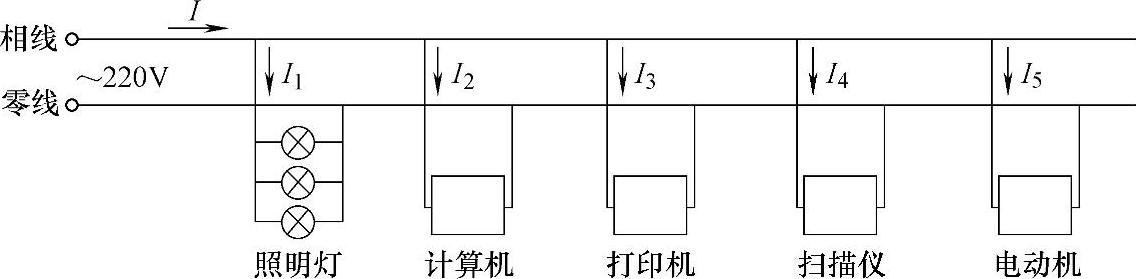

解：由于供电压与用电器的额定电压相同，为了各用电器安全、正常地工作，必须采用并联电路，如图2-15所示。

图2-15 例2-6图

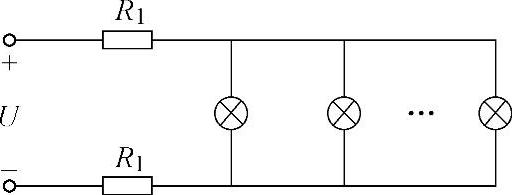

【例2-7】如图2-16所示，电源供电电压U=220V，每根输电导线的电阻均为R₁=1Ω，电路中一共并联100盏额定电压为220V、功率为40W的电灯。假设电灯在工作（发光）时电阻值为常数。试求：

1）当只有10盏电灯工作时，每盏电灯的电压U_L和功率P_L。

2）当100盏电灯全部工作时，每盏电灯的电压U_L′和功率P′_L。

解：由已知条件可知，每盏电灯的电阻为

1）10盏电灯并联后的等效电阻为

图2-16 例2-7图

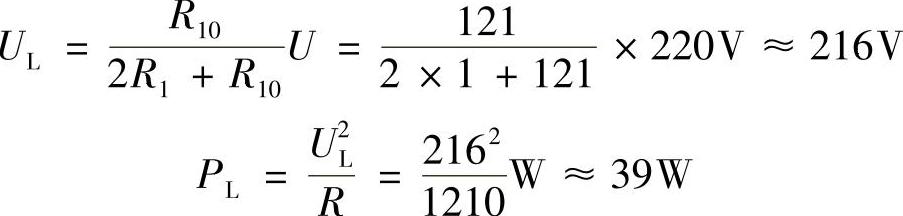

根据分压公式和功率公式，可得每盏电灯的电压和功率分别为(www.daowen.com)

2）100盏电灯并联后的等效电阻为

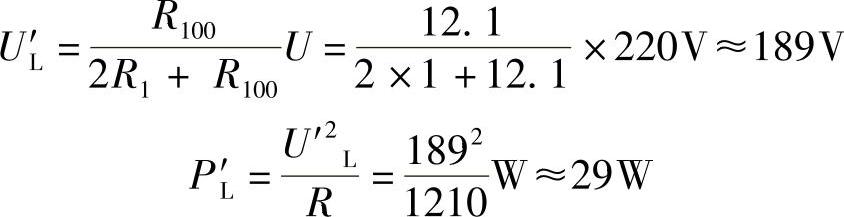

根据分压公式和功率公式，可得每盏电灯的电压和功率分别为

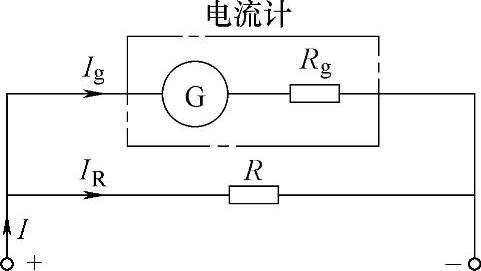

（2）扩大电流表的量程 扩大电流表量程需要给电流计并联一个分流电阻R，如图2-17所示。

图2-17 扩大电流表量程原理图

由欧姆定律可知，当并联一个分流电阻R以后，可得

I=I_g+I_R

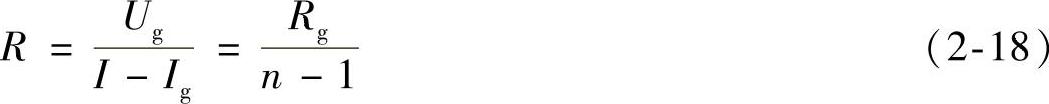

令电流表扩大量程的倍数n=I/I_g，代入上式得

这就是将电流计量程从I_g扩大到I应并联的分流电阻R的计算公式。

【例2-8】有一只电流计，满偏电流为I_g=100μA、内阻R_g=1kΩ，要改装成量程为I=100mA的电流表，试求所需并联的分流电阻R的大小。

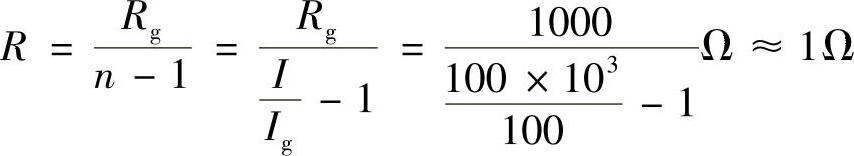

解：由式（2-18）得
