电阻串联电路的特征分析

实训与思考2

◆按图2-3所示连接电路,测出电路的总电压、电流,测出流过每个灯泡的电流及每个灯泡的电压,填入表2-1中。

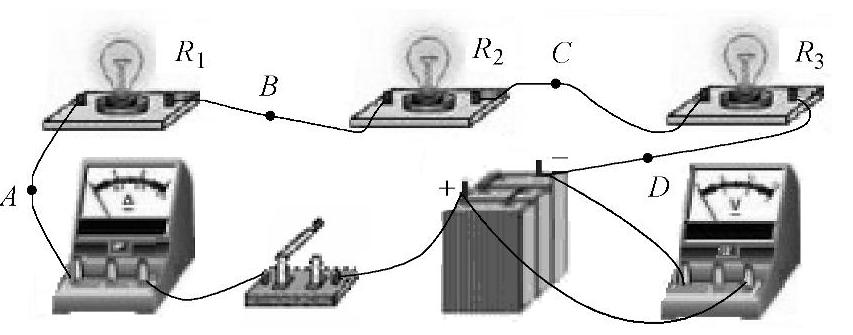

图2-3 电阻串联电路实验图

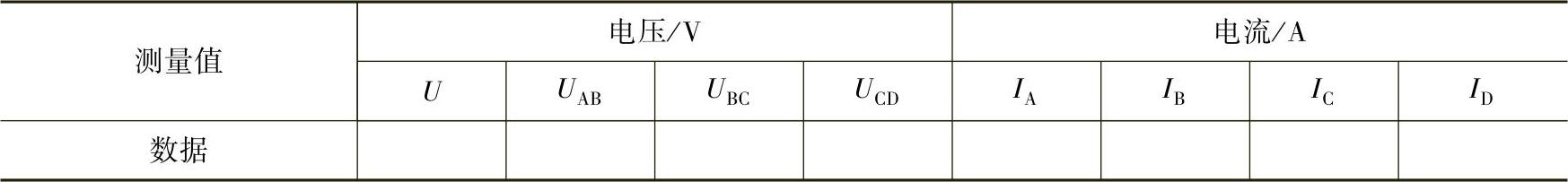

2-1 电阻串联电路实验测量数据


◆分析各电流、电压之间有什么规律?

通过上述实验,可以得到以下结论。

(1)电流特点 串联电路中流过各电阻的电流处处相等。

I=I1=I2=I3=…=In (2-1)

(2)电压特点 串联电路两端的总电压等于各电阻上的分电压之和。

U=U1+U2+U3+…+Un (2-2)

(3)电阻特点 将式(2-2)同除以电流I,得


根据式(2-1),可得

R=R1+R2+R3+…+Rn (2-3)

即串联电路的总电阻(等效电阻)等于各电阻之和。

其中,R称为R1R2R3Rn串联的等效电阻。(www.daowen.com)

(4)功率特点 将式(2-2)同乘以电流I,得

UI=IU1+IU2+IU3+…+IUn

根据式(2-1)和功率公式得

P=P1+P2+P3+…+Pn (2-4)

即串联电路的总功率等于各电阻上消耗的分功率之和。

(5)电压分配 根据式(2-1),可得


即串联电路中各个电阻两端的电压与各电阻的阻值成正比。

对于两个串联电阻,它们的分压公式为


(6)功率分配 根据式(2-5),可得


根据功率公式,可得


即串联电路中各个电阻上消耗的功率与各电阻的阻值成正比。

对于两个串联电阻,它们的分功率公式为
