混合电解质溶液的活度系数计算方法

步骤1:新建零件文件。

1)右击模型树中的TSM_SJC_MAIN.ASM,从快捷菜单中选择“激活”命令。

2)在“元件”组中单击“创建”按钮978-7-111-48818-7-Chapter07-623.jpg,打开“创建元件”对话框。

3)在“类型”选项组中默认选择“零件”单选按钮,在“子类型”选项组默认选择“实体”单选按钮,在“名称”文本框中输入实体零件的名称为TSM_SJC_5。单击“元件创建”对话框中的“确定”按钮,打开“创建选项”对话框。

4)在“创建方法”选项组中选择“定位默认基准”单选按钮,在“定位基准的方法”选项组中选择“对齐坐标系与坐标系”单选按钮,然后单击对话框中的“确定”按钮。

5)系统提示选择坐标系。在模型树中选择装配坐标系ASM_DEF_CSYS。

此时,可以将TSM_SJC_2.PRT、TSM_SJC_4.PRT等零件隐藏起来,而显示TSM_SJC_1.PRT。

步骤2:以拉伸的方式创建插头组件主体。

1)在“形状”组中单击“拉伸”按钮978-7-111-48818-7-Chapter07-624.jpg,指定要创建的特征为“实体”978-7-111-48818-7-Chapter07-625.jpg

2)进入“放置”滑出面板,单击“定义”按钮,打开“草绘”对话框。

3)选择DTM1基准平面作为草绘平面,以DTM2基准平面作为“左”方向参考,单击“草绘”按钮,进入草绘模式。

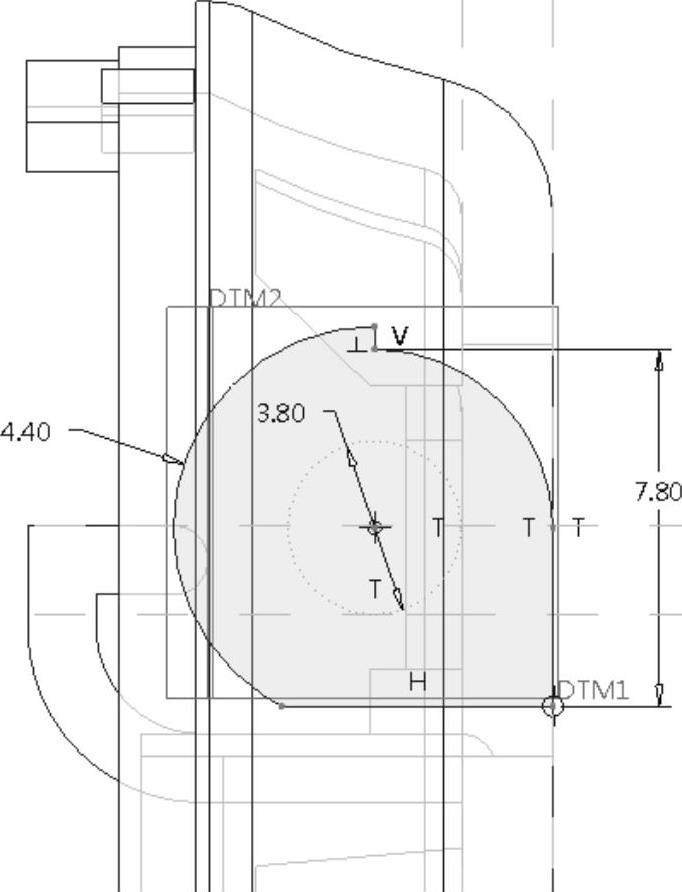

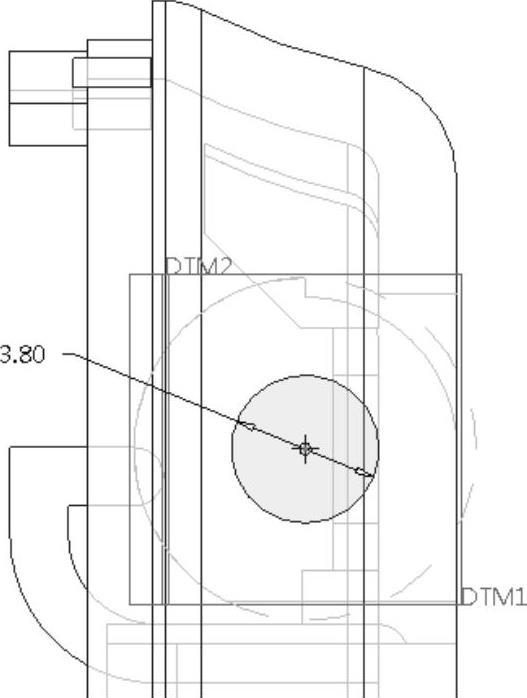

4)绘制图7-219所示的图形,图中直径为3.8的圆转换为构造线,注意设置该构造圆分别与底壳零件的两轮廓边相切。单击“确定”按钮978-7-111-48818-7-Chapter07-626.jpg

5)选择“对称”选项978-7-111-48818-7-Chapter07-627.jpg,输入深度值为17。


步骤3:以拉伸的方式创建轴。

1)单击“拉伸”按钮978-7-111-48818-7-Chapter07-629.jpg,指定要创建的特征为“实体”978-7-111-48818-7-Chapter07-630.jpg

2)进入“放置”上滑面板,单击“定义”按钮,打开“草绘”对话框。

3)在“草绘”对话框中,单击“使用先前的”按钮,进入草绘模式。


5)确保取消选中“去除材料”按钮978-7-111-48818-7-Chapter07-632.jpg,选择“对称”选项978-7-111-48818-7-Chapter07-633.jpg,输入深度值为22.5。



图7-219 草绘

步骤4:创建插头。

此时,可以临时隐藏TSM_SJC_1.PRT。

1)单击“拉伸”按钮978-7-111-48818-7-Chapter07-636.jpg,指定要创建的特征为“实体”978-7-111-48818-7-Chapter07-637.jpg

2)进入“放置”滑出面板,单击“定义”按钮,弹出“草绘”对话框。

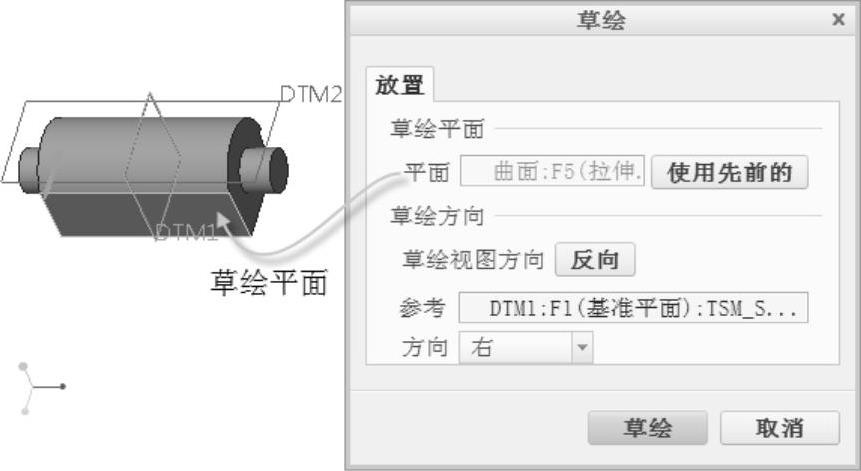

3)选择图7-221所示的零件面作为草绘平面,并选择DTM1基准平面作为“右”方向参考,单击“草绘”按钮,进入草绘模式。


图7-220 草绘


图7-221 指定草绘平面


5)在“拉伸”选项卡上进入“选项”滑出面板。在“侧1”深度选项下拉列表框中选择“盲孔”选项978-7-111-48818-7-Chapter07-641.jpg,并在其右侧的深度尺寸框中输入16;在“侧2”深度选项下拉列表框中选择“到下一个”选项978-7-111-48818-7-Chapter07-642.jpg


图7-222 草绘


步骤5:倒圆角。


2)在“倒圆角”选项卡上输入圆角半径为2。

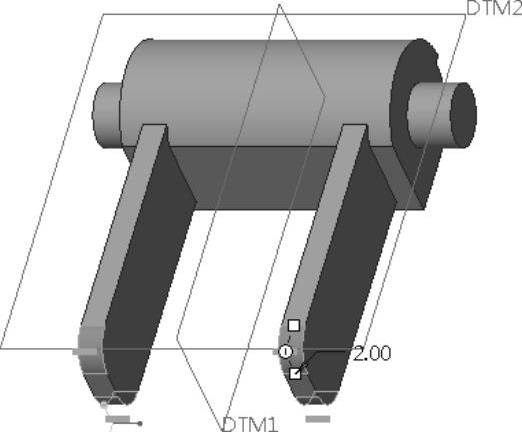

3)在模型中选择图7-223所示的4条短边线。


步骤6:创建拉伸特征。

1)单击“拉伸”按钮978-7-111-48818-7-Chapter07-647.jpg,打开“拉伸”选项卡。

2)进入“放置”滑出面板,单击“定义”按钮,打开“草绘”对话框。(www.daowen.com)

3)选择图7-224所示的零件面作为草绘平面,并选择DTM1基准平面作为“右”方向参考,单击“草绘”按钮,进入草绘模式。


图7-223 倒圆角


图7-224 指定草绘平面


5)确保取消选中“去除材料”按钮978-7-111-48818-7-Chapter07-651.jpg,单击“深度方向”按钮978-7-111-48818-7-Chapter07-652.jpg,在深度尺寸框中输入深度值为11.5。

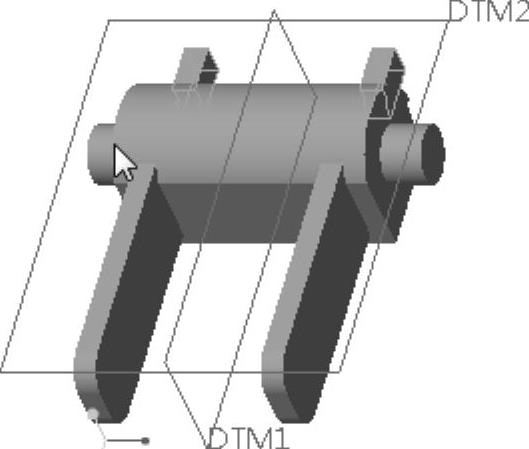

6)单击“完成”按钮978-7-111-48818-7-Chapter07-653.jpg,如图7-226所示(默认的标准方向视角)。


图7-225 草绘


图7-226 零件效果

步骤7:拉伸切除材料。

1)单击“拉伸”按钮978-7-111-48818-7-Chapter07-656.jpg,打开“拉伸”选项卡。

2)默认时“拉伸”选项卡上的“实体”按钮978-7-111-48818-7-Chapter07-657.jpg处于被选中状态,单击“去除材料”按钮978-7-111-48818-7-Chapter07-658.jpg

3)进入“放置”滑出面板,单击“定义”按钮,打开“草绘”对话框。

4)选择DTM1基准平面作为草绘平面,以DTM2基准平面作为“左”方向参考,单击“草绘”按钮,进入草绘模式。

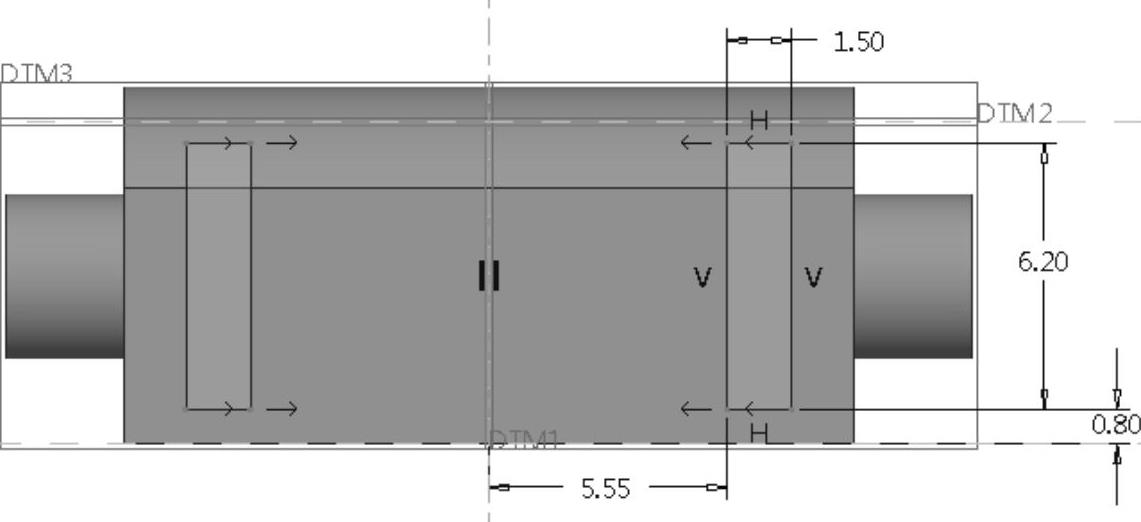

5)执行“参考”按钮978-7-111-48818-7-Chapter07-659.jpg来指定绘图参考,绘制图7-227所示的图形,单击“确定”按钮978-7-111-48818-7-Chapter07-660.jpg

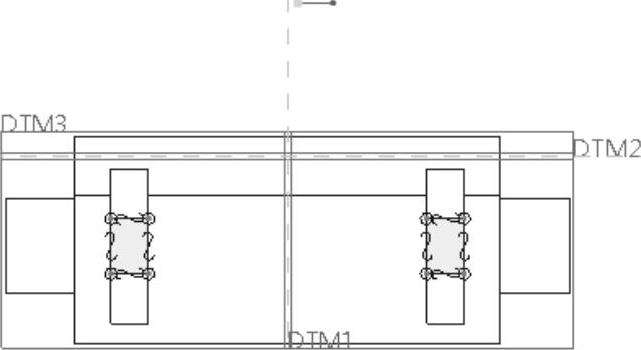

图7-227 草绘

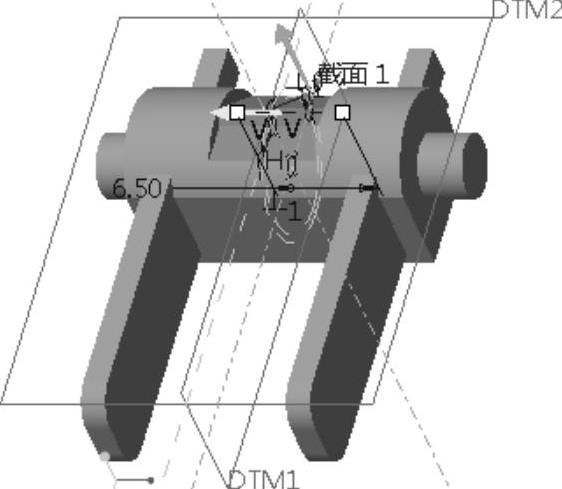

6)选择“对称”选项978-7-111-48818-7-Chapter07-662.jpg,输入拉伸深度值为6.5,设置的两个方向如图7-228所示。


步骤8:倒圆角。


2)输入圆角半径为0.5。

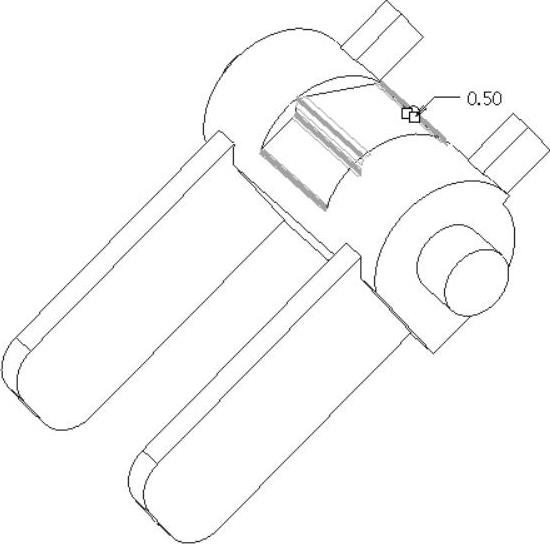

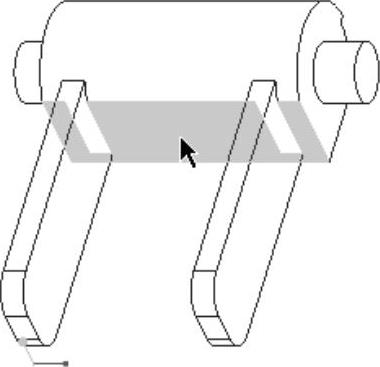

3)在模型中选择图7-229所示的边线。


图7-228 零件模型


图7-229 倒圆角


步骤9:以拉伸方式切除材料。

1)单击“拉伸”按钮978-7-111-48818-7-Chapter07-668.jpg,打开“拉伸”选项卡。

2)默认时,“拉伸”选项卡上的“实体”按钮978-7-111-48818-7-Chapter07-669.jpg处于被选中状态,单击“去除材料”按钮978-7-111-48818-7-Chapter07-670.jpg

3)进入“放置”滑出面板,单击“定义”按钮,打开“草绘”对话框。

4)选择DTM1基准平面作为草绘平面,以DTM2基准平面作为“左”方向参考,单击“草绘”按钮,进入草绘模式。


6)选择“对称”选项978-7-111-48818-7-Chapter07-672.jpg,输入拉伸深度值为8.5。

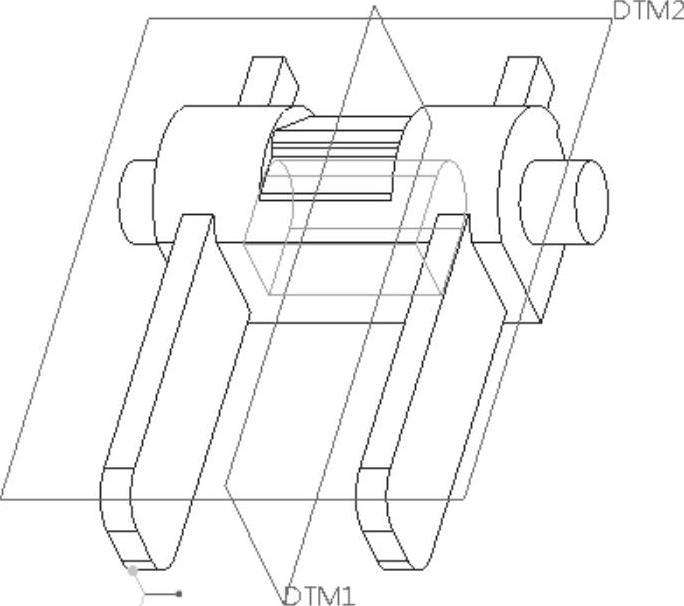

7)单击“完成”按钮978-7-111-48818-7-Chapter07-673.jpg,如图7-231所示。

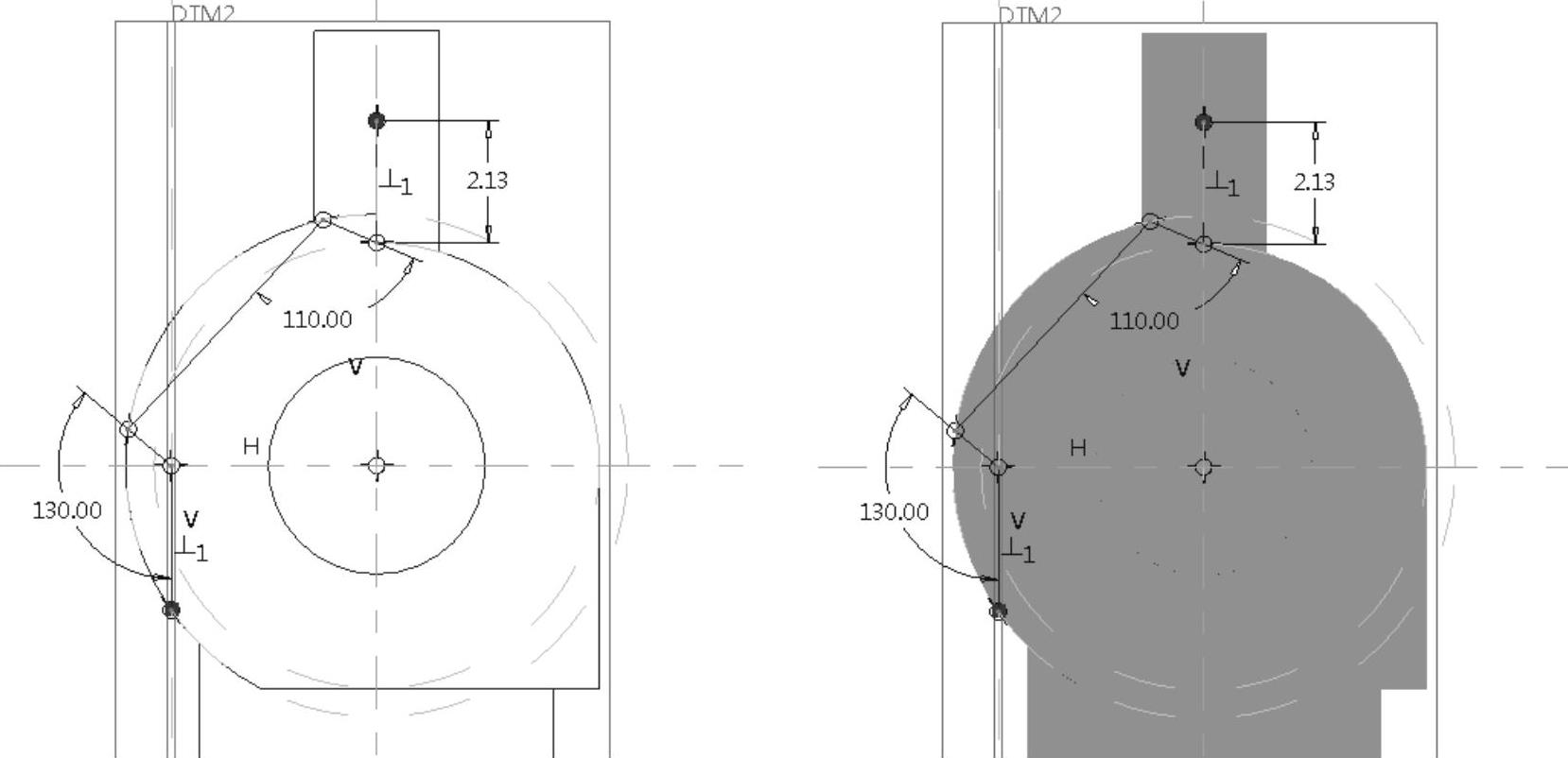

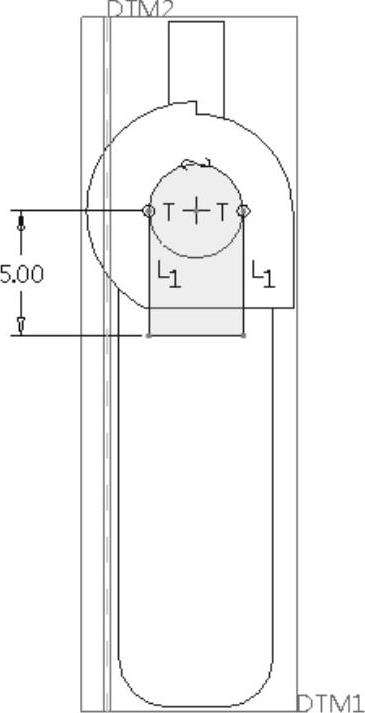

图7-230 草绘剖面


图7-231 完成的插头组件
