相图是由一个个相区紧密拼接而成的，相图中的相区定义为：处于平衡诸相间的结线随着温度变化所扫描出来的一片面积，就是该平衡诸相的相区。现以图3.34为例来观察一片两相区的构成。这是一个B侧具有有限固溶体β的简单低共熔二元系相图。从组元B的熔点B′开始，此点固液间的结线长度为0，当液相组成由于温度的降低移到1点时，与之平衡的固相β组成点移到1′，它们之间的结线是11′，当液相组成移到2时，与之平衡的固相组成点β则移到2′，结线是22′，如此温度一路下降，结线的位置也一路下移，并且还不断变化着长度。当液相点移过了8到达e点时，平衡的固相是s，这时结线的移动就只能到此为止了，因为和L平衡的不光是s，还多了a，已经到了另一个三相区的边界。这样从B′开始，结线扫描出来的面积B′esB′就是L+β的两相区。同理，相图的左侧形成的相区，由于没有固溶体生成，所以是L+A相区。

在e点，液相L同时和两个固相A和β处于平衡，因为二元系中三相平衡的自由度为0，温度是固定不变的，所以不能像上述液相以及和它处于平衡的固相会进行温度变动的移动扫描。这样液相组成点和两个固相组成点，三点及它们之间的结线只能固定在一条水平的等温直线段上不能移动。押着三个点的直线段也得算是一个极端的“相区”———三相区。温度再进一步降低，三相平衡结束，固相中相区的几何形成也遵循相同的规则构成了A+β的两相区。

(www.daowen.com)

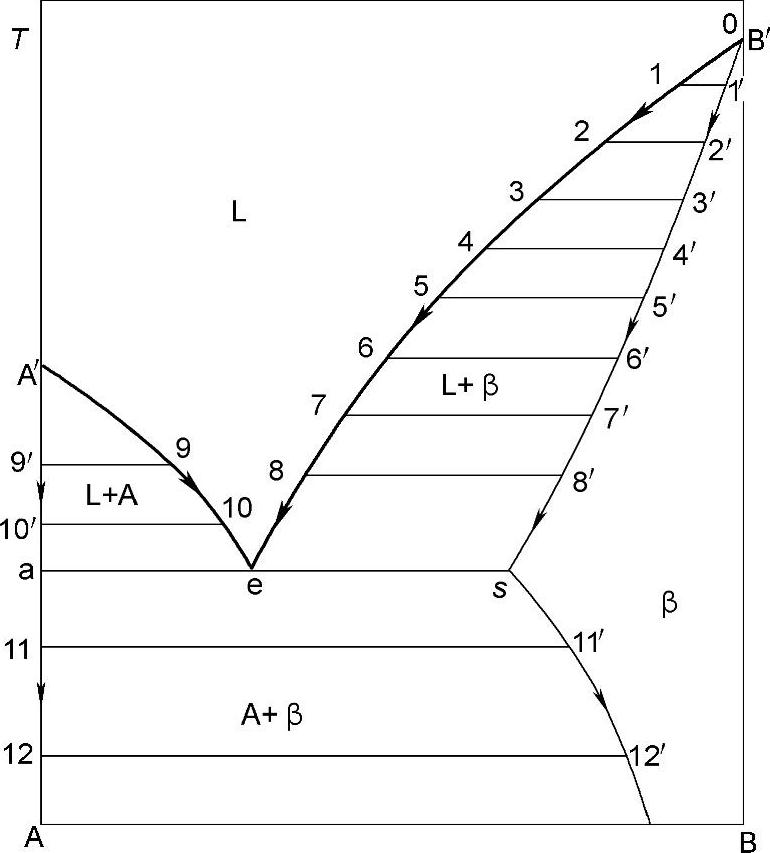

图3.34 相区的定义和构成
