【摘要】：在连续固溶体的单相中或有限固溶体的两个固溶体相中，常会看到在冷却过程中产生新相或新的金属间化合物。图3.32a所示是在连续固溶体的固相中产生了一个中间相γ。图3.32a相图的实例可见之于TiU的二元系，这个相图的U侧稍显复杂，但总体属于这一类型。至于图3.32b的相图，可理解为图3.32a中化合物异常突起的γ“冰山高峰”耸立在“海平面”之上，至于“海平面”之下的结构“看不见”，也不必追究了。
在连续固溶体的单相中或有限固溶体的两个固溶体相中，常会看到在冷却过程中产生新相或新的金属间化合物。图3.32a所示是在连续固溶体的固相中产生了一个中间相γ。γ相是一个组成确定的道尔顿体或者是一个组成不定的柏托雷体，它和图3.11以及图3.12中固液平衡相图中出现的化合物是类似的，可以用类似的相图规则来分析，只是靠固相扩散来达到固相的平衡，是极端缓慢的。图3.32a相图的实例可见之于TiU的二元系，这个相图的U侧稍显复杂，但总体属于这一类型。至于图3.32b的相图，可理解为图3.32a中化合物异常突起的γ“冰山高峰”耸立在“海平面”（相图的下边框）之上，至于“海平面”之下的结构“看不见”，也不必追究了。这类相图的实例很多，如TaV、AuCu、CuPt等体系。图3.32c中，固相不是连续的固溶体，而是在有限固溶体的分裂区（A）+（B）内产生了一个新的化合物γ相。化合物γ相是由状态点a的（A）和状态点b的（B）两个固相反应生成状态点为γ′的γ相，其反应的平衡是：
。这类型的相图的实例很少单独出现，多是较复杂相图中的一部分，如NbRu系中的NbRu3，PdV系中的PdV3，ReW系中的γ相等。
(www.daowen.com)

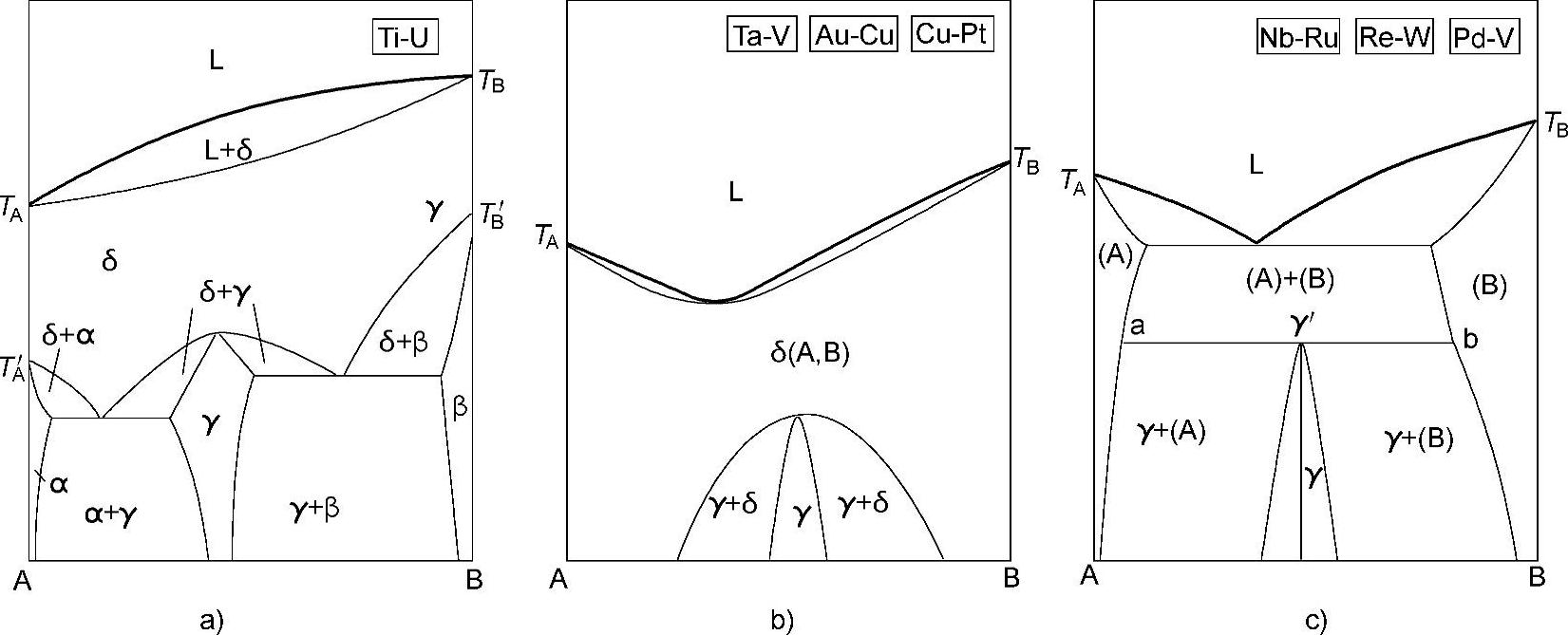

图3.32 在固相中产生新相或金属间化合物
免责声明：以上内容源自网络，版权归原作者所有，如有侵犯您的原创版权请告知，我们将尽快删除相关内容。
