图3.29所示相图中两个组元都有多晶转变点。组元A的一次多晶转变发生的温度在T′_A，它低于共晶温度T_e，在此温度下，组元A由构型A₁转变为构型A₂；组元B也有一次多晶转变，发生的温度在T′_B，高于共晶温度T_e，在此温度下，组元由构型B₁转变为构型B₂。在此相图中，由于多晶转变点引起的相变完全不参加体系的相平衡，所以体系中任何一个组成的合金，虽然所含该组元的量不同，多晶转变都会在同一温度发生。该组元的含量越高，多晶转变的热效应当然也越大。图中的虚线端表示末端热效应渐趋微弱。正因为多晶转变点引起的相变完全不参加体系的相平衡，运用相律考察这个多晶转变时，只能认定热效应产生于“被冲稀了的”单组元体系，而不是二元系。F=1（组元数）+1-2（相数）=0。本类型的实例可见之于TiTh的体系。

图3.23～图3.26中由单组元多晶相变引起的相平衡反应，理论上都可能同时发生在双组元的侧边上。可以根据图3.23～图3.26的原则来进行双边多晶转变几何图形的组合，但是这样组合出来的图形根本找不到实例，进一步进行详细讨论并没有多大意义。

更多的双组元多晶相变引起的相平衡反应的实例，常见于连续固溶体的固相中。组元A和B分别都有多晶转变点各一个、各两个甚至多个时，只要相应多晶转变体的晶体结构相同，原子体积相差不大而化学性质也近似，结果总会和液固连续固溶体的生成相似，生成固固连续固溶体，如图3.30所示，每个体系的实例都分别列在图右上方的方框中。

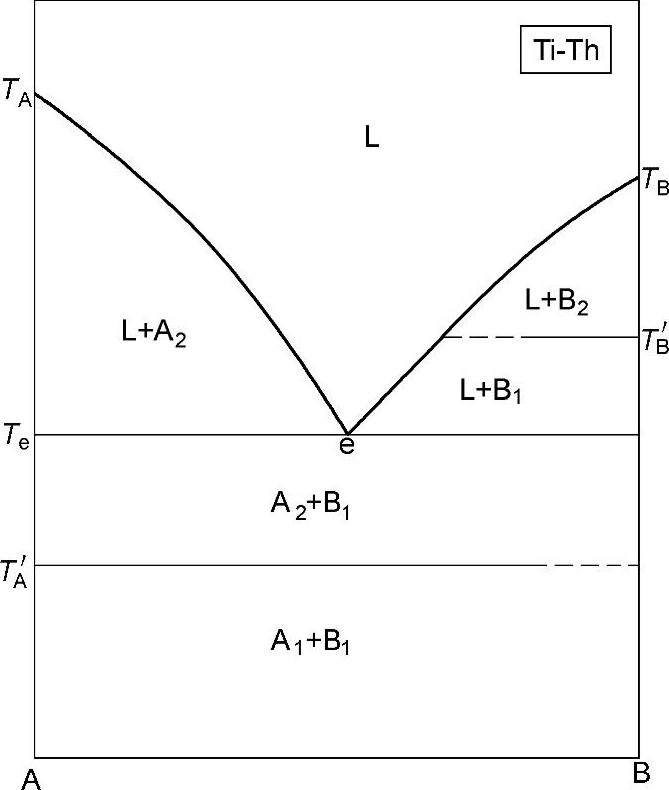

图3.29 两个组元都有多晶转变的简单二元共晶系

(www.daowen.com)

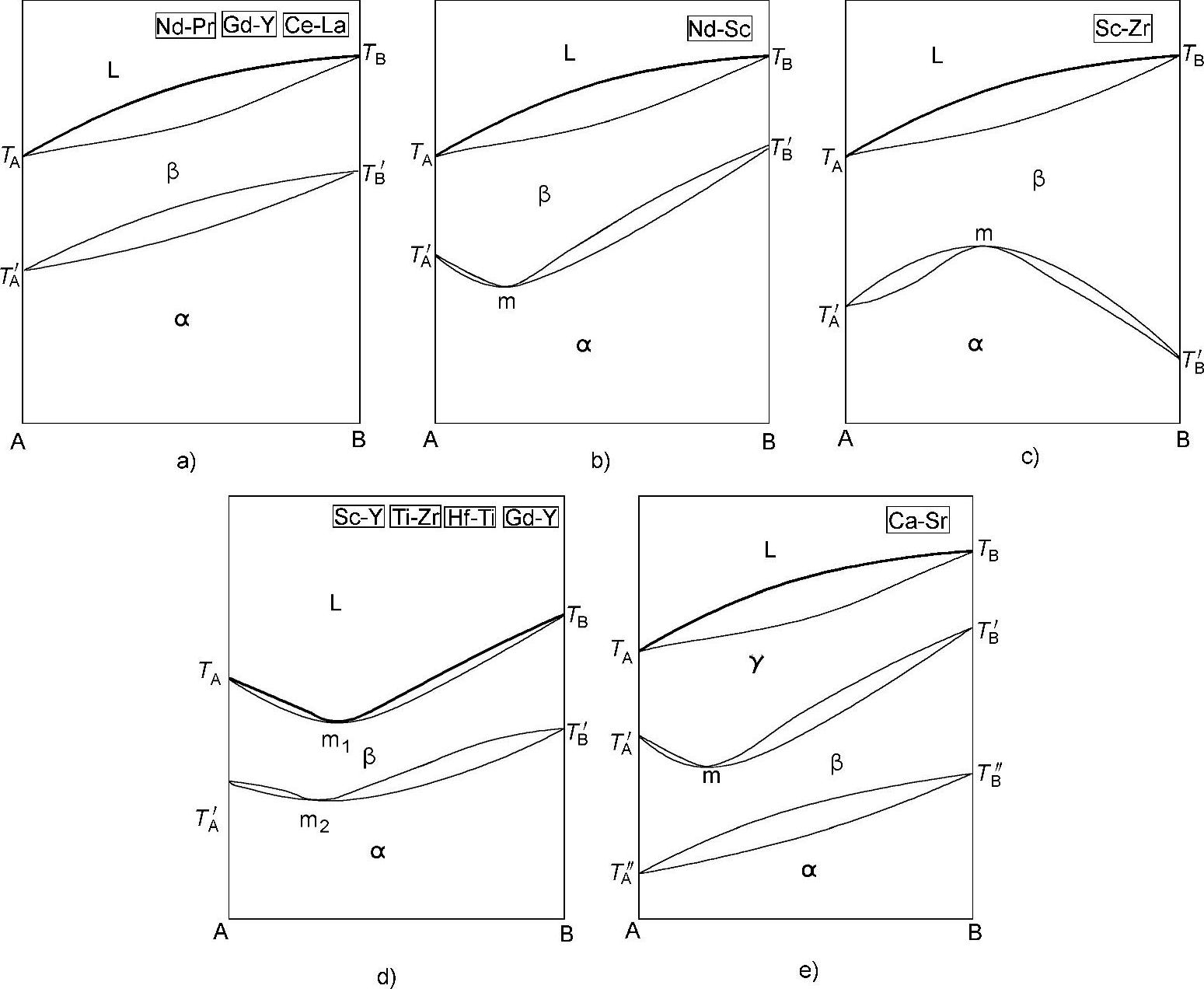

图3.30 双组元都有两个以上多晶转变点又生成连续固溶体的相平衡系

在连续固溶体中也可能发生类似于固液平衡的有限互溶的固相反应。图3.31a、b反映出的是类低共熔（共析）（eutectoid）反应的相平衡，图3.31b稍不同的是，其中组元A还有第二个多晶转变点T_A′，A和B在较低温度下生成了连续的固溶体β相，只是在温度高于T_A′时A才转变为α相。图3.31c是固相中产生类转熔（peritectoid）转变的相图。图3.31c的相图尚未找到实例，其它两幅图的实例已经列在图右上角的方框中。应该说，这类固固的反应的规则和液固反应没有两样，只是达到平衡的时间更要长久得多。

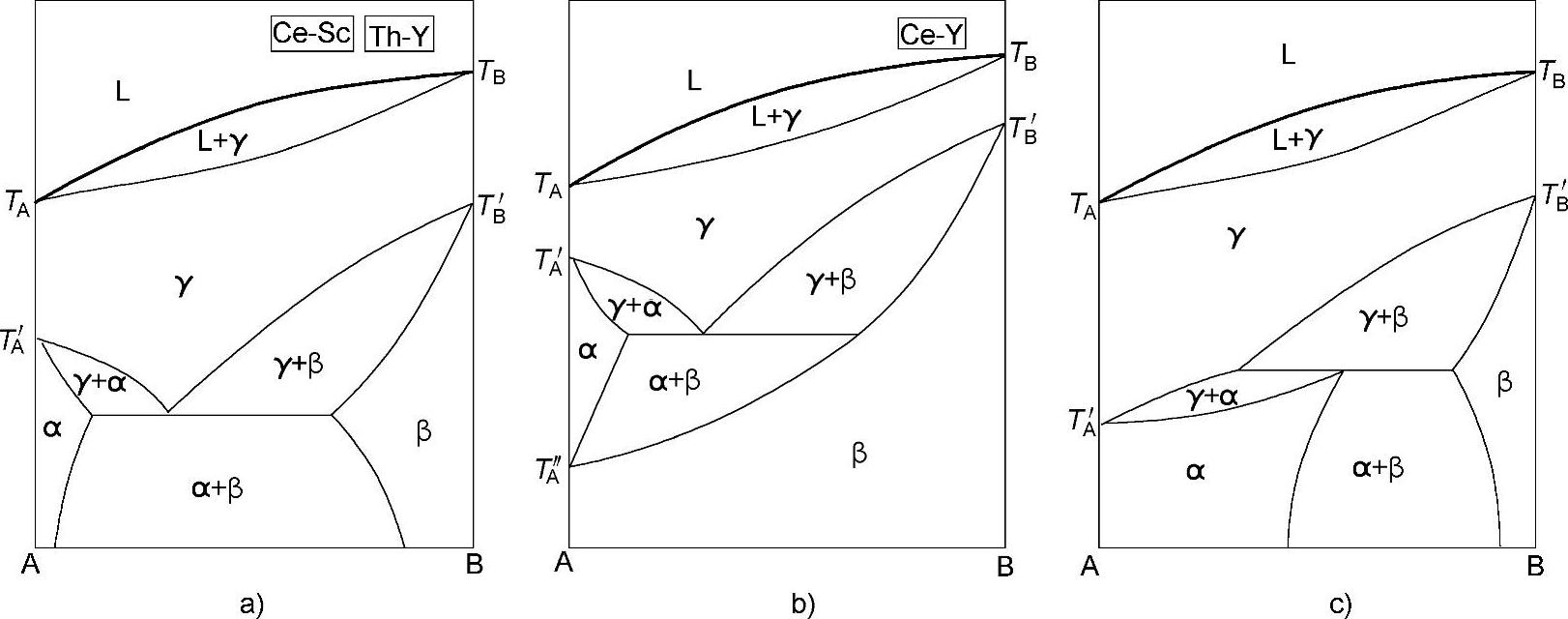

图3.31 连续固溶体降温时分裂为有限固溶体的相反应
