以上所述是液相分层区和侧支液相限曲线重合时产生的二元液相分层的相图。如果体系中有一个化合物生成，而当液相分层的“蛋形区”又和化合物的熔点虚拟重叠时，如图3.20a，就会出现图3.20b类型的相图。这个相图在温度为T_s时平衡反应的类型是以前从未遇到过的，两个液相和一个固相处于平衡，称为双转反应（syntecticreaction）———一个固相熔化时转为两个（一双）液相的反应：

s=l₁+l₂

冷却过程中，化合物A_mB_n在状态点s的生成是由两个液体l₁+l₂相互作用产生的。反过来，这个化合物熔化时和一般同分熔化以及异分熔化的化合物都不同，熔化时转化为组成分别为l₁和l₂的两个液相而不是一个液相。这两个液相随着温度进一步升高至临界点k才互溶为均一的液相。这一类型的实例在有机物二元系中很容易找到，例如三苯甲烷间苯二胺二元系等。而在金属体系中这种体系的实例则不多见，NaZn二元系中，其中化合物NaZn₁₃熔化时转化为两个成分相差很大的液相。在SnP系中，化合物Sn₄P₃以及SnP₃两个化合物分别于550℃和590℃熔化后也转化为两个液相的分层区。另外MgNi系中的化合物MgNi₂也有成为此例的倾向，不过化合物很平坦的顶端是否确实存在L₁+L₂的两相微区尚未有定论。(www.daowen.com)

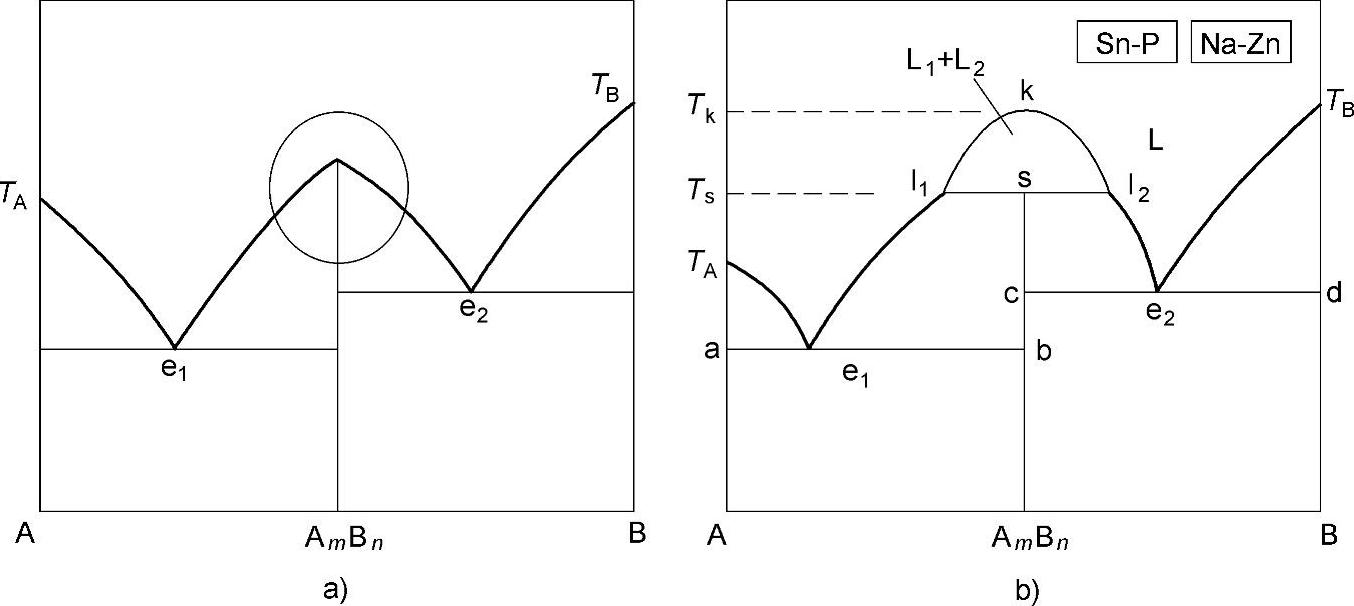

图3.20 化合物熔化时异分为两个液相的二元系
