风电系统、光伏系统和储能系统在拓扑结构上具有既相互独立又互为补充的特点，这决定了风光储系统运行模式的多样性。联合发电控制系统可根据调度计划、风能预测和光照预测，对风电场、光伏电站、储能系统和变电站进行全景检测、智能优化，并对风光储系统运行方式实现自动组态和无缝切换。风光储的6种组态运行模式如图6-33所示。

1.模式一：风电单独出力

当处于夜晚或者有云层遮挡的情况下时，光伏系统没有输出。如果此时风力发电符合相关并网标准或自定义并网条件，则出于对电池寿命的考虑，储能系统不动作。这种情况下可由风电系统单独发电。

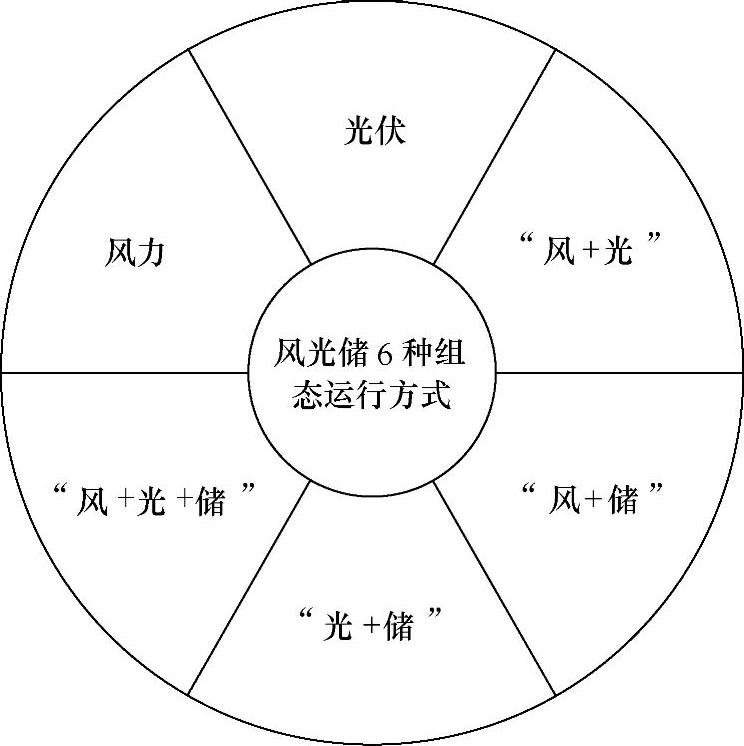

图6-33 风光储6种组态运行方式

2.模式二：光伏单独出力

当风速处于风力发电机组正常运行风速范围之外时，风力发电机组无输出。若此时光伏系统出力符合相关标准或自定义并网条件时，则出于对电池寿命的考虑，储能系统不动作。这种情况下可由光伏系统单独发电。

3.模式三：风电、光伏联合出力(www.daowen.com)

当风电和光伏都有输出，但单独出力都不能满足并网标准或自定义并网条件时，由于风电出力和光伏出力具有一定的相互平滑性，因此风电与光伏的合成出力可能满足并网标准或自定义并网条件，此时储能系统不需要动作。在这种情况下可由风电光伏联合发电。

4.模式四：风电、储能联合出力

当处于夜晚或者有云层遮挡等无光照的情况时，光伏系统没有输出。如果此时风速处于风力发电机组正常运行风速范围之内，但风力发电机组出力不能满足并网标准或自定义并网条件，则需要储能出力进行调节。这种情况下由风电和储能联合出力。

5.模式五：光伏、储能联合出力

当风速处于风电机组正常运行风速范围之外时，风电系统无输出。如果此时光伏系统有输出，但其单独出力不能满足并网标准或自定义并网条件，则需要储能系统辅助调节。这种情况下由光伏和储能联合出力。

6.模式六：风电、光伏、储能联合出力

当风电和光伏皆有输出，但合成出力不能满足并网要求时，需要储能出力进行调节。这种情况下由风电、光伏和储能联合出力。
