PCB文件设计完成后并不能直接用于制板，需要从PCB文件导出能够被制板机器识别的信息，即从PCB文件输出生产文件，这些生产文件包括Gerber文件、钻孔文件、IPC网表文件、贴片坐标文件、PDF文件等。

下面通过水银震动报警器PCB简要介绍输出生产文件的方法。

一、输出Gerber文件

Gerber文件通常是由印制板设计人员使用专业的EDA或CAD软件产生的。Gerber文件被送到PCB工厂，导入CAM软件，从而为每一道PCB工艺流程提供数据。Gerber文件还可用于为特定设备提供图像资料，也可用于描述钻孔信息。下面通过水银震动报警器工程介绍输出Gerber文件的具体步骤。

执行主菜单File＞Fabrication Output（制造输出）＞Gerber Files命令打开如图5.4-61所示的Gerber Setup对话框，该对话框有5个标签页，分别是General（通用）、Layers（层）、Drill Drawing（钻孔图层）、Apertures（光圈）和Advanced（高级）标签页。

（1）General标签页。如图5.4-61所示，General标签页用来设置输出文档长度的Units（单位）和Format（精度）。Units可以选择Inches（英寸）或Millimeters（毫米），保持默认值Inches；Format用来控制小数点之前与之后的位数，可以选择2∶3、2∶4、2∶5，保持默认值2∶5。

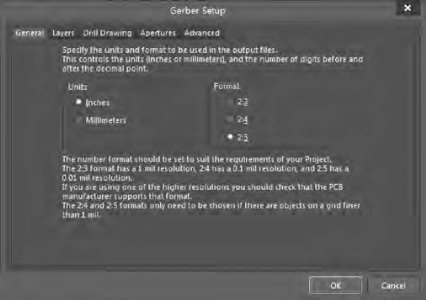

图5.4-61　Gerber Setup对话框General标签页

（2）Layers标签页。如图5.4-62所示，Layers标签页下方的Plot Layers（绘制层）和Mirror Layers（镜像层）下拉菜单都有3个选项，分别是All On（输出所有层）、All Off（不输出任何层）和Used On（输出使用过的层）。

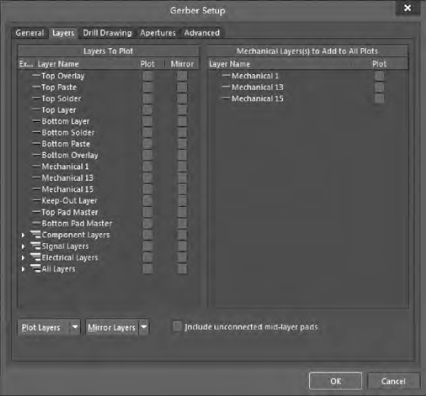

图5.4-62　Gerber Setup对话框Layers标签页

Plot Layers下拉菜单选择Used On，即将在设计过程中用到的层都进行勾选输出，如果有些用过的层不用输出，可以直接在上方Layers To Plot列表框的Plot（出图）列取消勾选。Mirror Layers下拉菜单选择All off，即全部层都不镜像输出。

在Mechanical Layers to Add to All Plots（添加到所有层的机械层）列表框的Plot（出图）列选择需要输出的机械层。

（3）Drill Drawing标签页。如图5.4-63所示，在Drill Drawing Plots（钻孔图）和Drill Guide Plots（钻孔向导图）选项区都勾选Plot all used drill pairs（输出所有使用的钻孔对）项。点击Configure Drill Symbols（配置钻孔符号）按钮可激活Drill Symbols（钻孔符号）对话框，可对钻孔符号进行设置，一般保持默认。

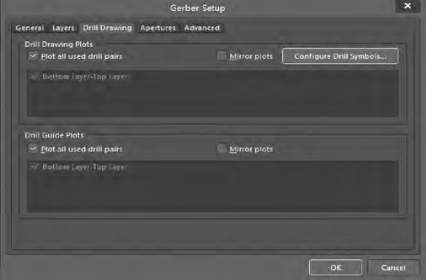

图5.4-63　Gerber Setup对话框Drill Drawing标签页

（4）Apertures和Advanced标签页保持默认设置即可。

（5）在完成Gerber Setup对话框的参数设置后，单击OK按钮即可生成并打开如图5.4-64所示的名称为CAMtastic1.Cam的Gerber文件，将其重命名并保存在合适的位置。

如图5.4-64所示，在Generated文件夹下列出了各层的Gerber文件。PCB不同工作层所生成的Gerber文件有着不同的扩展名，Top Layer对应的扩展名为.GTL，Bottom Layer对应的扩展名为.GBL，Top Overlay对应的扩展名为.GTO。

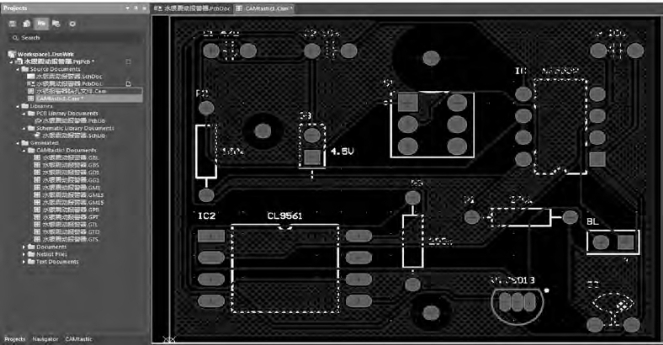

图5.4-64　输出的Gerber文件

二、输出钻孔文件

钻孔是PCB加工过程中的一道重要工序，生产商需要设计者提供NC Drill（数控钻孔）文件，文件中包含每个孔的坐标和使用的钻孔刀具等信息，数控钻床钻孔设备读取NC Drill类型的钻孔文件即可完成PCB钻孔工作。

执行主菜单File＞Fabrication Output（制造输出）＞NC Drill Files命令打开如图5.4-65所示的NC Drill Setup对话框。

在NC Drill Format（格式）选项区设置输出数控钻孔文件的格式，各选项的意义与Gerber文件相同，系统要求生成的NC Drill文件和Gerber文件要有相同的格式和精度。(www.daowen.com)

Leading/Trailing Zeroes（前导/尾数零）、Coordinate Positions（坐 标位置）和Other选项区保持默认设置即可。

在完成NC Drill Setup对话框的参数设置后，单击OK按钮打开Import Drill Data（导入钻孔数据）对话框，单位和默认孔的尺寸保持默认值，单击OK按钮即可生成并打开如图5.4-66所示的名称为CAMtastic1.Cam的NC Drill文件，将其重命名并保存在合适的位置。

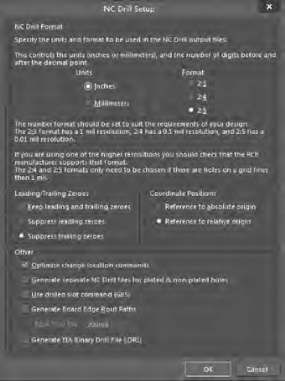

图5.4-65　NC Drill Setup对话框

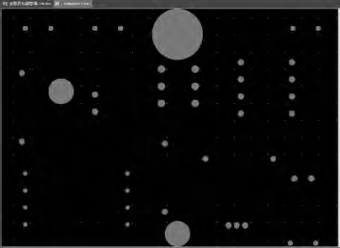

图5.4-66　输出的钻孔文件

三、输出IPC网表文件

IPC-D-356网表文件简称为IPC网表文件，它是用一种特定格式记录设计文件各逻辑关系的网络集合文件。

PCB软件输出的光绘文件有时会发生变异，这会造成开、短路；为了便于生产，制板工厂通常要修改设计文件，修改中也可能会造成开、短路。将IPC网表文件报送给制板工厂，制板工厂通过与IPC网表的比对，就可以检查出一些常规的开路和短路问题，保证网络的一致性。

执行主菜单File＞Fabrication Output（制造输出）＞Test Point Report命令打开如图5.4-67所示的Fabrication TestPoint Setup对话框，勾选Report Formats（报告格式）选项区的IPC-D-356A，其他设置保持默认。

图5.4-67　Fabrication TestPoint Setup对话框

图5.4-68　输出的IPC网表文件

在完成Fabrication Test Point Setup对话框的参数设置后，单击OK按钮打开Import Drill Data（导入钻孔数据）对话框，单位和默认孔的尺寸保持默认值，单击OK按钮即可生成并打开如图5.4-68所示的名称为CAMtastic1.Cam的IPC网表文件，将其重命名并保存在合适的位置。

四、输出元件安装坐标文件

制板生产完成之后，后期需要对各个元件进行安装，这需要用到各元件的坐标图，Altium Designer 18可以输出Text或CSV格式的坐标文件。

执行主菜单File＞Assembly Outputs（装配输出）＞Generates pick places files命令打开如图5.4-69所示的Pick and Place Setup对话框，所有设置保持默认。

单击OK按钮即可生成元件安装坐标文件Pick Place for水银震动报警器.txt，默认保存在与水银震动报警器工程文件同级的Project Outputs for水银震动报警器文件夹下。

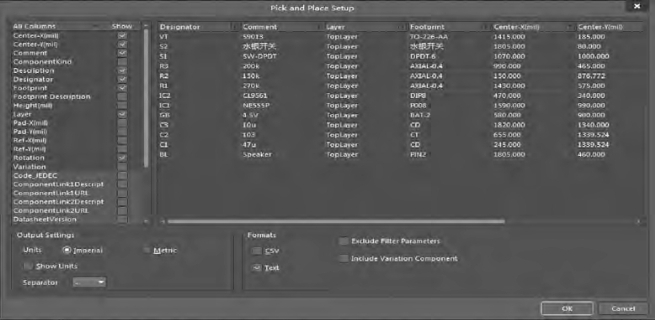

图5.4-69　Pick and Place Setup对话框

五、输出PDF文件

在PCB生产调试期间，为了方便查看文件或查询相关元件的信息，一般都要把PCB设计文件转换成PDF文件。Altium Designer 18内置了PDF生成器，设计者可以把整个工程或选定的某些设计文件生成PDF文档。

打开水银震动报警器.PrjPcb及其原理图，执行主菜单File＞Smart PDF（智能PDF）命令启动智能PDF生成向导，根据需要进行设置即可导出PDF文件。
