一、元器件的布局规则

（1）印制板上的元器件应尽量按电路图的顺序排列，尽量紧凑、密集，以缩短引线长度。

（2）相邻元器件间要保持一定的散热距离，间距不能过小，以免相互碰撞或干扰。

（3）在保证电气性能合理的情况下，元器件应互相平行或垂直排列，以求整齐、美观，元器件在印制板上的分布要均匀、疏密一致。

（4）元器件两端焊盘的跨距应稍大于元器件的轴向尺寸，引线不能在根部弯折，应该留出一定的距离，以免元器件引线损坏。

（5）元器件的安装高度要尽量低，过高会导致组件重心变高，承受更大的振动和冲击。

二、元器件的排列规则(www.daowen.com)

元器件在印制板上的排列规则与产品种类和性能有关，常见的排列方式有规则排列和不规则排列。

1.规则排列

如图5.2-2（a）所示，规则排列即元器件轴线方向与印制板的四边垂直或平行。这种排列方式使印制板美观整齐，便于安装、调试以及维修。由于元器件排列受到方向和位置的限制，布线要复杂一些，导线数量会相应增加。这种排列常用于印制板较大，元器件种类少、数量多的低频电路。

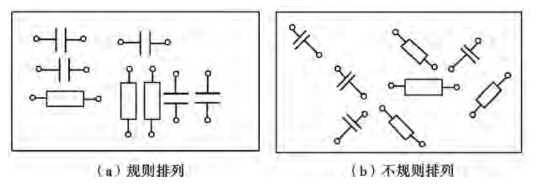

图5.2-2　元器件的排列规则

2.不规则排列

如图5.2-2（b）所示，不规则排列也称为随机排列，即元器件轴线任意方向排列。用这种方式排列元器件，看起来杂乱无章，但由于元器件不受位置和方向的限制，印制导线布置时很方便，可以缩短元器件布线长度，减少布线数量，非常适合高频电路。
