进入Cimatron E后，选择【文件】-【打开文档】选项，在【Cimatron E浏览器】中打开“望远镜模型_NC.elt”文件。在【程序管理器】可以看到已经创建的刀路轨迹和毛坯及粗、精加工程序，单击各加工程序后的小灯泡图标，隐藏加工程序刀具轨迹，开始创建清根加工程序。

采用ϕ1mm球头铣刀对零件整体进行清根加工。刀具类型、工件材料及切削参数等见表7-5。

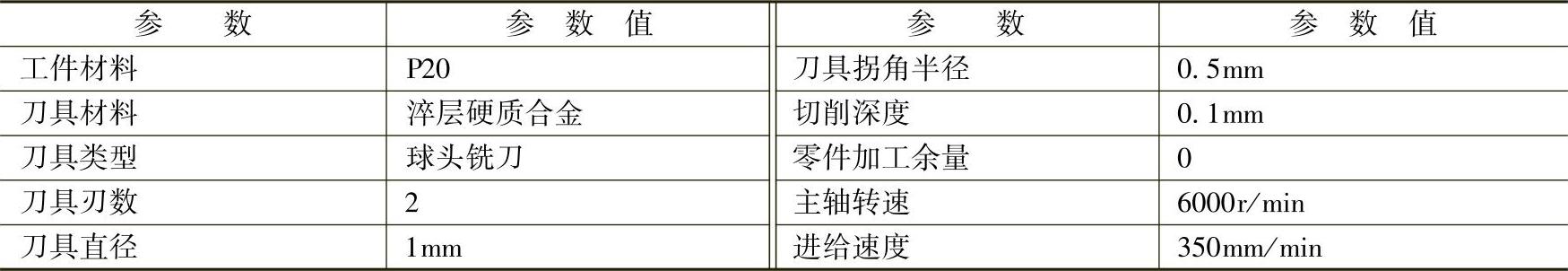

表7-5 精切加工切削参数

1.加工类型

在【加工向导】工具栏中单击【创建加工程序】选项，在弹出的【程序管理器】对话框中选择加工类型。

【主选择】：【局部精细加工】；

【子选择】：【清根铣】。

2.刀具和卡头

单击【刀具和卡头】选项，在弹出的【刀具和卡头】对话框中选择刀具名称为【B1】球头铣刀，详细参数如图7-15所示。在刀具型号选项上单击可更改刀具型号。

3.定义加工对象

单击【零件】-【零件曲面】选项，在绘图区单击右键，弹出快捷下拉菜单，单击【选择所有显示对象】选项，选中整个零件曲面，单击中键确定，如图7-16所示。

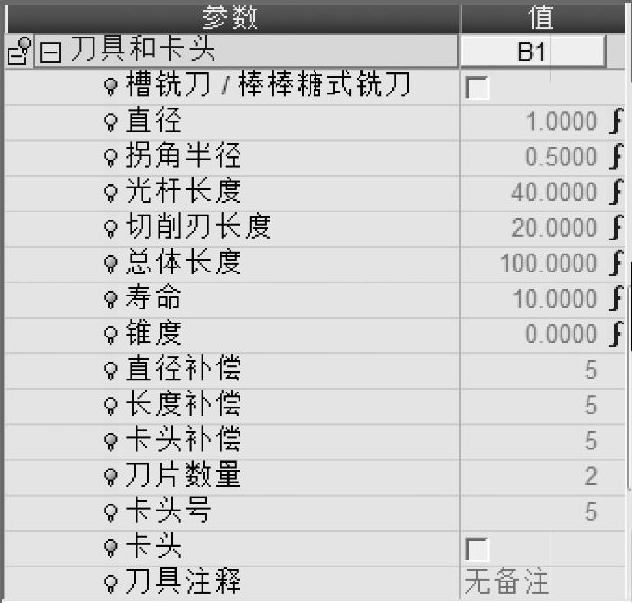

图7-15 刀具和夹头

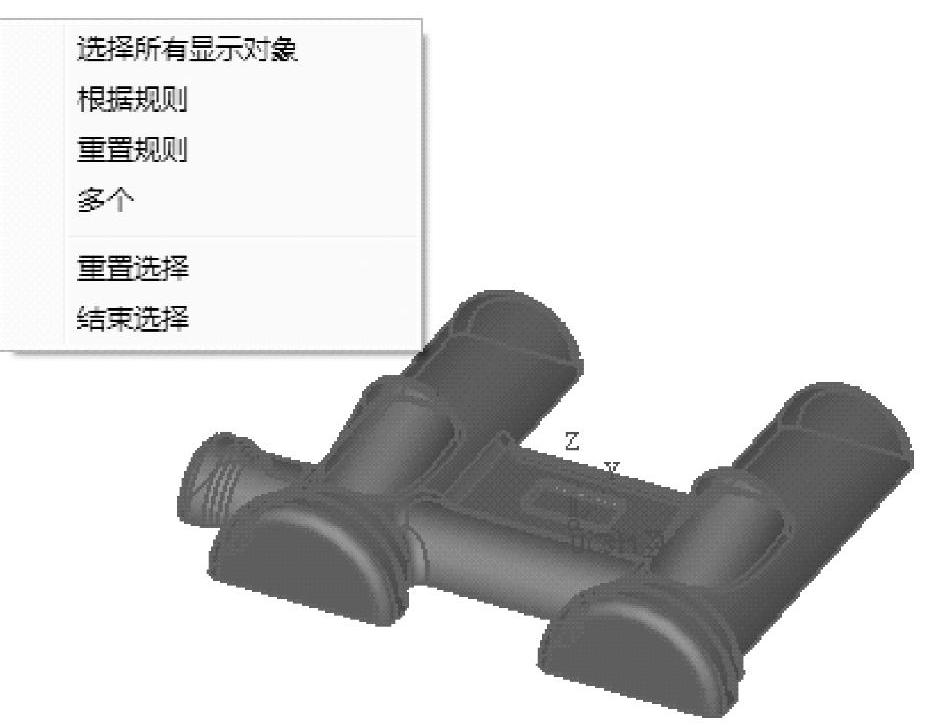

图7-16 加工零件曲面的定义

4.刀路参数

在此只列出主要的加工参数，其余各参数如图7-17所示。(www.daowen.com)

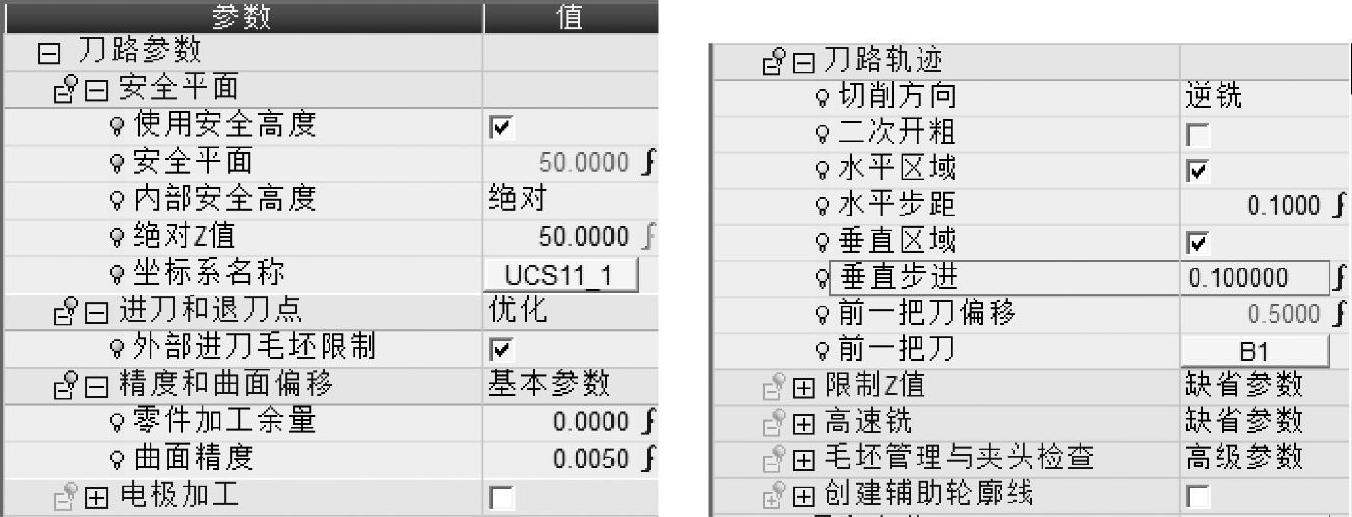

图7-17 刀路参数

1）精度和曲面偏移

【零件加工余量】：【0】；

【曲面精度】：【0.005】。

2）刀路轨迹

【水平步距】：【0.1】；

【垂直步进】：【0.1】；

【前一把刀偏移】：【0.5】。

5.机床参数

机床参数如图7-18所示。

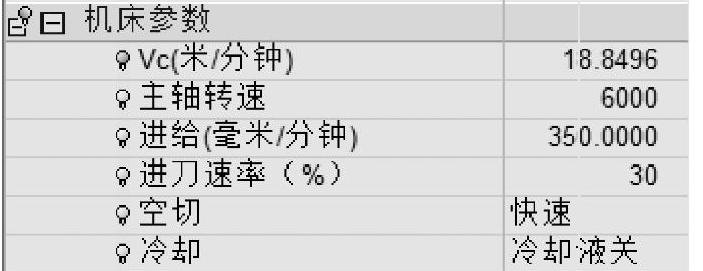

图7-18 机床参数

6.执行程序

单击【程序管理器】对话框中的【保存并计算】按钮，系统自动进行刀路计算，结果如图7-19所示。

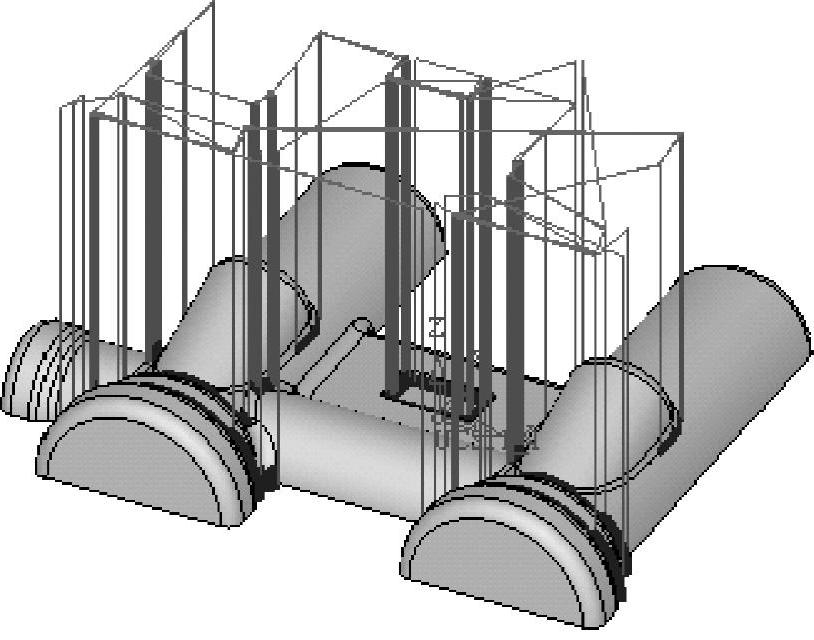

图7-19 加工水平面刀具路径
