根据角度精铣的刀路参数如图6-8所示。

在根据角度精铣中，可根据设定的限制角度定义水平区域和垂直区域，并可选择对水平区域或垂直区域进行加工，也可采用一定顺序在同一加工程序中分别对水平区域和垂直区域进行加工。选择水平加工方式，有环切、平行切削和3D步距，其刀路轨迹参数内容有所不同。选择垂直区域加工时，显示垂直加工策略选项，分别有层切、变量层、向下插铣、向上插铣和双向插铣，参数内容如图6-9所示。其中，层切方式是以等高加工的方式按层加工，在实际的垂直加工中较为常用；向下插铣是刀具自上而下以插铣的方式进行加工；而向上插铣刀具的运动方向为自下而上；双向插铣是指刀具在垂直区域的同项上产生相互平行的上、下双向移动的刀具路径，其参数内容与向下和向上插铣完全相同。变量层加工是指切削层之间的垂直步距是可变的，根据设定的最大残留高度的值，随曲面斜度的变化而变化，从而可以得到较好的表面加工质量。垂直加工策略刀具轨迹示意图如图6-10所示。

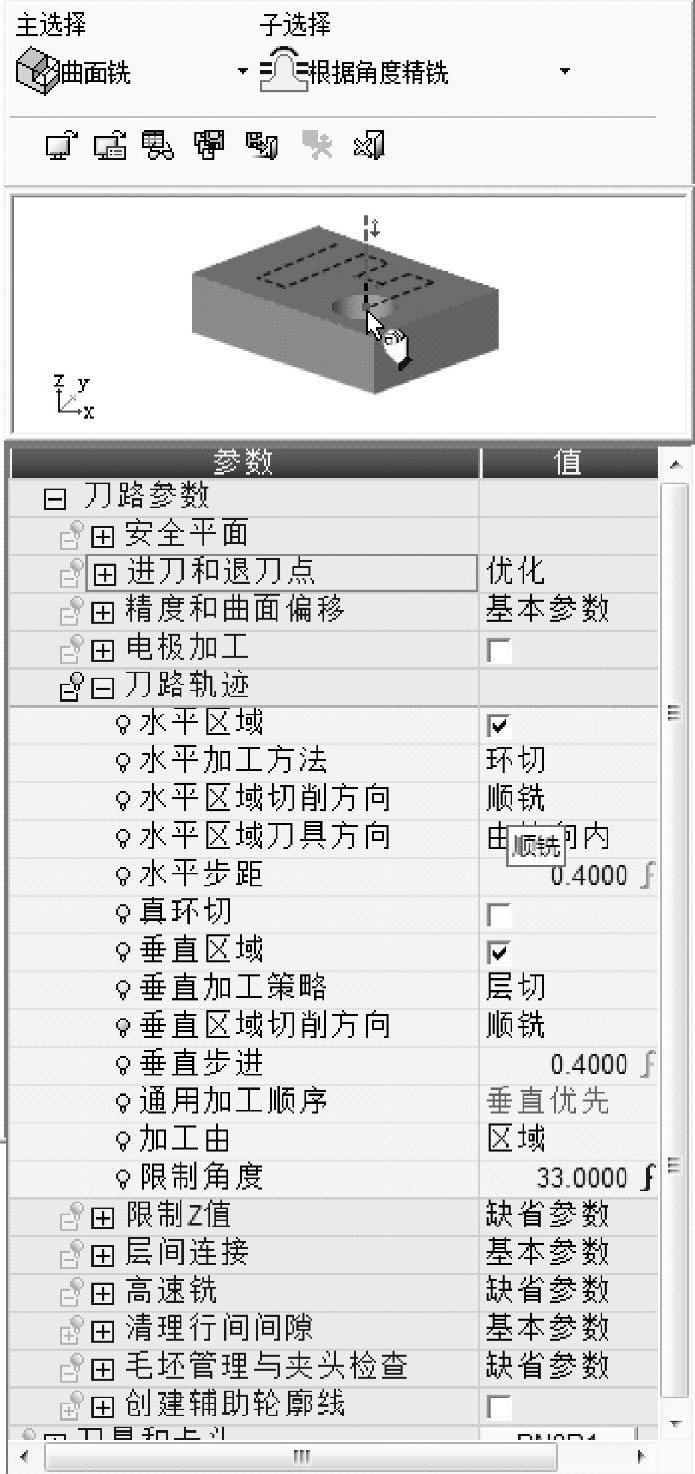

图6-8 根据角度精铣的刀路参数

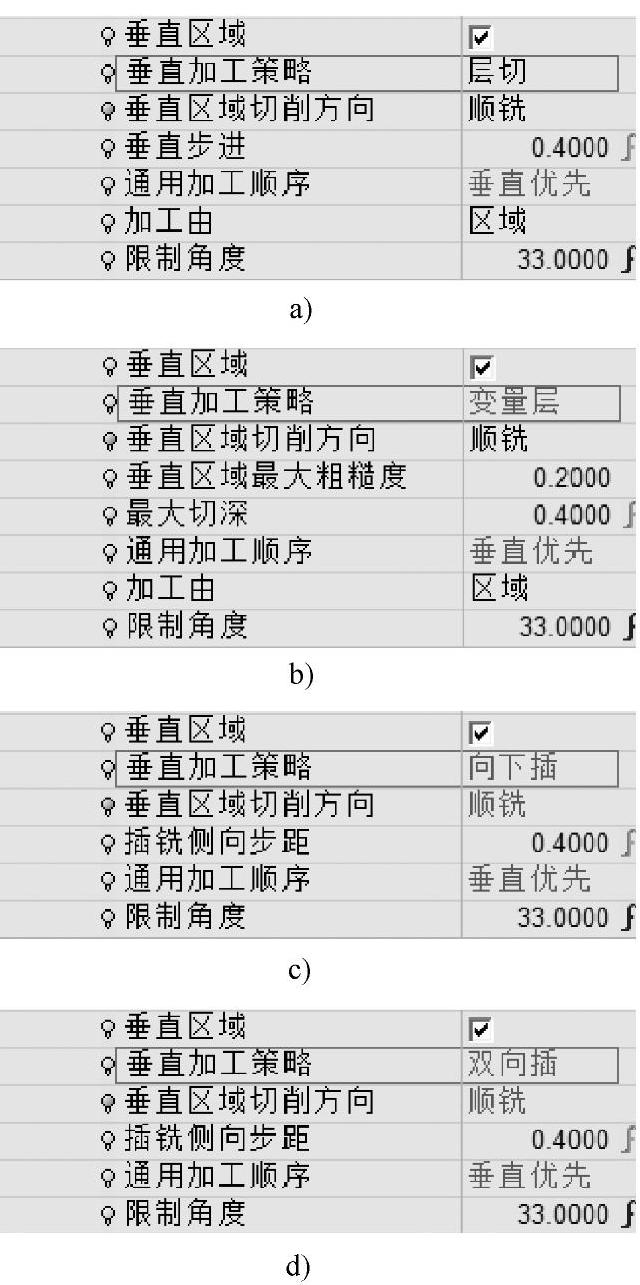

图6-9 垂直加工策略参数(www.daowen.com)

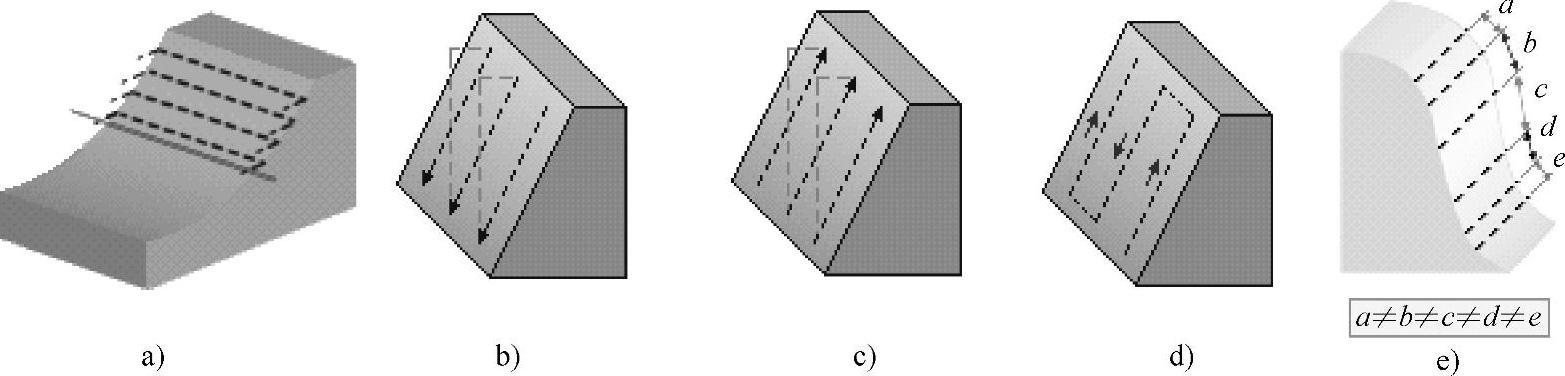

图6-10 垂直加工策略刀具轨迹示意图

a）层切 b）向下插铣 c）向上插铣 d）双向插铣 e）变量层

曲面铣中，精铣水平区域的刀路参数与根据角度精铣的刀路参数基本相同，只缺少了垂直区域切削时的选项。
