体积铣是一种3D粗加工方式，是Cimatron E数控加工中最常用的加工方式之一，目的是铣削工件毛坯的大部分材料，形成零件的初步形状，为后续的进一步加工和精加工作准备。体积铣属于层铣，系统按照零件在不同深度的截面形状计算各层的刀路轨迹。相对于2D体积铣，3D体积铣是以曲面在这一高度的截面线作为轮廓线。体积铣加工方式可分为粗加工平行铣、粗加工环行铣、二次开粗和传统加工程序。其中传统加工程序是针对传统刀具路径设置的加工方式，可以分为毛坯环切-3D、平行切削-3D、环切-3D、插铣、Z型平行切削和Z型放射切削，如图5-1所示。

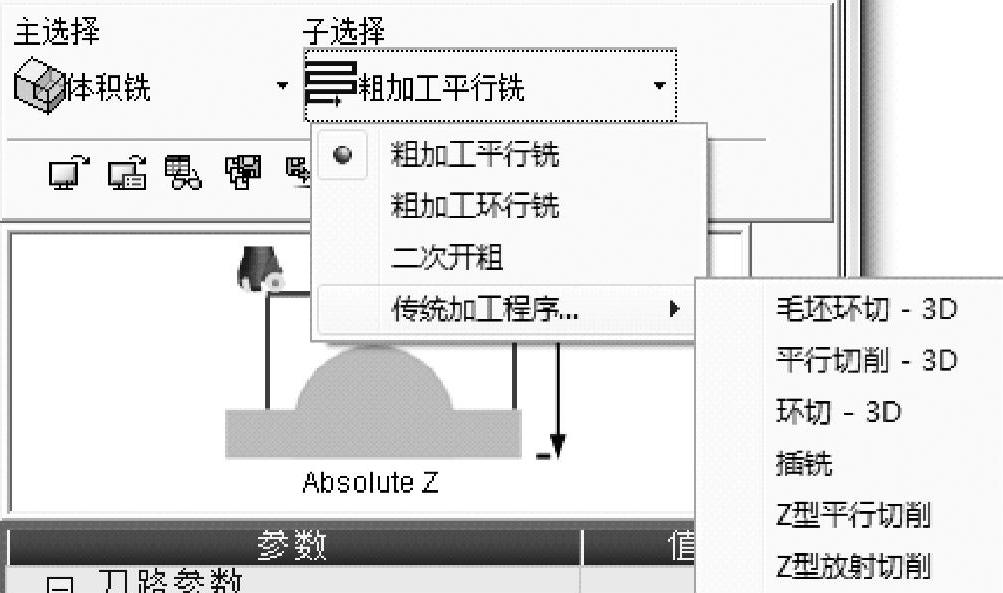

图5-1 体积铣的加工方式

在3D体积铣传统加工程序的加工对象选择中，有【轮廓】、【零件曲面】和【零件2曲面】选项，在粗加工平行铣、粗加工环行铣、二次开粗中有【边界】和【零件曲面】选项。【轮廓】与【边界】的作用是一样的，是用于指定加工范围而不用加工的。选择边界后，曲面上生成的刀具路径被限制在轮廓形成的垂直封闭区域中。【边界】是可选选项，所选轮廓必须是封闭的。使用环形铣刀或球头铣刀加工曲面，当初始切削高度在平面之上时，轮廓的选择是很必要的，这样可避免产生多余的平面周边的刀路轨迹。(www.daowen.com)

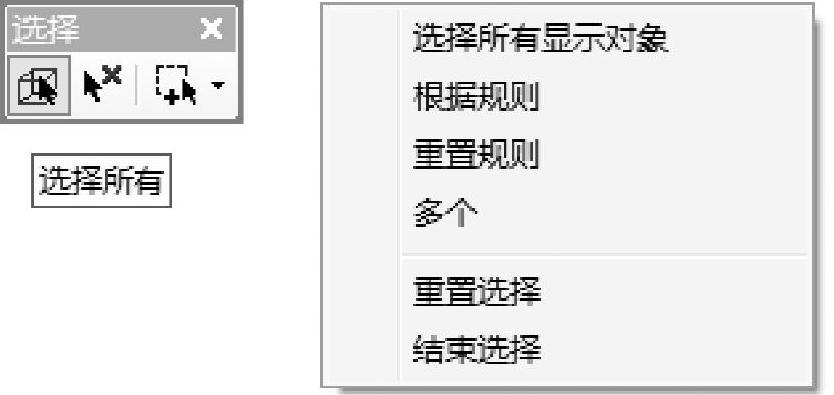

图5-2 曲面的选择方式

通过点选、窗选或选择工具栏中的选项或配合右键快速选择，可以对零件曲面进行选择，并单击中键确定。单击【选择】工具栏中的【】（选择所有）或单击右键在弹出的快捷菜单中选择【选择所示显示对象】选项（图5-2），将会选中所有曲面。
