采用ϕ10mm的钻头对零件中的孔进行钻削加工。刀具类型、工件材料、切削参数等见表4-11。

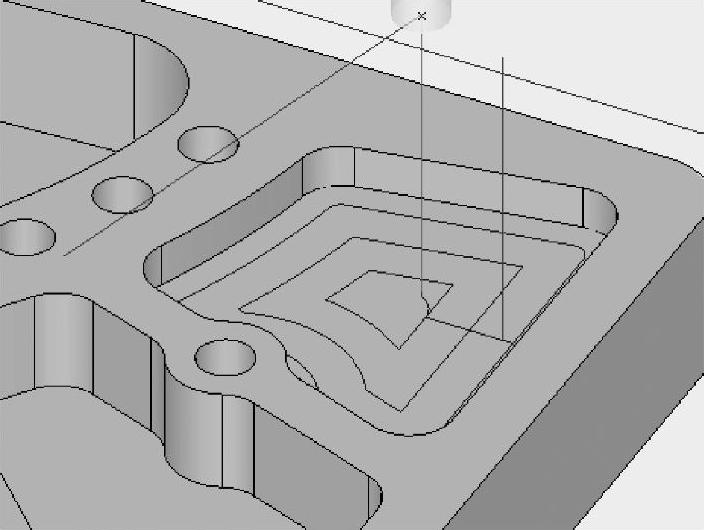

图4-67 零件凹槽五最后的精加工刀具路径

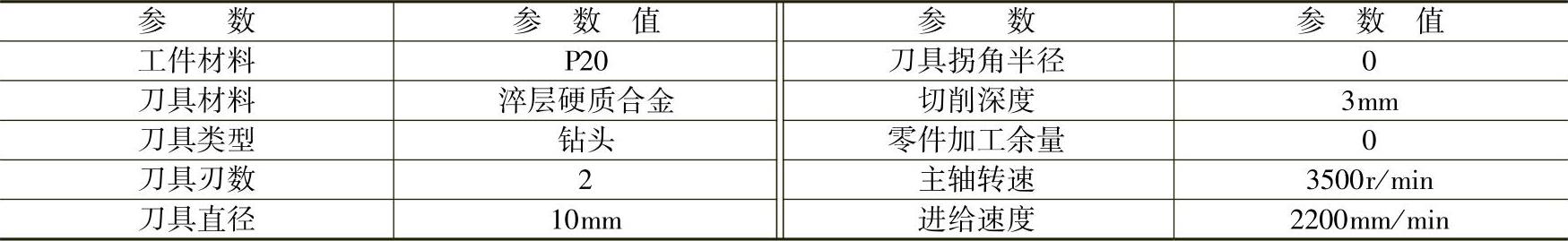

表4-11 钻孔切削参数

1.加工类型

在【加工向导】工具栏中单击【创建加工程序】选项，在弹出的【程序管理器】对话框中选择加工类型。

【主选择】：【钻孔】；

【子选择】：【3轴钻孔】。

2.刀具和卡头

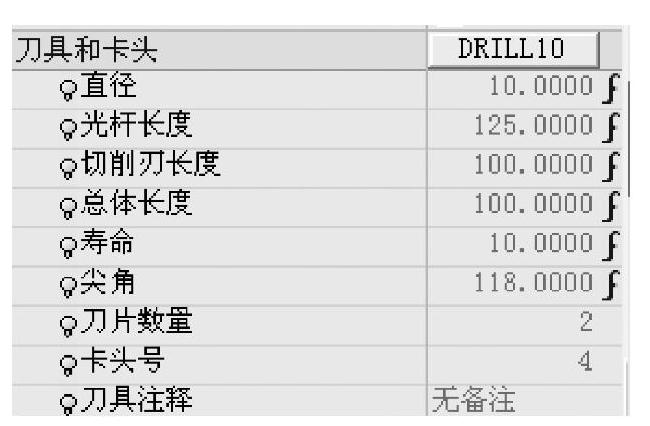

刀具为ϕ10mm的钻头，详细参数如图4-68所示。在刀具型号选项上单击可更改刀具型号。

3.孔加工中点的定义

图4-68 钻孔刀具参数

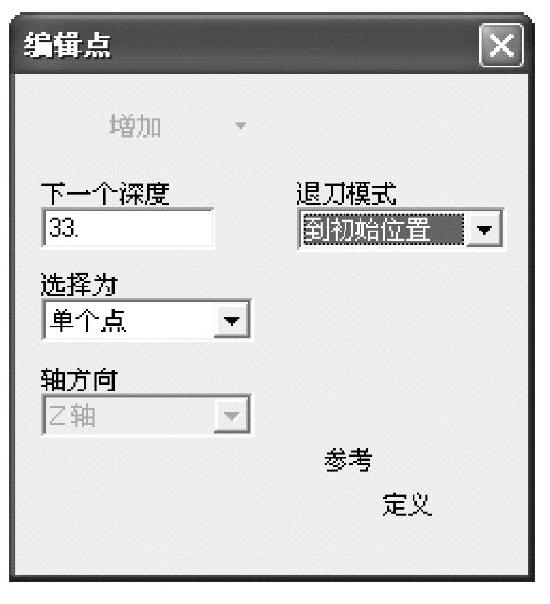

单击【钻孔点】选项，设定【编辑点】对话框参数如图4-69所示。单击图4-70所示的钻孔点，并单击中键确认。

图4-69 钻孔点设置

图4-70 钻孔位置

4.刀路参数

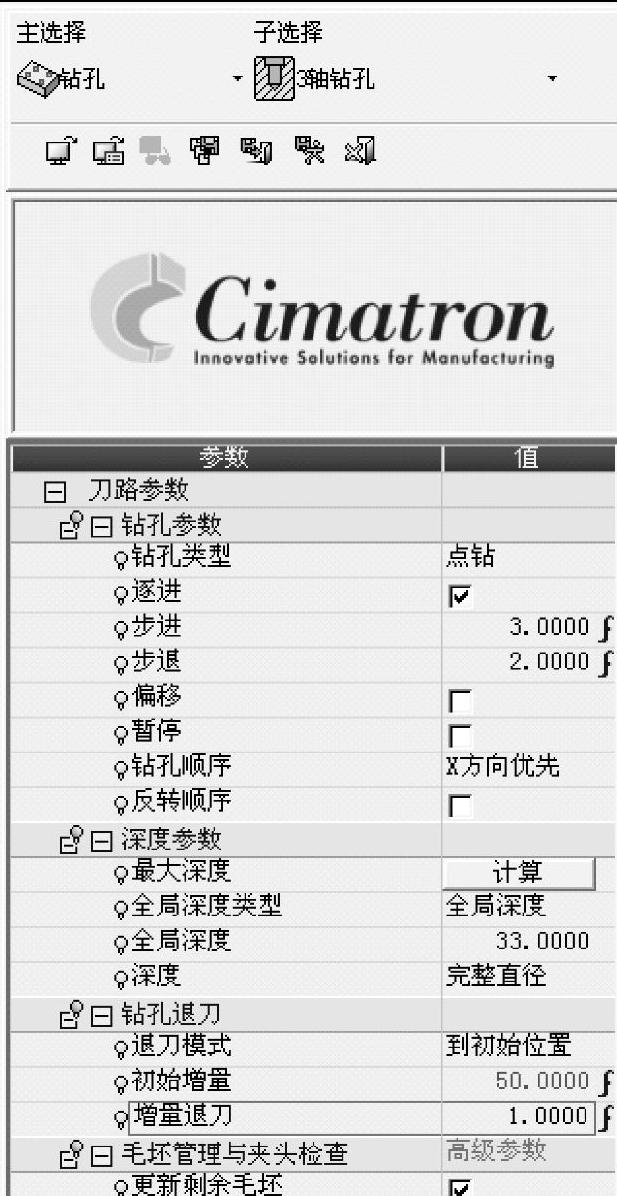

下面仅列出钻孔的主要几项参数，其余各参数如图4-71所示。

1）钻孔参数(www.daowen.com)

【钻孔类型】：【点钻】；

【步进】：【3】；

【步退】：【2】。

2）深度参数

【全局深度类型】：【全局深度】；

【全局深度】：【33】；

【深度】：【完整直径】。

3）钻孔退刀

【退刀模式】：【到初始位置】；

【初始增量】：【50】。

5.机床参数

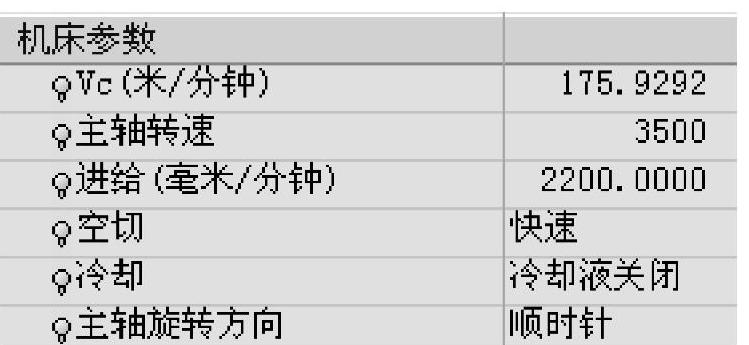

机床参数如图4-72所示。

6.执行程序

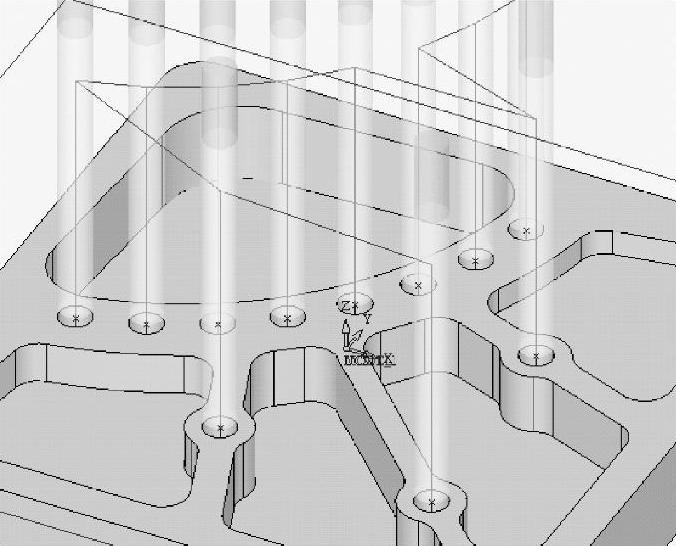

单击【程序管理器】对话框中的【保存并计算】按钮，系统自动进行刀路计算，结果如图4-73所示。

图4-71 钻孔刀路参数

图4-72 机床参数

图4-73 刀具路径
