实验结果分析及优化建议

图3-29所示为采集到的通孔及裂纹回波信号,从图中可以直观看出,采用上述检测工艺参数,对缺陷的检测效果非常好,不仅缺陷回波清晰可见,而且回波信号对缺陷埋藏深度(距离探测面的距离)的定位也是比较准确的。图3-29a中通孔缺陷回波在时基轴上的位置为25mm(与实际位置完全吻合),图3-29b中裂纹缺陷回波在时基轴上的位置为34.8mm(与实际位置误差仅为0.3%)。如图3-30所示,由于裂纹缺陷的长度与探头的直径相等,所以裂纹缺陷基本完全“遮挡”超声波,即发生全反射,因而图3-29b中只有缺陷信号,没有底面回波信号。

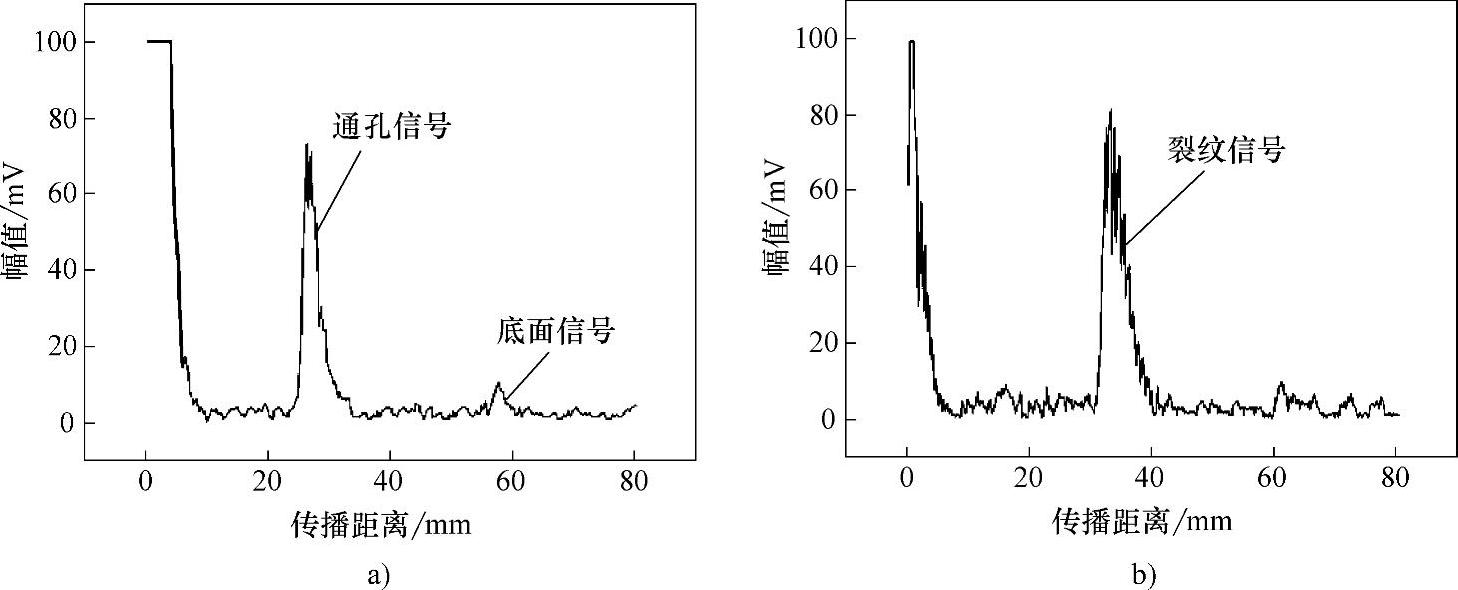

图3-29 激光熔覆再制造试样内部不同缺陷回波信号

a)通孔缺陷回波信号 b)裂纹缺陷回波信号

由于激光熔覆再制造零件是包含熔覆层与基体的复合材质零件,通常情况下,熔覆层与基体材质并不相同,因此理论上即使熔覆层与基体结合完好,不存在任何缺陷,也会在结合界面处产生反射回波。但是,在图3-29所示的缺陷回波信号图中(传播距离为30mm处),并没有看到结合面处产生的反射回波。原因在于,首先激光熔覆层与基体为冶金结合,界面处结合良好,没有出现缺陷;其次本实验选择的熔覆层材料为Fe314合金,基体材料为45钢,两者的声阻抗相差很小,所以没有出现反射回波。熔覆层与基体45钢的各项声学特征参数见表3-1。

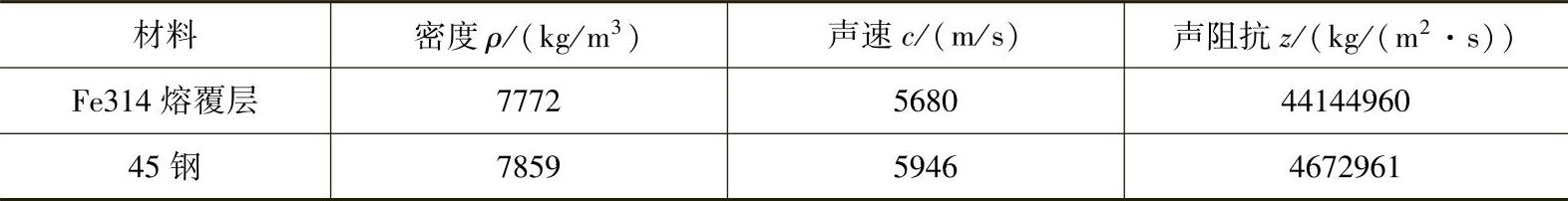

3-1 熔覆层与基体45钢的各项声学特征参数


当熔覆层与基体结合完好时,界面处产生的回波信号强度,主要取决于声压反射率rf[131]


式中,pr为反射声波声压强度;po为入射声波声压强度;z1为第一介质的声阻抗;z2为第二介质的声阻抗。

如图3-28所示,当探头置于熔覆层表面,以纵波垂直检测时,熔覆层与基体结合面处产生的声压反射率为


由此可见,当熔覆层与基体结合完好时,界面处产生的回波信号强度非常微弱(2.8%),各向异性熔覆层组织对声波的衰减也比较强烈,所以探头无法接收到界面处产生的回波信号。

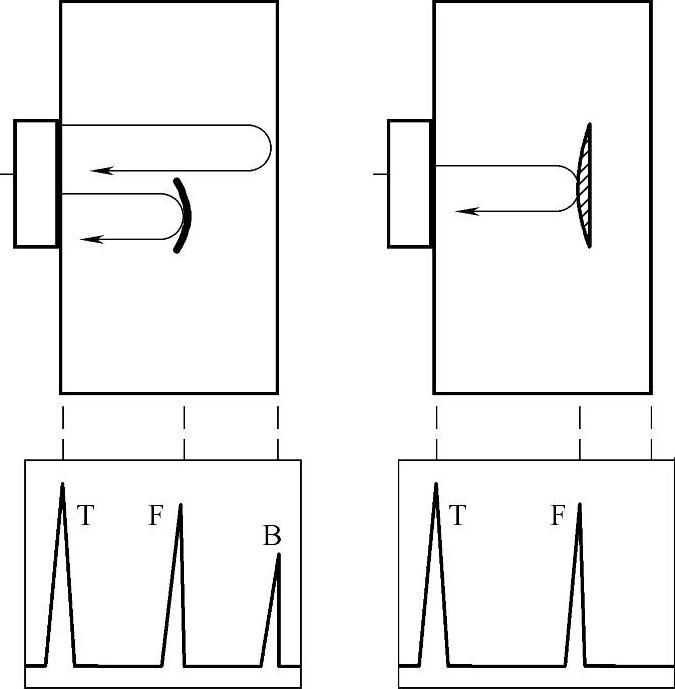

图3-30 超声波与内部裂纹缺陷相互作用示意图

T—始发脉冲 B—底面回波 F—缺陷回波
