浮筒搭设施工平台工艺优化方案

时间:2023-06-20 理论教育 版权反馈
【摘要】:根据现场实际情况,确定施工平台和小运通道的位置、形状、面积及加固措施方案,提出浮筒及配件用量。以1组安装人员(7人)在现场铺设250m2的施工平台和小运通道为例,共需用时9.5h。如果采用彩条布、竹席、帆布、竹胶板、枕木、铁板等铺设施工平台或小运通道,成本均比采用浮筒高。当在小河上搭设施工平台或小运通道时,需在外侧安装栏杆。施工平台或小运通道在安装完毕后,应经项目部安全员验收,符合作业指导书要求后,方可使用。

浮筒搭设施工平台工艺优化方案

(一)适用范围和施工准备

1.适用范围

此工艺适用于在水稻田和泥沼中搭设临时施工平台和修筑运输通道。

2.施工准备

(1)根据工程需要确定浮筒的采购量,按照经济性原则,确定浮筒的规格。

(2)编制浮筒安装工艺手册。对操作人员进行相关培训,使其掌握安装方法。

(3)根据现场实际情况,确定施工平台和小运通道的位置、形状、面积及加固措施方案,提出浮筒及配件(短销、螺栓等)用量。

(二)资源配置和工效

1.资源配置

(1)人员配置见表3-8-7。

表3-8-7 人员配置表

(2)工具配置见表3-8-8。

表3-8-8 工具配置表

2.工效及经济比较

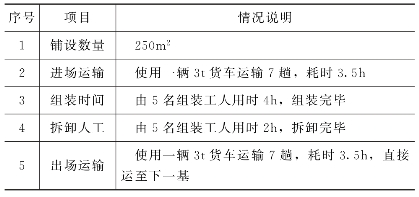

(1)运输及安装耗时。以1组安装人员(7人)在现场铺设250m2的施工平台和小运通道为例,共需用时9.5h(见表3-8-9)。

表3-8-9 运输及组装耗时明细表

(2)浮筒安装费用见表3-8-10。

表3-8-10 浮筒安装费用明细表

(3)与常规材料的费用比较。如果采用彩条布、竹席、帆布、竹胶板、枕木、铁板等铺设施工平台或小运通道,成本均比采用浮筒高。以单基塔位需铺设250m2的面积为例'详细对比数据见表3-8-11。

表3-8-11 浮筒与常规材料费用比较

(4)综合比较。将浮筒与常规材料按照下列项目进行全面、综合的比较,见表3-8-12。

表3-8-12 浮筒与常规材料的综合比较

(三)工艺流程和安装步骤(www.daowen.com)

1.工艺流程

浮筒施工工艺流程图见图3-8-11。

2.安装步骤

(1)浮筒组装和拆卸十分简便,仅需使用表3-8-8所列的常用工器具。安装示意图见图3-8-12。

图3-8-11 施工工艺流程图

图3-8-12 浮筒安装方法示意图

(2)浮筒四角的螺栓孔上标有数字“1”、“2”、“3”、“4”,按数字将浮筒顺序铺放。由4名安装工人站在4个浮筒的外侧安装螺栓、垫片,连接并固定住浮筒,由第5名安装工人站在浮筒上将短销插入中间的螺栓孔。

(3)按上述步骤依次安装,直至完成作业指导书中所要求的形状、面积。

(4)当在小河上搭设施工平台或小运通道时,需在外侧安装栏杆。

注:栏杆属于配件,可定购。

(四)安全环保措施

(1)在水稻田和泥沼地上安装施工平台时,应穿胶鞋,防止血吸虫;在河流上施工时,应正确佩戴救生衣,设专人监护。

(2)在河流上搭设的施工平台或通道,必须安装护栏,护栏牢固可靠,高度不低于1.1m。

(3)对于需在河流上搭设的施工通道或长宽比较大的施工平台,需在适当位置采取加固措施,如安装加装加固平台、安装拉线等。

(4)施工平台或小运通道在安装完毕后,应经项目部安全员验收,符合作业指导书要求后,方可使用。

(5)浮筒接缝严密无缝隙,既能够避免稻田、泥沼的泥水浸漫到表面,保护了材料不受污染、水浸;又避免水泥、砂、石、汽油等渗漏于地下,有利于保护环境;还能避免螺栓、铁钉、铁丝等小材料失落于稻田中,不会给农民耕地留下后遗症。

(6)浮筒浮于水面,不直接接触地表,既不会压坏农田庄稼,也不需要平整土地,减小了工作量,保护了环境,利于青苗协调工作。

(五)质量控制要点

(1)浮筒表面平整,短销和螺栓安装齐全,接缝严密无缝隙。

(2)浮筒表面采用网纹设计,具有较好的防滑效果。

(3)浮筒浮于水面,表面平整,提供了良好的施工作业环境,在浮筒上制作钢筋笼或组装塔片,施工质量和精度能够得到有效保证(见图3-8-13)。

图3-8-13 浮筒搭设施工平台的文明施工效果

(4)浮筒浮于水面,浮力大、强度高、安装简便,极适宜搭设浮桥(见图3-8-14)。

图3-8-14 浮筒搭设施工通道的文明施工效果
