1.ZC—08型接地电阻表

送电线路杆塔接地装置的接地电阻测量，广泛使用ZC—08型接地电阻表，它与电流——电压法测量相比具有操作简单、携带方便等特点，它比较适用测量单个接地体的接地电阻。

接地电阻表是根据电位补偿原理，即电位差计的原理工作的。它由手摇发电机、电流互感器、电位器及检流计等组成。全部机构装于铝合金铸造的携带式盒子内，附件有接地探测针(即辅助电极)和连接导线等。

ZC—08型接地电阻表有两种结构形式，主要区别在于差值电压信号的整流方式不同。一种采用机械整流，一种采用相敏整流。

接地电阻表的使用方法见本书5.6.5接地电阻测量。

接地电阻表应按JJG 366—1986《接地电阻表检定规程》的要求进行检定。检定项目包括外观检查、绝缘电阻、基本误差、位置影响及辅助电极接地电阻影响等，检定周期一般为两年。

2.钩表式接地电阻计

杆塔接地装置的接地电阻测量除使用ZC—08型仪器外，还可用钩表式接地电阻计。它的最大特点是不用辅助电极而直接测量接地电阻。可应用于多处并联接地系统，而不需切断地线。

(1)PROVA—5600型钩表式接地电阻计的构造。

PROVA—5600型接地电阻计的外形尺寸为(长×宽×厚)257mm×100mm×47mm，如图3-7-8所示。

钩部组合用来钩住电极或接地棒，两钩部间不能有间隙，它靠扣压钩部扳机开启。保持钮用来锁住显示器上的数值，开关是电源开关兼功能选择。电池电压为9V，消耗电流40m A。

(2)工作原理。

图3-7-9是一个典型配电系统接地装置，它的电路示意图如图3-7-10(a)所示，图3-7-10(b)是图3-7-10(a)的等效电路。

假设每个电杆接地装置的电阻为R1、R2、R3、…、Rn，则

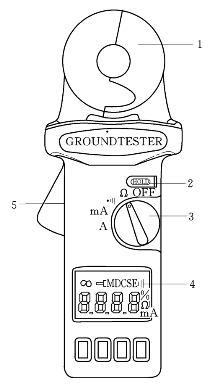

图3-7-8　PROVA—5600型接地电阻计

1—钩部组合(内径φ23mm)；2—保持钮；3—旋盘开关；4—液晶显示(4位数)；5—钩部扳机(www.daowen.com)

式中　Reg——回路中，1、2、3、…、n号杆的等效电阻，Ω。

由图3-7-10(b)可知，在回路上加一定的电压，则

式中　Rg——被测电杆的接地电阻，Ω。

若Rg、R1、R2、R3、…、Rn均相等，且n足够大时，那么Rg≫Req→0。由此可知，测量接地电阻时，只要接地处够多，便可忽略Req所造成的影响，这就是钩表式接地电阻计利用其他杆塔接地装置代替辅助电极的道理。

3.接地电阻的测量

(1)打开钩部，确认钩部保持干净，无杂质、异物时即可扣压扳机数次，让钩部接合面调整到最佳位置。

(2)开机、旋盘开关切于Ω档位。开机后，电阻计将自动校准，以获得较佳的准确度。校准时显示器将显示CAL7、CAL6、…、CAL2、CAL1，须等待自动校准完成。若电阻计发出哗的一声，表示校准完成，方可使用。

(3)勾住待测的接地线，如图3-7-9所示。扣压钩部扳机数次，从显示器上可以读出接地电阻值Rg。

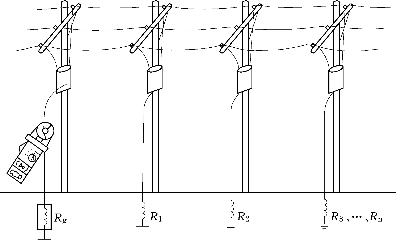

图3-7-9　配电系统接地装置示意图

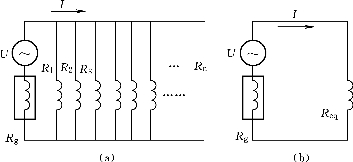

图3-7-10　电路图

(a)并联电路；(b)等效电路

4.注意事项

(1)电阻计在自动校准过程中，严禁勾住任何导体或开启钩部。

(2)开机前，须扣压钩部扳机数次。开机时，不可勾住任何导体。勾住电极后，再扣压扳机数次，以达到最佳的测量效果。
