(一)耐张塔附件安装

1.耐张塔附件安装分类

紧线后在耐张塔上进行割线、安装耐张线夹、连接耐张绝缘子金具串和防振锤安装等作业，称为耐张塔附件安装。耐张塔附件安装又分为以直线塔作紧线操作塔的耐张塔附件安装和以耐张塔作紧线操作塔的耐张塔附件安装。

2.以直线塔作紧线操作塔的耐张塔附件安装应符合的要求

(1)在耐张塔两侧同时对称地即平衡地进行空中锚线，平衡地收紧两侧导线，使两侧锚线卡线器间的导线松弛；

(2)在两侧锚线卡线器间的断线位置处割断导线，采取空中压接的方法进行压接；

(3)在操作塔两侧以空中对接法挂线；

(4)松开空中锚线，安装其他附件。

3.空中锚线操作方法应符合的要求

(1)用空中锚线飞车或人工出线安装卡线器，位置在耐张线夹外3m左右处。

(2)以横担挂线板上的施工孔为锚线孔，在卡线器与锚线孔间设置锚线工具，按次序依次为卡线器、卸扣、锚线钢丝绳套、手扳葫芦(或其他收紧工具)、卸扣、锚线孔。

(3)两侧同时收紧手扳葫芦，使锚线工具逐渐受力，导线逐渐松弛。收紧时应保持操作塔对称平衡受力。

4.耐张转角塔空中临锚注意事项

耐张转角塔进行空中临锚时，应将操作塔放线滑车预先吊在横担上，使其在收紧临锚时保持紧线时的原位置不变。否则滑车因自重下坠，导线不能随临锚收紧而松弛，会造成过牵引量增大。

5.断线注意事项

断线前，应在卡线器后侧0.5～1.0m处，用棕绳将导线松绑在锚线绳上，防止松线时导线出现硬弯；断线后，用棕绳将导线松下。

6.空中对接法操作要求

空中对接法是在空中安装耐张绝缘子和耐张金具(见图3-5-32)，操作方法应符合下列要求：

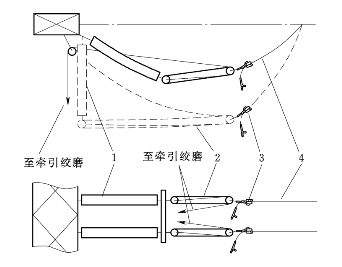

图3-5-32　用空中对接法挂线示意图

1—绝缘子串；2—滑车组；3—卡线器；4—导线

(1)将耐张组装串吊装到横担挂孔上；

(2)在耐张组装串的近线端和临锚卡线器间布置滑车组；

(3)收紧滑车组，对接耐张线夹和耐张金具，并注意采取平衡措施。

7.耐张塔附件安装作业程序规定

中间耐张塔、导线在地面锚线的耐张塔作为紧线操作塔时，其耐张塔的附件安装作业程序应符合下列规定：

(1)装设空中操作平台，空中操作平台的悬挂应符合图3-5-33的要求；

(2)确认导线上所画印记，断线时计入耐张线夹压接所需扣除的长度；

(3)在空中操作平台上安装耐张线夹；

(4)卸下空中操作平台，挂线并拆除锚线工具；

(5)安装其他附件。

8.空中操作平台及其悬挂方法

空中操作平台是一种轻便的有围栏的长方形平台，通常用多点悬挂在空中临锚绳上，为在空中进行耐张线夹压接等作业提供工作平台。空中操作平台悬挂如图3-5-33所示。

9.以直线塔作紧线操作塔时耐张塔计算割线长度应考虑的因素

(1)耐张绝缘子金具组装串实测长度；

(2)紧线滑车在水平和垂直方向偏离挂点而引起的线长差；

(3)同连于一块竖向连板上的上线和下线，由连板倾斜引起的线长差；

(4)后连耐张组装串引起的线长差。

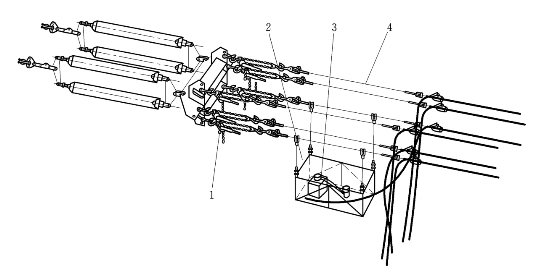

图3-5-33　空中操作平台悬挂

1—手扳葫芦；2—液压机；3—压接平台；4—锚线绳

10.耐张塔附件安装注意事项

(1)用张拉台或其他工具拉直耐张组装串，实测同相所有子导线所对应的耐张绝缘子金具组装串长度。

(2)耐张转角塔上悬挂的放(紧)线滑车向线路转角内侧倾斜，引起导线偏移，使导线较挂线点向内角侧有一个水平位移，并低于挂线点一段距离(即垂直位移)。将偏移后的导线画印点(采用挂线点延伸画印法画印)视为操作导线的临时挂线点，该临时挂线点(即导线画印点)到邻塔导线悬挂点间的水平距离即为操作导线的操作档距，可通过计算求得；临时挂线点与邻塔导线悬挂点间高差也可通过计算求得。

根据操作导线的档距和两端悬挂点高差这两个基本条件，再加上导线紧线张力(可换算成弧垂)，可计算出操作导线由画印点到邻塔悬挂点间的线长，称为操作线长。导线挂线后其挂线操作档两端导线悬挂点间的线长称为理论计算线长，可通过计算求得(其导线张力与相对应的操作导线一致)。操作线长与理论计算线长的差值即为紧线滑车在水平和垂直方向偏离挂点而引起的线长差。

(3)同连于一块竖向连板上的上线和下线，由于竖向连板上下两挂孔连线不处于铅垂方向，而是弧垂曲线的法线方向，所以上下线间存在线长差，需在割线尺寸中加以调整。该线长差可通过计算求得，也可使用经验数据。

(4)操作塔挂线时，在操作塔端导线端部加连耐张组装串，相当于操作塔端导线用均布自重荷载很大的耐张组装串去代替同长度的一段导线，因而使挂线后操作档内导线的水平张力增大。所以，需在操作塔挂线前调整其导线长度，以进行补偿，使挂线后的导线水平张力符合设计要求。后连耐张组装串引起的线长差可通过计算求得。

(5)耐张塔挂线施工时，耐张段长度小于1500m时，导(地)线过牵引不宜超过200mm，大于1500m时，导(地)线过牵引不宜超过300mm。过牵引时，导(地)线的安全系数不得小于2。

(二)直线塔附件安装

1.悬垂线夹安装应符合的要求

(1)六分裂或八分裂导线各子导线的编号及就位顺序按方便于施工的原则而定，如图3-5-34所示。(www.daowen.com)

(2)对于六分裂导线，可根据提线负荷和工器具配置的合理性，采用如图3-5-34(a)所示的三线提线器或两线提线器，并注意采取防止横担偏扭的措施，当负荷较大时，应在横担前后对称提线。当使用的提线器采用连板支撑子导线间距时，应注意从提线器的构造上或施工操作措施上采取子导线间距调整的措施。

(3)对于八分裂导线，一般情况下，使用4套两线提线器提线，在导线横担前后分别悬挂2套，见图3-5-34(b)所示。当负荷较大时，在横担前后各用4套提线器进行提线。提线器的使用数量应通过导线垂直负荷计算确定。

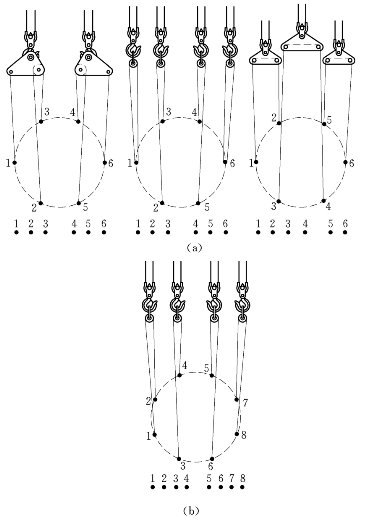

图3-5-34　直线塔导线提线及各子导线编号及就位顺序

(a)六分裂导线提线；(b)八分裂导线提线

(4)提线安装时提线工器具动荷系数应取1.2。

(5)子导线提线器均应悬挂在子导线最终安装位置上方的导线横担主材上，左右提线器的安装间距应适当，使其在提线器操作中互不干扰。

2.直线线夹安装

(1)直线线夹的安装位置不需作调整时即为画印点，需作调整时应先按移印值移位以确定安装位置。

(2)安装直线线夹时，应以横担上悬挂点附近的施工孔为提线安装承力点。横担上未设施工孔时，提线安装方法和承力点位置应经计算确定，不经验算的位置不应作为提线安装承力点。

3.吊钩

提升导线的吊钩应有足够的承托面积。吊钩沿线长方向的承托宽度不得小于导线直径的2.5倍，接触导线部分应衬胶，防止导线损伤和结构变化。

4.施工孔

(1)为方便附件安装作业，在对应导线的横担上方应设置施工孔。

(2)直线塔绝缘子串为V形串时，为方便附件安装作业，在对应导线的横担上方应设置施工孔。

5.直线转角塔线夹安装

直线转角塔安装线夹时，以棕绳将悬垂绝缘子串拢绑在吊具上，防止其因自重作用离开安装位置。对于角度较大的直线转角塔，应慎重选择提线安装方案，对下列项目进行严格验算：

(1)提线安装时的最大导(地)线应力；

(2)提线工具的荷载。

(三)间隔棒安装

(1)安装间隔棒采用专用飞车或人工走线方法。飞车支撑轮不得对导线造成磨损，人工走线时应穿软底鞋。

(2)间隔棒安装位置可用测绳高空测量定位、地面测量定位、计程器定位等方法测定。在跨越电力线路安装间隔棒时，应使用绝缘测绳或其他间接测量方法测量次档距。

(3)安装间隔棒人员必须绑扎安全带，安全带应绑在导线上。安装工具和材料均应用小绳拴在导线上，防止失手掉落。

(4)间隔棒平面应垂直于导线，两极导线间隔棒的安装位置应符合设计要求。

(5)飞车或人工走线跨越电力线路时，必须验算对带电体的净空距离，该距离不得小于最小安全距离，对被跨越电力线路的最小安全距离应符合表3-5-3的要求。验算荷载时取实际荷载的1.2倍，并计算相邻一基悬垂绝缘子串在不平衡张力下产生的偏移。

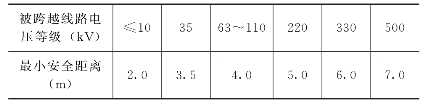

表3-5-3　对被跨越电力线路的最小安全距离

(四)跳线安装

(1)耐张塔的跳线为刚性铝管(或鼠笼式)跳线，统称为硬跳。其主体为刚性结构，两端以软导线与耐张线夹的引流板相连。跳线器材运输和装卸要防止碰撞变形，运到安装现场安装前方可拆除包装。

(2)刚性跳线应严格按照设计文件和安装说明书进行安装。

(3)引流线宜使用未经牵引过的原始状态导线制作，应使原弯曲方向与安装后的弯曲方向相一致，以利外形美观。

(4)先吊装横担两侧的V形绝缘子串。

(5)硬跳在被安装的跳线的地面投影处进行跳线组装。刚性铝管跳线地面组装如图3-5-35所示。

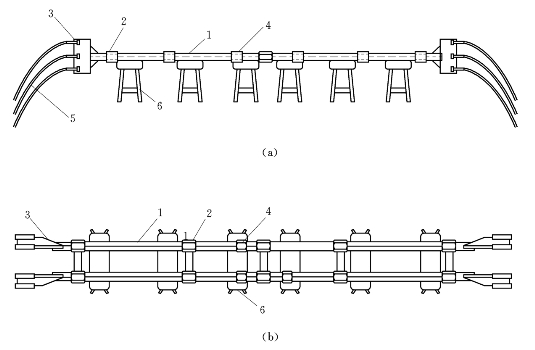

图3-5-35　硬跳在跳线投影下方地面组装

(a)平视图；(b)俯视图
1—管母；2—垂锤片；3—三变一线夹；4—接头；5—软跳线；6—马櫈

1)铝管式硬跳组装时以垫块支垫，调平调直后安装定位连板、间隔棒、垂锤片、8变2线夹，铝管接头内衬涂刷电力脂并调整8变2线夹朝向和角度。

2)鼠笼式硬跳的支垫宜采用支凳，调平调直后安装好间隔棒、软导线等。

(6)将组装好的跳线通过起吊工具(一般为4套起吊工具，其中2套为人力辅助起吊工具)，整体起吊至空中预定位置。跳线吊装方法如图3-5-36所示。

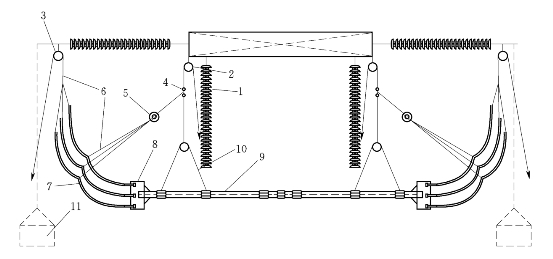

图3-5-36　跳线吊装方法

1—V形绝缘子串；2—3t滑车；3—2t滑车；4—元宝卡子；5—2t手链葫芦；6—φ16尼龙绳；7—导线；8—三变一线夹；9—管母；10—5t吊装带；11—工作吊篮

(7)施工人员沿预先安装好的软梯下至V形绝缘子底端连接硬跳线。

(8)逐根调整软跳线至工艺满足要求后画印，断线、安装引流线夹、对正线夹角度等。

(9)在耐张串端预先设置好的工作吊篮里将上述线夹进行压接后，与耐张线夹连接。

(10)跳线安装后，跳线对塔体最小距离应符合设计要求。

(11)任何气象条件下，跳线均不得与金具摩擦、碰撞。若跳线与导线或金具摩擦，应安装防摩擦金具。

(12)铝管式硬跳的软跳线安装宜采用绳索量比模拟法，用一根绳索模拟导线按跳线形状及弧垂进行比量，然后量取比量绳索的长度，再考虑插入引流管的长度及上下子导线间调整值，确定软跳线下料长度，切割导线，压接引流管，然后将软跳线起吊与耐张管处和8变2线夹连接，再安装软跳线间隔棒，进行外观整形。

铝管式软跳线部分的下料长度也可用计算法确定。

(13)鼠笼式软跳线部分的安装宜采用本线量比模拟法，将鼠笼式硬跳两端的软跳线用绳索绑扎法与耐张管相连，安装间隔棒并整形，然后将压接机用吊篮吊至耐张线夹附近，空中压接引流管，然后与耐张管连接。
