1.特高压输电线路架线工程必须实行张力放线

送变电工程施工单位从1950～1979年，通常采用非张力架线，形式虽然各异，有用人工畜力或拖拉机。自从1980年我国第一条500kV平武送电线路引进了国外牵张架线设备以来，各施工单位普遍采用了低张力(220kV送电线使用较多)及张力放线(500kV送电线路使用较多)。

非张力架线对导线表面极易造成损伤，对日后运行留下故障隐患。因此特高压输电线路架线工程必须实行张力架线，并应遵守国家能源局2013年3月7日发布的《±800kV架空输电线路张力架线施工工艺导则》DL/T 5286—2013和《1000kV架空输电线路张力架线施工工艺导则》DL/T 5290—2013，两项标准均从2013年8月1日起实施。两项标准是特高压架空输电线路张力架线施工、设计、监理工作的依据之一。张力架线施工，除应执行这两项标准外，尚应编制和执行结合实际情况的各种作业指导文件。以下特殊张力架线施工可参照这两项标准，编制专门的特殊架线施工方案和技术措施。

(1)大跨越张力架线施工。

(2)带电跨越张力架线施工。

(3)采用过渡方法的张力架线施工。

(4)采用环形牵放方式的张力架线施工等。

(5)其他特种导线的张力架线施工。

特高压架空输电线路张力架线施工，除应符合这两项标准外，尚应符合国家现行有关标准的规定。

2.张力放线、张力架线及其基本特征

利用牵引机、张力机等施工机具展放导(地)线，使其在展放过程中离开地面和障碍物呈架空状态的放线方法称为张力放线。张力放线连同紧线、挂线、附件安装等各项作业的施工方法，统称为张力架线。张力架线应在保证架线质量的前提下，根据工程具体条件和施工资源条件设计选择张力架线施工工艺流程、施工机具、施工组织及操作方法等。张力架线的基本特征如下：

(1)导线、架空地线在展放过程中处于架空状态。

(2)架线施工称为单元工程，放线、紧线等各项作业在施工段内进行。

(3)施工段不受设计耐张段限制，可以用直线塔作为施工段起止塔，在耐张塔上直通放线。

(4)可以在直线塔紧线并做直线塔锚线。

(5)可在耐张塔上进行平衡挂线。

(6)同极子导线同步展放后，同时进行紧线和附件安装。

3.张力架线施工程序

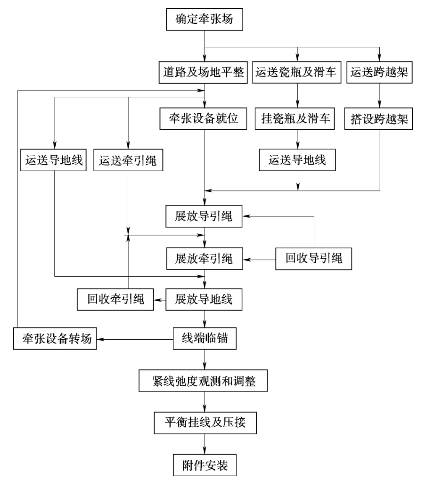

张力架线施工程序如图3-5-1所示。

张力架线施工应根据工程设计文件、施工现场具体条件、施工资源条件等进行施工组织技术设计，确定施工方案，选择施工机具，编制施工作业指导性文件。张力放线的基本程序应符合下列要求：

图3-5-1　张力架线施工程序图

(1)导引绳展放。将初级导引绳用飞行器展放，经人工辅助逐基穿过放线滑车，分段展放后与邻段相连。用已放好的导引绳牵放其他高级别导引绳。

(2)导引绳牵放牵引引绳。用小牵引机收卷导引绳，从而将施工段内的导引绳更换为牵引绳。

(3)牵引绳牵放导线。用主牵引机收卷牵引绳，从而将施工段内的牵引绳更换为导线。

4.直流输电线路导线放线方式

同极多分裂导线的分裂数多为4根、6根、8根。展放同极多分裂导线可分为下列方式：(www.daowen.com)

(1)一次展放同极多分裂导线方式。即用一台(或两台)牵引机经张力机组合成所需多分裂导线的张力轮，用牵放多分裂导线的牵引板和放线滑车配合放线。一次展放同极多分裂导线又可分为下列方式：

1)一牵4。

2)一牵6(2+4)、一牵6(2+2+2)。

3)二牵6(4+2)、一牵6(2+2+2)。

4)一牵8(4+4)、一牵8(2+2+2+2)。

(2)同步展放。即在同一放线施工段内，同极导线采用两套(或两套以上)牵引机、张力机组成的两个(或多个)放线系统进行导线展放时，为使导线蠕变量基本一致，在保持同档距内的放线弧垂基本相同的情况下，其同极子导线到达牵引场的时间差不宜超过0.5h。同步展放可分为下列几种：

1)一般用一牵4+一牵2、2×(一牵4)、2×(一牵3)或二牵6组成的牵引系统来实施导线的同步展放。

2)可采用2×(一牵2)、3×(一牵2)或4×(一牵2)，即用多台牵引机与多台二线张力机配合来实施同步展放。

5.交流输电线路八分裂导线主要放线方式

(1)一牵8。即用一台牵引机，与相应数量张力机相配合，用一牵8走板和九轮放线滑车配合放线。

(2)2×(一牵4)。即用两套一牵4张牵机组展放，用一牵4走板和五轮放线滑车配合放线。

(3)二牵8。即用两台牵引机，与相应数量张力机相配合，用二牵8走板和十一轮放线滑车配合放线。

6.在张力架线全过程中对导线的保护措施

(1)为减少导线损伤，保证输电线路建成后的运行质量，在张力架线全过程中必须对导线采取严格的保护措施；应正确悬挂放线滑车以改善导线在滑车中的通过性；机具在材料选用、外形设计和使用方法上均应有利于保护导线；选择合适的放线张力等，既保证导(地)线架空，又符合防振、防止损伤的要求。

(2)预防电害是张力架线安全施工的突出问题之一。电害来自于雷电、平行和邻近高电压线路的静电感应、邻近强电流线路的电磁感应以及与带电体发生事故性接触。必须对施工全过程采取防止电害的安全措施，设置消除电害的接地系统。

(3)应按照DL 5009.2《电力建设安全工作规程　第2部分：架空电力线路》规定的操作程序装设和拆除临时接地线，新工序接地线未装设，原工序接地线不得拆除，使架空的线路在施工期间始终保持可靠接地。

7.采用张力架线施工的施工段应具备的施工条件

(1)放线段长度宜控制在6～8km，且不宜超过20个放线滑车。当超过时，应采取相应的质量保证措施。

(2)牵、张场地位置应便于牵张设备和材料的运达及布置。牵张场两侧杆塔允许做直线锚线。

(3)耐张塔单侧紧线时，应按设计要求安装临时拉线以平衡对侧导线的水平张力。

(4)耐张段金具组合形式应适合耐张塔附件安装作业。耐张段长度小于1500m时，按过牵引200mm验算耐张塔。耐张组装串中应具有长度调整的金具。

(5)整塔和塔局部结构承载能力和构造应满足施工及维修中挂放线滑车、安装承力工具进行高处作业的需要。施工孔(附件安装施工孔、耐张塔锚线孔、临时拉线孔和放线滑车悬挂孔等)位置合适，数量足够，操作位置有工作面，转角塔可安装临时挂支架，临时挂架等的设计应满足施工负荷及结构受力要求，并便于操作。施工孔孔径与施工工具相匹配。直线塔应设附件安装施工孔，耐张塔应设锚线孔、临时拉线孔和放线滑车悬挂孔等施工孔，孔径与施工工具相配合。

(6)直线挂线联板和耐张挂线联板均应设置施工孔。

(7)用于张力架线的导线，应有良好的质量，在张力放线过程中不应有松股、断股、跳股、背股、开焊、鼓包、扭曲等现象；不得用一个线轴包装两根导线，每根导线长度应符合国家标准或订货合同要求，且应分组等长。

8.其他规定

(1)特种导(地)线(含OPGW)的架设，厂家有高于本标准的特殊要求时，按特殊要求执行。

(2)新技术、新工艺必须经过试验、测试及试点，符合这两项标准要求后方可应用。
