基本规定和施工准备:全面优化建设效率

1.特高压输电线路铁塔组立应执行的规范

在全面总结了我国500kV、750kV架空输电线路,特别是±800kV、1000kV输电线路试验示范工程铁塔组立施工经验,参考了电力行业标准《750kV架空送电线路铁塔组立施工工艺导则》(DL/T 5342),制定了《±800kV架空输电线路铁塔组立施工工艺导则》(DL/T 5287—2013)和《1000kV架空输电线路铁塔组立施工工艺导则》(DL/T 5289—2013)。国家能源局于2013年3月7日发布,从2013年8月1日起正式实施。这几个标准是特高压输电线路铁塔组立施工、设计、管理工作的依据之一。标准给出了多种施工方法,施工单位不论选择何种方法,在工程开工前都要进行施工技术设计,针对所选定的施工方法编制作业指导书,并进行试点。

2.基本规定

(1)各种型式的自立式铁塔采用分解组立时,主要包括下列组塔方法:

1)内悬浮外拉线抱杆分解组塔。

2)内悬浮内拉线抱杆分解组塔。

3)内悬浮外拉线摇臂抱杆分解组塔。

4)落地摇(平)臂抱杆分解组塔。

5)落地双摇臂抱杆分解组塔。

6)落地双平臂抱杆分解组塔。

7)塔式起重机分解组塔。

8)流动式起重机分解组塔。

9)直升机组立铁塔。

(2)在工程开工前应进行施工技术设计,应针对所选定的施工方案编制作业指导书并进行试点。

(3)应对铁塔组立过程中的塔体强度及稳定性进行校验。按极限应力法验算塔体强度时,塔材部件的安装应力应小于强度设计值。钢材、螺栓和锚栓的强度设计值按表3-4-1和表3-4-2的规定取值。

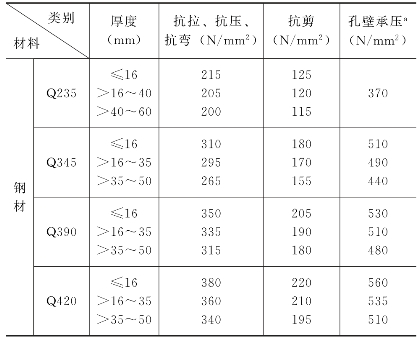

表3-4-1 钢材的强度设计值

a 适用于构件上螺栓端距大于等于1.5d(d为螺栓直径)的情况。

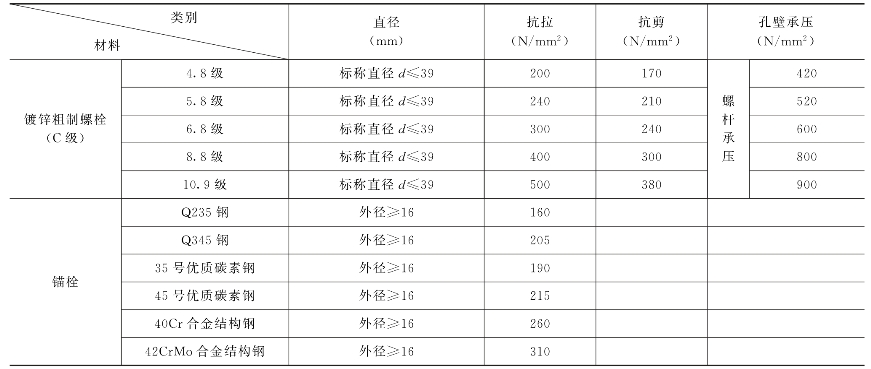

表3-4-2 螺栓和锚栓的强度设计值

注 40Cr合金结构钢、42Cr Mo合金结构钢抗拉强度为热处理后的强度,热处理后的材料机械性能应满足现行国家标准《合金结构钢》GB/T 3077的要求。(www.daowen.com)

(4)应针对塔型特点及地形条件制订相应的施工方案,选择合适的起重及运输设备进行施工。

(5)进行分解组立铁塔施工设计时,必须对所用工器具受力状况进行全面分析、计算,以受力(或力矩)最大值作为选择工器具的依据。

(6)抱杆及其他起重工器具的设计、制造、使用应符合现行国家标准及《电力建设安全工作规程 第2部分:架空电力线路》(DL 5009.2)、《输电线路施工机具设计、试验基本要求》(DL/T 875)、《架空输电线路施工抱杆通用技术条件及试验方法》(DL/T 319)的有关规定。

(7)铁塔组立施工的安全应符合现行行业标准《电力建设安全工程规程 第2部分:架空电力线路》DL 5009.2及相关规程的有关规定。

(8)铁塔组立施工的质量应符合现行行业标准《±800kV及以下直流架空输电线路工程施工及验收规程》(DL/T 5235—2010)《1000kV架空远电线路施工及验收规范》(Q/DW 163—2007)及相关规程的有关规定。

3.施工准备

(1)施工前应熟悉设计文件和铁塔图纸,并进行详细的现场调查。

(2)铁塔图纸会审时,应提出施工、运行、检修等方面的要求。

(3)根据现场调查及图纸会审的结果,选择施工方案,编写施工作业指导书,并进行技术交底。

(4)选择抱杆时应考虑风载荷的影响。

±800kV架空输电线路铁塔组立推荐的抱杆主要参数见表3-4-3。

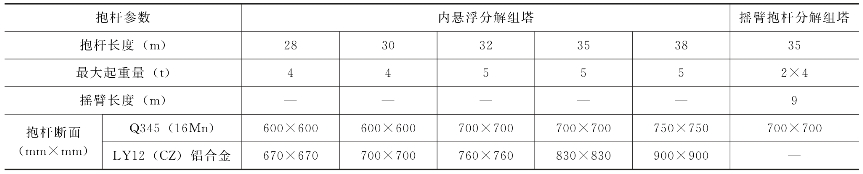

表3-4-3 推荐的抱杆主要参数(±800kV线路)

注 1.若主材为铝合金型材[LY12(CZ)]时,其计算长细比不宜大于100。
2.若主材为Q345(16Mn)钢材时,其计算长细比不宜大于120。

1000kV架空输电线路铁塔组立推荐的抱杆主要参数见表3-4-4。


表3-4-4 推荐内悬浮抱杆的主要参数(1000kV线路)

注 本表中推荐的抱杆主材材质采用Q345。

(5)进入施工现场的机具应进行检验或试验。

(6)进入施工现场的塔材应进行清点和检查(或检验)。

(7)根据安全文明施工的要求和铁塔结构,应配备相应的安全设施。
