1.铁塔基础分类

铁塔基础根据铁塔类型、地形、地质及施工条件不同，一般有下列几种：

(1)现浇混凝土基础。包括钢筋混凝土基础和无筋混凝土基础。根据铁塔与基础的连接方式又有地脚螺栓基础和塔腿主角钢插入式基础。

(2)装配式基础。以所使用材料的不同分为金属装配式基础和钢筋混凝土预制构件装配式基础。

(3)桩式基础。有深桩基础及短桩基础。

1)深桩基础主要是灌注桩基础，多用于地基为弱土层的河滩地带及跨河铁塔基础。

2)短桩基础在送电线路上常用的有两种：

①打桩基础。适用于地耐力很差的弱土层及施工困难的淤泥、流沙、水坑地基。先打入适当数量的混凝土桩，在桩的上面再做成承台式。打桩基础示意图见图3-3-1。

(www.daowen.com)

图3-3-1　打桩基础示意图

②扩底短桩基础。其特点是根据基础形状挖掘，基础以外的原状土不能扰动，上部立柱为圆柱体，下部扩大头近似球形以增加其受力，插入钢筋骨架，安装地脚螺栓，灌注混凝土成桩。这种基础适用于黏性土，能减少土壤的压缩变形和增加抗拔能力。扩底桩基础示意图如图3-3-2所示。

图3-3-2　扩底短柱基础示意图

(4)岩石基础。利用岩石的整体性和坚固性做成基础。岩石基础的类型有直锚式、承台式、嵌固式等几种。

2.铁塔基础工程施工工艺流程

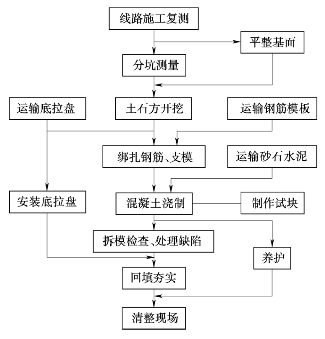

铁塔基础工程施工工艺流程图如图3-3-3所示。

图3-3-3　基础工程施工工艺流程图
