1.施工准备

(1)编制导线装卸及运输施工作业指导书，对施工人员进行安全技术交底。向家坝—上海±800kV特高压直流输电线路工程中首次采用了全钢瓦楞结构导线钢线盘，导线单盘长度3500m、盘外径2.6m、毛重9.8t，必须专门制订装卸运输方案。

(2)准备导线运输入装卸所用的工器具、车辆及起重设备，并进行检验，检验合格方可使用。

(3)对装卸场地、道路、桥梁进行调查，不满足运输条件的道路和桥梁进行修整或加固。

2.资源配置

(1)人员配置见表3-2-2。

(2)设备工具见表3-2-3。

(3)工效：依运距10km计，5辆运输车一天可运约100t。

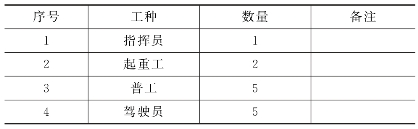

表3-2-2　人员配置表

表3-2-3　设备工具表

3.工艺流程

工艺流程图见图3-2-44。

图3-2-44　导线装卸及运输工艺流程图

4.操作要点

(1)线盘装卸时必须使用专用吊架，如图3-2-45所示，放置线盘时其滚动方向与车辆前进方向相垂直，如图3-2-46所示。

(www.daowen.com)

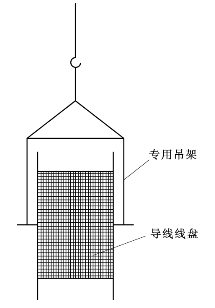

图3-2-45　导线装卸示意图

(2)导线装卸时应设专人指挥，指挥员、起重工及配合人员应统一指挥信号，指挥人员在指挥过程中要使用旗语或口哨进行指挥。

(3)导线线盘两侧分别用两个3t手扳葫芦与车身进行固定，并在线盘底部可滚动方向用枕木掩固，以防止运输过程中线盘在车厢内滚动，如图3-2-46所示。

(4)每辆车装载线盘的数量视车辆的额定载重和车厢的尺寸而定，运输过程中禁止超重、超高。

(5)装卸及运输导线时，要轻装轻放，不得挤压、碰撞，损坏轴套轴幅，保持护板的完好。

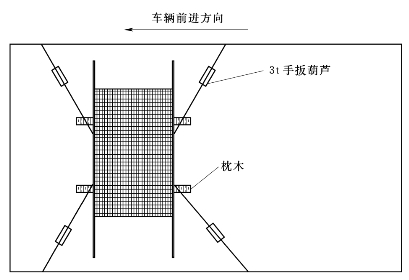

图3-2-46　导线线盘固定示意图

(6)在运输过程中车速不可快，且加速和减速要缓慢，以防线盘前后滑移或滚动。

5.安全环保措施

(1)线轴运输时应立放在车厢内并绑扎牢固，底部用枕木掩固，侧面用手扳葫芦打紧，运输过程中不得在车厢内滚动。

(2)起重机应选在地形平坦且坚硬的位置支撑，以防止起吊过程中起重机发生倾斜。

(3)起重机检测合格证和检测报告齐全并有效，驾驶员应持证上岗。

(4)装卸现场应设临时围栏等安全设施，严禁非施工人员进入装卸现场。

(5)运输过程中需每辆车配一名监护人员，随车监护，在行驶过程中遇有道路狭窄地段监护人员应下车监护车辆通行；车辆通过涵洞、低压线、弱电线路等需要限高的设施路段时要减速观察，必要时采取措施后再通过。

6.质量控制要点

(1)导线装卸前检查外包装，若有损坏现象，应拆开包装检查导线是否受损；线盘运至现场后应再次对外包装进行检查。

(2)线盘在运输和保管的过程中应立放，严禁平放。

(3)导线存放的地面应平整、无积水和凸起石块。

(4)轴线滚动时的方向要与导线卷绕方向相同，防止线层松散。
