输电线路施工现场调查及其重要性

时间:2023-06-20 理论教育 版权反馈
【摘要】:输电线路施工现场调查的目的是为了编制施工组织设计,指导现场施工。通过现场调查了解该线路工程的地形、地质、交通运输情况、交叉跨越情况,核对施工设计资料,修正工程预算,以便制订合理的施工方案,保证施工质量,如期完成施工任务。主管工程的领导、技术、计划等有关部门认真做好施工现场调查工作。

输电线路施工现场调查及其重要性

施工现场调查分为:为从设计到施工的大包形式的投标进行的现场调查;只为施工投标进行的现场调查;中标或上级下达任务后只为组织施工进行的现场调查。这里仅就上级下达任务后为组织施工而作的现场调查进行分析,其他任务的现场调查可作参考。

输电线路施工现场调查的目的是为了编制施工组织设计,指导现场施工。通过现场调查了解该线路工程的地形、地质交通运输情况、交叉跨越情况,核对施工设计资料,修正工程预算,以便制订合理的施工方案,保证施工质量,如期完成施工任务。主管工程的领导、技术、计划等有关部门认真做好施工现场调查工作。

1.现场调查的依据

(1)上级下达的年度施工计划任务书。

(2)建设单位提供的施工设计资料及施工图会审纪要。

(3)50000∶1的地形图

(4)准备投入该工程的施工队伍和技术装备。

2.现场调查内容

(1)线路路径情况,包括路径沿线经过地区的行政归属(市、区、县、乡)、地形、地质、当地风俗人情、劳动力、可利用的地方材料等。

(2)交通运输情况。

1)沿线可利用的铁路运输情况、控制范围、货站场地、卸货能力,选出理想的铁路到站。

2)沿线可以利用的主要公路、大路,确定运输区段内控制范围,路面及桥梁等加固修理的程度,统计出修路工作量。

3)选出材料站,计算出工地运输半径,确定运输方案。

(3)杆位调查。

1)杆塔位所在地的青苗种类、面积(包括损伤范围)、生长季节、价格及行政归属。

2)杆塔位的地形、地质情况,应注意是否属于流沙坑、水坑等。

3)确定每基杆塔基面下降土方量及施工方法。(www.daowen.com)

4)施工材料能否运至杆塔位,修小运路长度、人抬运距离;如果使用索道运输,应考虑所修索道数量及控制范围。

(4)施工中的特殊问题。

1)施工困难地段,跨河、泥沼地带的特殊施工方案。

2)被跨电力线路停电的安排,不停电跨越的施工方案。

(5)沿线生活供应。

1)施工驻点、材料站等临时建筑的地点、规模及材料、人工等费用估算。

2)沿线劳动力、水电、住房、生活供应情况。

3)地方材料砂、石、水供应情况。

4)确定施工力量部署,施工区段划分。

3.现场调查总结报告内容

(1)把现场调查整理成文字及图表的完整报告,为编写施工组织设计提供依据。

(2)根据现场调查资料校核施工图纸资料内容是否与现场符合,提出需要变更设计的内容。

(3)按照调查结果计算工程量,修正预算。

4.现场调查表格

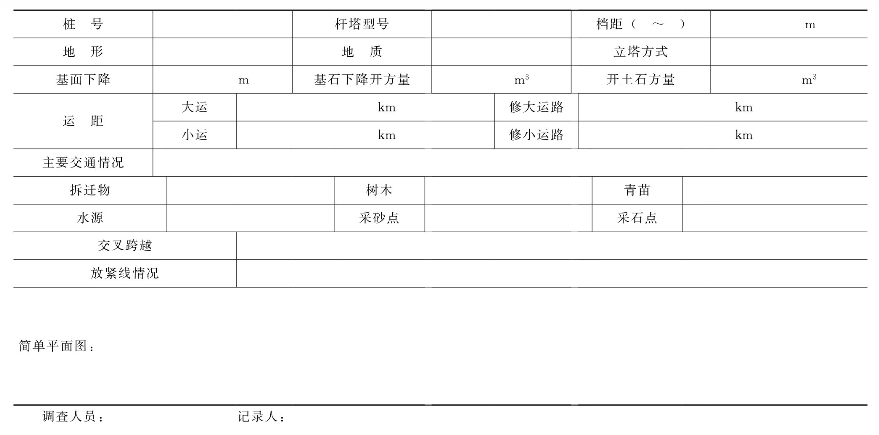

输电线路调查表见表3-1-8。

表3-1-8 线路调查表年月日
