为了清晰、直观地描述监理服务的程序,应编制1000kV晋东南—南阳—荆门输电线路工程监理服务程序图,从监理投标阶段开始,直到监理合同结束,服务的程序依照电力基本建设程序和工程施工基本程序进行,服务内容完全响应招标文件要求。
主要的监理服务工作程序如下:
(1)工程监理工作总程序,见图2-6-1。
(2)工程设计监理工作程序,见图2-6-2。
(3)工程项目施工监理工作程序,见图2-6-3。
(4)施工质量监理工作程序,见图2-6-4。
(5)施工进度监理工作程序,见图2-6-5。
(6)工程投资监理工作程序,见图2-6-6。
(7)工程安全监理工作程序,见图2-6-7。
(8)工程进度款支付程序,见图2-6-8。
(9)工程竣工结算审核程序,见图2-6-9。
(10)合同管理程序,见图2-6-10。
(11)信息管理服务程序,见图2-6-11。
(12)组织协调监理服务程序,见图2-6-12。
(13)施工组织设计(方案)监理程序,见图2-6-13。
(14)施工方案监理审查程序,见图2-6-14。
(15)隐蔽工程质量控制程序,见图2-6-15。
(16)工程竣工验收监理程序,见图2-6-16。
(17)工程质量事故处理工作程序,见图2-6-17。
(18)工程变更(洽商)处理工作程序,见图2-6-18。
(19)工程索赔处理工作程序,见图2-6-19。

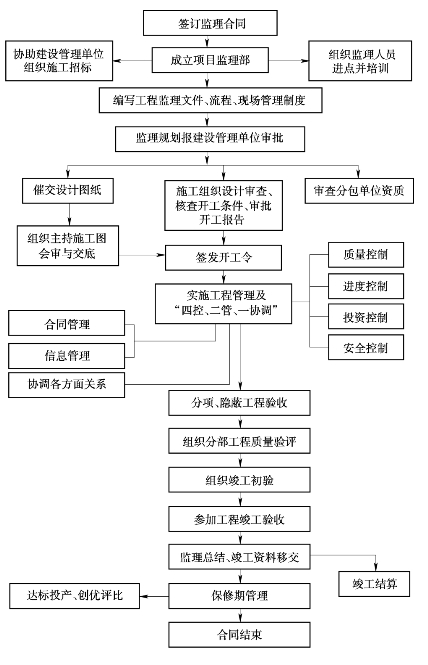

图2-6-1 工程监理工作总程序

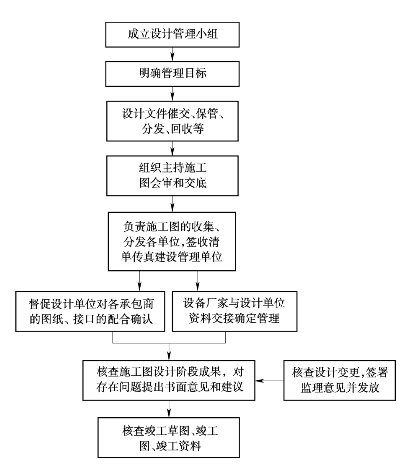

图2-6-2 工程设计管理工作程序

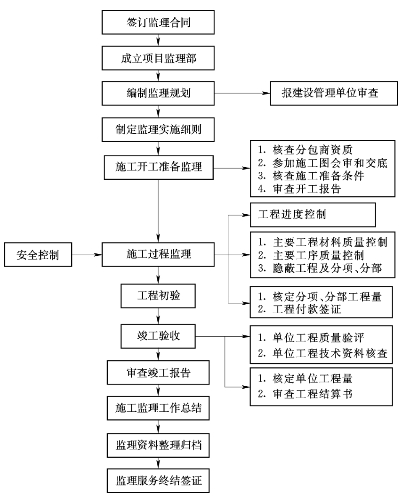

图2-6-3 工程项目施工监理工作程序
图2-6-4 施工质量监理工作程序
(www.daowen.com)

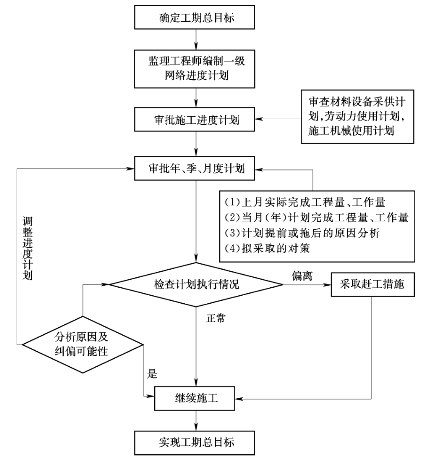

图2-6-5 工程进度监理工作程序
图2-6-6 工程投资监理工作程序

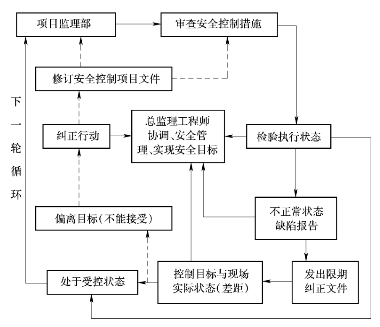

图2-6-7 工程安全监理工作程序

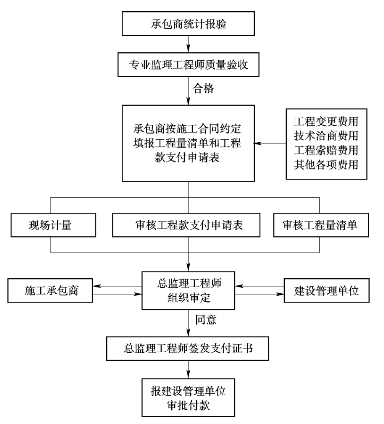

图2-6-8 工程进度款支付程序

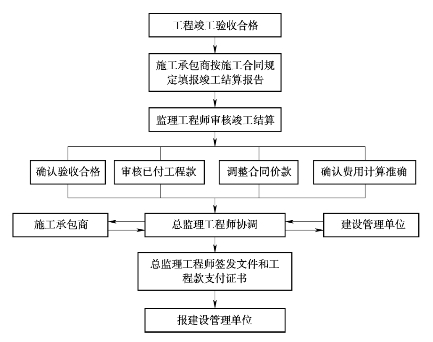

图2-6-9 工程竣工结算审核程序

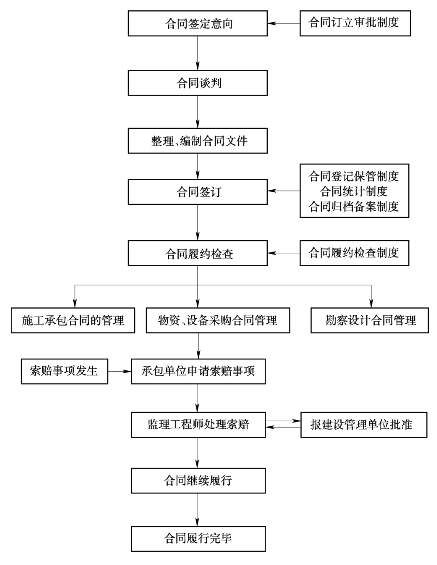

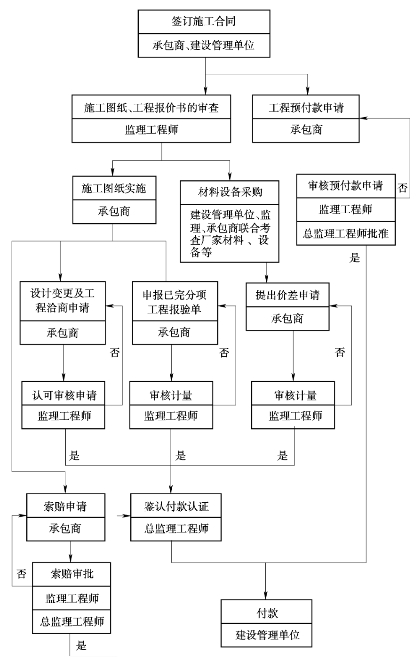

图2-6-10 合同管理工作流程图

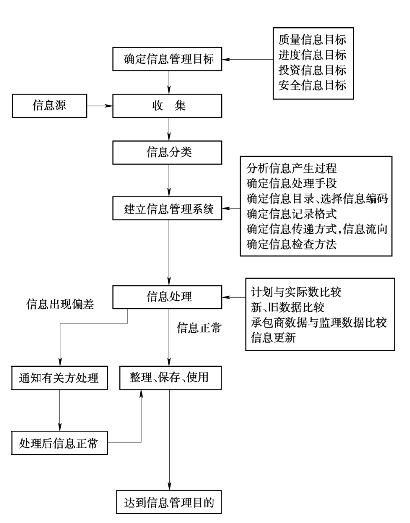

图2-6-11 信息管理服务程序

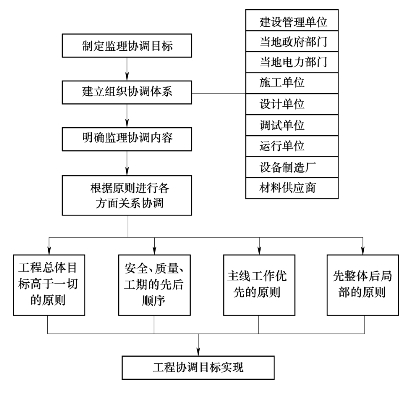

图2-6-12 组织协调监理服务程序

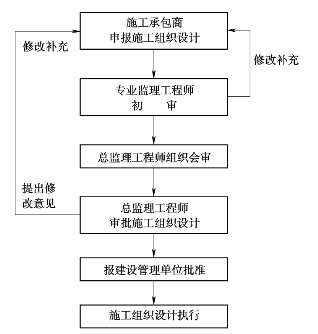

图2-6-13 施工组织设计监理审查程序

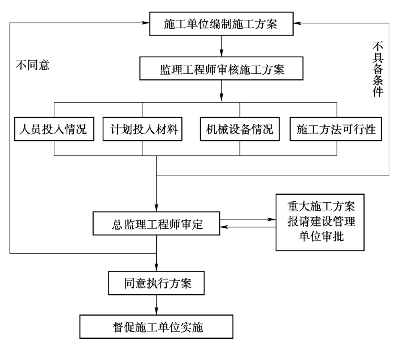

图2-6-14 施工方案监理审查程序

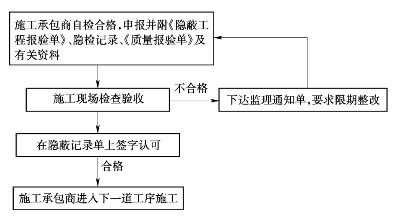

图2-6-15 隐蔽工程质量控制程序

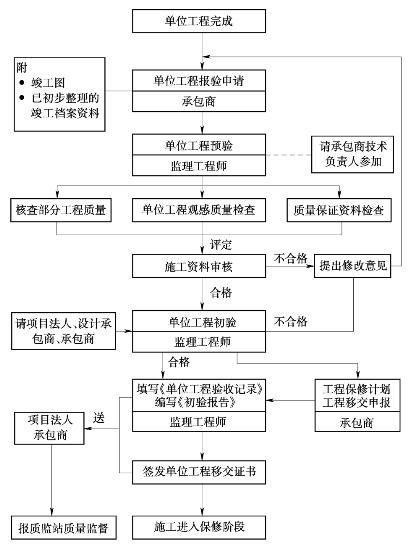

图2-6-16 工程竣工验收监理工作程序

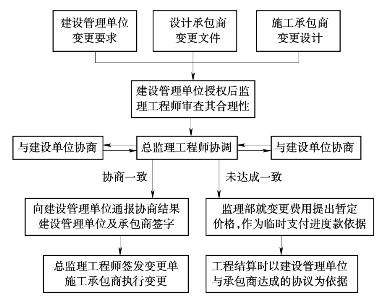

图2-6-17 工程变更(洽商)处理工作程序

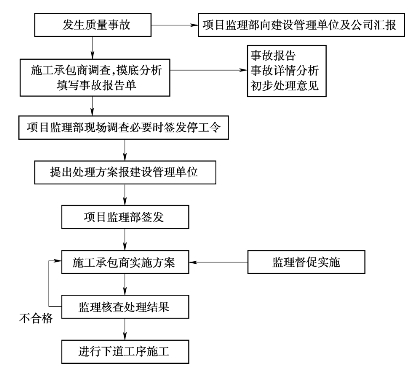

图2-6-18 工程质量事故处理工作程序

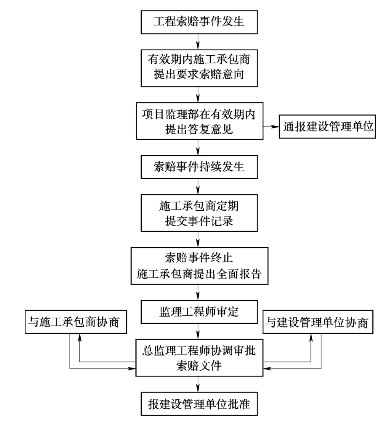

图2-6-19 工程索赔处理工作程序
