（一）左声道额定输出功率的测试

1.测试仪器

①数字信号发生器。

②数字毫伏表。

③示波器。

④电源变压器。

⑤6Ω负载，10W。

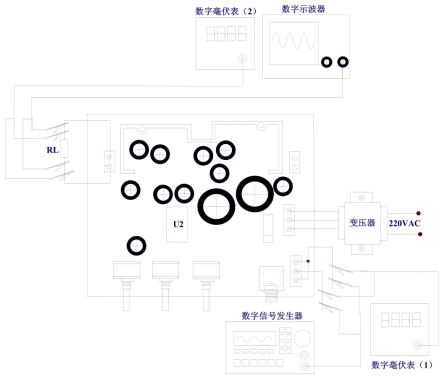

2.仪器仪表的连接

按右图连接。

3.左声道额定输出功率的测试

①对数字毫伏表进行校零。

②将音量控制电位器调到最大位置，高音和低音调节电位器调到中间位置，并在整个测试过程中保持不变。

③数字信号发生器输出正弦波信号，其信号频率在100Hz～20kHz范围内可调。

④由小到大，调节数字信号发生器输出信号幅度，使示波器所显示的正弦幅度最大，且不失真，并按下表的频率点要求进行测试，将输出端所接的数字毫伏表（2）的读数记录在表中，并根据算出对应的输出功率。

图2-10-1

表2-10-1

（二）右声道额定输出功率的测试

1.测试仪器

①数字信号发生器。

②数字毫伏表。

③示波器。

④电源变压器。

⑤6Ω负载，10W。

2.仪器仪表的连接

按右图连接。

3.右声道额定输出功率的测试

①对数字毫伏表进行校零。

②将音量控制电位器调到最大位置，高音和低音调节电位器调到中间位置，并在整个测试过程中保持不变。

③数字信号发生器输出正弦波信号，其信号频率在100Hz～20kHz范围内可调。

④由小到大，调节数字信号发生器输出信号幅度，使示波器所显示的正弦幅度最大，且不失真，并按下表的频率点要求进行测试，将输出端所接的数字毫伏表（2）的读 数记录在表中，并根据，算 出对应的输出功率。

图2-10-2

表2-10-2

（三）左声道最大功率的测试

1.测试仪器

①数字信号发生器。

②数字毫伏表。

③电源变压器。

④6Ω负载，10W。

2.仪器仪表的连接

按右图连接。

3.左声道最大功率的测试

①对数字毫伏表进行校零。

②将音量控制电位器，以及高音和低音调节电位器调到最大位置，并在整个测试过程中保持不变。

图2-10-3

③数字信号发生器输出正弦波信号，其信号频率100Hz～20kHz。

④由小到大，调节示数字信号发生器输出信号幅度，使数字毫伏表（2）读数最大，波形可以失真。按下表的频率点要求进行测试，将输出端所接的数字毫伏表（2）的读 数记录在表中，并根据，算出对应的输出功率。

表2-10-3

（四）右声道最大功率的测试

1.测试仪器

①数字信号发生器。

②数字毫伏表。

③电源变压器。

④6Ω负载，10W。

2.仪器仪表的连接

按右图连接。

3.右声道最大功率的测试

①对数字毫伏表进行校零。

②将音量控制电位器，以及高音和低音调节电位器调到最大位置，并在整个测试过程中保持不变。

③数字信号发生器输出正弦波信号，其信号频率100Hz～20kHz。

④由小到大，调节示数字信号发生器输出信号幅度，使数字毫伏表（2）读数最大，波形可以失真。按下表的频率点要求进行测试，将输出端所接的数字毫伏表（2）的读 数记录在表中，并根据，算出对应的输出功率。

图2-10-4

表2-10-4

（五）左声道信噪比的测试

1.测试仪器

①数字信号发生器。

②数字毫伏表。

③示波器。

④电源变压器。

⑤6Ω负载，10W。

2.仪器仪表的连接

按右图连接。

3.左声道信噪比的测试

①对数字毫伏表进行校零。

②数字信号发生器输出正弦波信号，其频率1kHz。根据下表的测试条件进行测试，并记录输出电压VS和VN，即数字毫伏表（2）的读数，然后根据公式计算出信噪比SNR。

表2-10-5

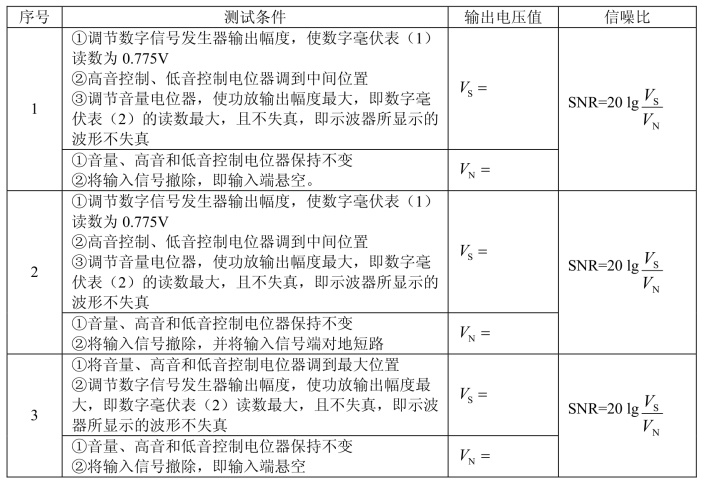

表2-10-5　左声道读数记录与信噪比（SNR）计算

续表

④数字信号发生器输出正弦波信号，其频率16kHz。根据下表的测试条件进行测试，并记录输出电压VS和VN，即数字毫伏表（2）的读数，然后根据公式计算出信噪比SNR。

表2-10-6　左声道读数记录与信噪比（SNR）计算

续表

（六）右声道信噪比的测试

1.测试仪器

①数字信号发生器。

②数字毫伏表。

③示波器。

④电源变压器。(www.daowen.com)

⑤6Ω负载，10W。

2.仪器仪表的连接

按右图连接。

3.信噪比的测试

①对数字毫伏表进行校零。

②检查功放电路能否正常工作：接通电源，调整示波器，使其显示稳定的正弦波信号，正弦波信号应正常，无失真，无噪声。如果有失真，有噪声，说明电路有故障或连线有错误。

③数字信号发生器输出正弦波信号，其频率1kHz。根据下表的测试条件进行测试，并记录输出电压VS和VN，即数字毫伏表（2）的读数，然后根据公式计算出信噪比SNR。

图2-10-6

表2-10-7　右声道读数记录与信噪比（SNR）计算

续表

④数字信号发生器输出正弦波信号，其频率16kHz。根据下表的测试条件进行测试，并记录输出电压VS和VN，即数字毫伏表（2）的读数，然后根据公式计算出信噪比SNR。

表2-10-8　右声道读数记录与信噪比（SNR）计算

续表

图2-10-7

（七）左声道带宽测试

1.测试仪器

①数字信号发生器。

②数字毫伏表。

③示波器。

④电源变压器。

⑤6Ω负载，10W。

2.仪器仪表的连接

按右图连接仪器仪表后，做如下操作。

①对数字毫伏表进行校零。

②数字信号发生器输出正弦波信号，其信号频率20Hz～30kHz。调整数字信号发生器输出幅度，使数字毫伏表（1）读数为400mV，并在频率20Hz～30kHz范围内保持400mV不变。

④按左声道带宽测试记录表中的频率点要求进行测试，将输出端所接的数字毫伏表（2）读数记录在表中，然后换算成分贝。

3.左声道带宽的测试

（1）高音控制、低音控制电位器调到中间位置。

①调节音量控制电位器使数字示波器上显示的波形幅度最大，并且不失真，要求在整个测试过程中，音量控制、高音控制和低音控制电位器保持不变。

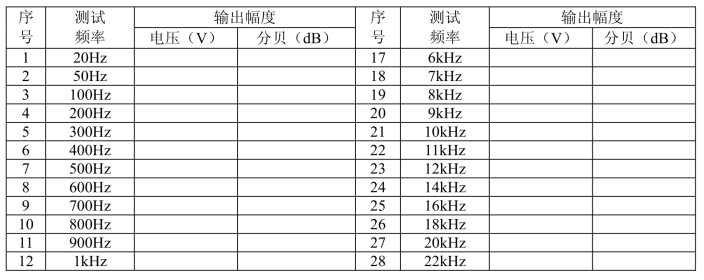

表2-10-9　左声道带宽测试记录表

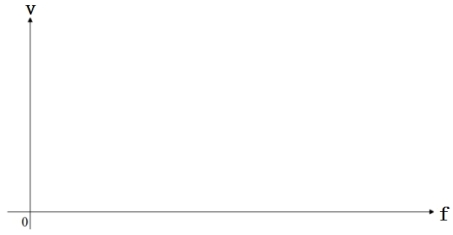

②将上面所测得的电压数据标入如下坐标中，并将所有坐标点连成一条曲线，得到带宽测试曲线。

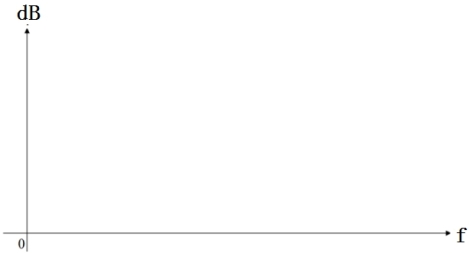

③将上面所测得的电压数据标换算成分贝（dB）后标入如下坐标中，并将所有坐标点连成一条曲线，得到带宽测试分贝曲线。

（2）高音控制、低音控制电位器调到最大位置。

①调节音量控制电位器使数字示波器上显示的波形幅度最大，并且不失真，要求在整个测试过程中，音量控制、高音控制和低音控制电位器保持不变。

表2-10-10　左声道带宽测试记录表

②将上面所测得的电压数据标入如下坐标中，并将所有坐标点连成一条曲线，得到带宽测试曲线。

③将上面所测得的电压数据标换算成分贝（dB）后标入如下坐标中，并将所有坐标点连成一条曲线，得到带宽测试分贝曲线。

（3）高音控制、低音控制电位器调到最小位置。

①调节音量控制电位器使数字示波器上显示的波形幅度最大，并且不失真，要求在整个测试过程中，音量控制、高音控制和低音控制电位器保持不变。

表2-10-11　左声道带宽测试记录表

②将上面所测得的电压数据标入如下坐标中，并将所有坐标点连成一条曲线，得到带宽测试曲线。

③将上面所测得的电压数据标换算成分贝（dB）后标入如下坐标中，并将所有坐标点连成一条曲线，得到带宽测试分贝曲线。

（八）右声道带宽测试

1.测试仪器

①数字信号发生器。

②数字毫伏表。

③示波器。

④电源变压器。

⑤6Ω负载，10W。

2.仪器仪表的连接

按右图连接仪器仪表后，做如下操作。

①对数字毫伏表进行校零。

②数字信号发生器输出正弦波信号，其信号频率20Hz～30kHz。调整数字信号发生器输出幅度，使数字毫伏表（1）读数为400mV，并在频率20Hz～30kHz范围内保持400mV不变。

④按左声道带宽测试记录表中的频率点要求进行测试，将输出端所接的数字毫伏表（2）读数记录在表中，然后换算成分贝。

3.右声道带宽的测试

（1）高音控制、低音控制电位器调到中间位置。

①调节音量控制电位器使数字示波器上显示的波形幅度最大，并且不失真，要求在整个测试过程中，音量控制、高音控制和低音控制电位器保持不变。

图2-10-8

表2-10-12　右声道带宽测试记录表

②将上面所测得的电压数据标入如下坐标中，并将所有坐标点连成一条曲线，得到带宽测试曲线。

③将上面所测得的电压数据标换算成分贝（dB）后标入如下坐标中，并将所有坐标点连成一条曲线，得到带宽测试分贝曲线。

（2）高音控制、低音控制电位器调到最大位置。

①调节音量控制电位器使数字示波器上显示的波形幅度最大，并且不失真，要求在整个测试过程中，音量控制、高音控制和低音控制电位器保持不变。

表2-10-13　右声道带宽测试记录表

②将上面所测得的电压数据标入如下坐标中，并将所有坐标点连成一条曲线，得到带宽测试曲线。

③将上面所测得的电压数据标换算成分贝（dB）后标入如下坐标中，并将所有坐标点连成一条曲线，得到带宽测试分贝曲线。

（2）高音控制、低音控制电位器调到最小位置。

①调节音量控制电位器使数字示波器上显示的波形幅度最大，并且不失真，要求在整个测试过程中，音量控制、高音控制和低音控制电位器保持不变。

表2-10-14　右声道带宽测试记录表

续表

②将上面所测得的电压数据标入如下坐标中，并将所有坐标点连成一条曲线，得到带宽测试曲线。

③将上面所测得的电压数据标换算成分贝（dB）后标入如下坐标中，并将所有坐标点连成一条曲线，得到带宽测试分贝曲线。
