1.按图2-6-1要求接入电源变压器

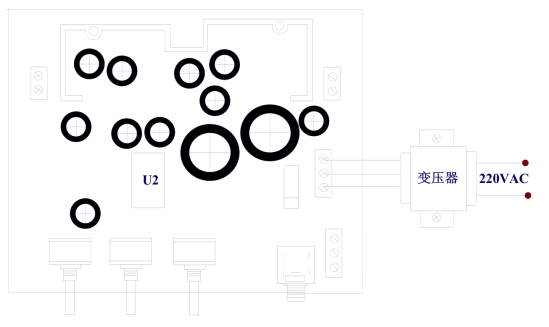

图2-6-1　接入电源变压器示意图

（1）用数字万用表检查Vs和-Vs电源电压是否正常。如果Vs和-Vs的电压不正常，请参照“Vs和-Vs电源电压不正常检修要点”进行检修，直到功放电路的Vs和-Vs电源电压恢复正常。如果Vs和-Vs电源电压正常，做下一步检查。

（2）用数字万用表检查JP03①脚的直流电压，JP03的①脚接U3（TDA2040）的输出端（④脚），JP03①脚的正常输出电压约为0V。用数字万用表检查JP04①脚的直流电压，JP04①脚接U4（TDA2040）的输出端（④脚），JP04①脚的正常时电压约为0V。如果JP03①脚和JP04①脚的直流电压都接近0V，说明U3和U4功放电路工作正常，JP03①脚或JP04①脚直流电压正常，对JP03①脚或JP04①脚直流电压的检修就可完成。如果JP03①脚和JP04①脚的直流电压不正常，做下一步检修。直到JP03①脚和JP04①脚的直流电压恢复正常。

2.JP03①脚直流电压不正常检修要点

（1）检查U3功放电路有无装配错误

U3功放电路原理图与PCB图如图2-6-2所示。参考图2-6-2，检查U3功放电路有无元器件漏装、错装，焊接有无虚焊、假焊、漏焊和连焊。

（2）检查U3功放电路PCB铜箔走线

参考图2-6-2，检查U3功放电路PCB铜箔走线有无开路、短路现象。

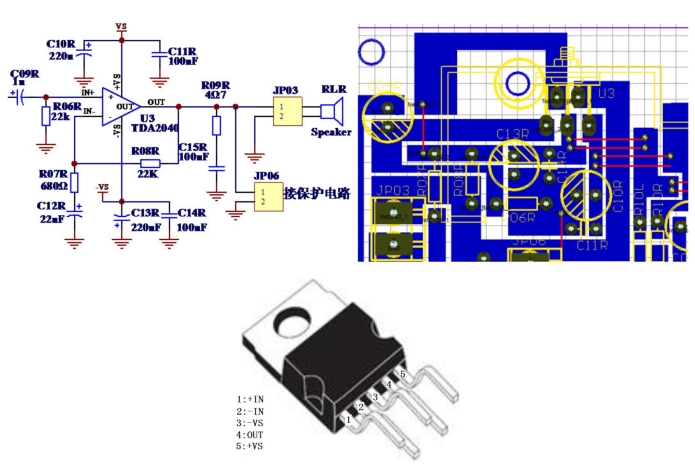

图2-6-2　U3功放电路原理图与PCB图

（3）用数字万用表检查U3的Vs和-Vs电源电压(www.daowen.com)

参考图2-6-2，用数字万用表测U3的Vs和-Vs电源电压。U3的③脚接-VS，U3的⑤脚接VS。即在U3正常供电时，U3的③脚电压应为-VS，U3的⑤脚电压应为VS。如果Vs或-Vs电源电压不正常，进行检修，直到Vs或-Vs电源电压恢复正常。

（4）更换U3（TDA2040）。

2.JP04①脚直流电压不正常检修要点

（1）检查U4功放电路有无装配错误

U3功放电路原理图与PCB图如图2-6-3所示。参考图2-6-3，检查U3功放电路有无元器件漏装、错装，焊接有无虚焊、假焊、漏焊和连焊。

（2）检查U4功放电路PCB铜箔走线

参考图2-6-3，检查U4功放电路PCB铜箔走线有无开路、短路现象。

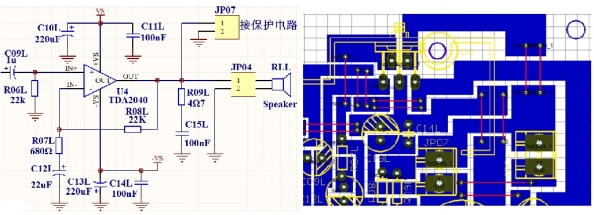

图2-6-3　U4功放电路原理图与PCB图

（3）用数字万用表检查U4的Vs和-Vs电源电压

参考图2-6-3，用数字万用表测U4的Vs和-Vs电源电压。U4的③脚接-VS，U4的⑤脚接VS。即在U3正常供电时，U4的③脚电压应为-VS，U4的⑤脚电压应为VS。如果Vs或-Vs电源电压不正常，进行检修，直到Vs或-Vs电源电压恢复正常。

（4）更换U4（TDA2040）。
