利用DXP软件进行讲解。

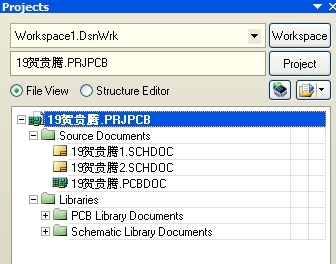

1.以自己的学号和姓名建立一个PCB工程名

图2-2-9　以自己的学号和姓名建立一个PCB工程名

2.在以自己的学号和姓名命名的原理图文件中画出原理图

（1）画原理图的要求。

①用A4幅面；

②W01、W03、W05三个电位器都是为一个元件内部有二单元；

③原理图中所有的字符都用粗体，小三号；

④取消自动放置节点，选用手工放置节点，节点选用SMALL；

⑤原理图中的元件符号应与样板基本一致；

⑥原理图中的字符不应与元器件符号或连线有重叠现象；

⑦原理图排布应均匀，居中，与样板基本一致；

⑧原理图中输入的元器件封装的唯一性，即一个元器件对应一种封装；

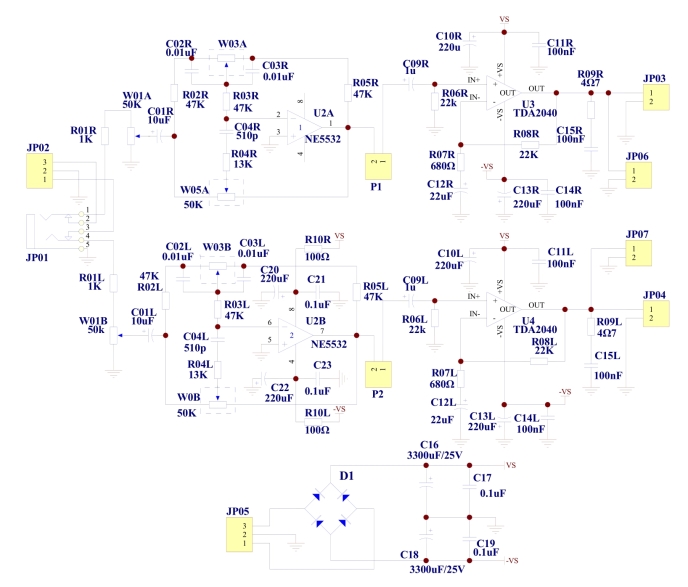

（2）画出TDA2040功放电路原理图。

TDA2040功放电路原理图如图2-2-10所示。

图2-2-10　TDA2040功放电路原理图

3.在原理图中输入元件封装

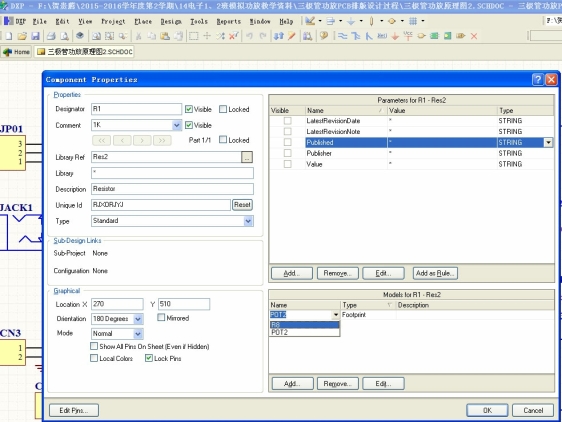

在上图中，原理图中的元件R1，有二个封装名：R8和POT2，而POT2是不需要的封装，应将其删除，R8是需要的封装，将其保留。所以，在原理图中，将所有元器件的封装名输入，并且保证元器件封装只有一个所需要的，其他多余的封装全部删除。

图2-2-11

4.在以自己的学号和姓名命名的PCB文件中画PCB板外框

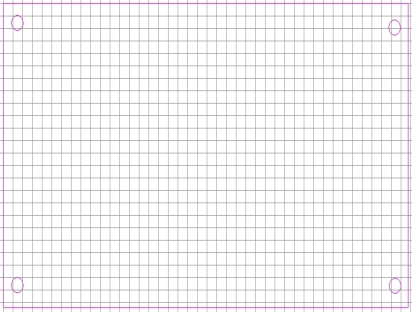

画PCB板外框要在Keep Out Layer层，线宽约为0.12mm即可。PCB板外框尺寸约为117mm（长）×98mm（宽）。

图2-2-12

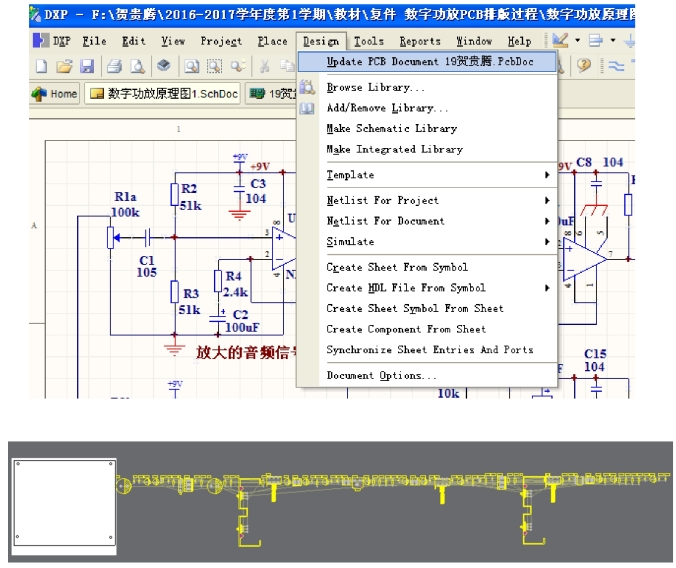

5.将原理图元器件封装自动装载到PCB图中

单击“Design”→单击“Update PCB Document 19贺贵腾”，即可，如下图所示。

图2-2-13

6.PCB图的自动布局

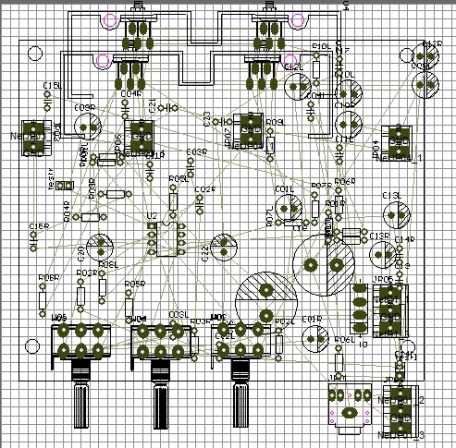

单击“Tool”→单击“Component Placement” →单击“Auto Placer” →单击“Ok”，即可，如下图所示，这样就可以一次性将元件搬到PCB板框内。

图2-2-14

图2-2-15(www.daowen.com)

6.PCB图的手动布局

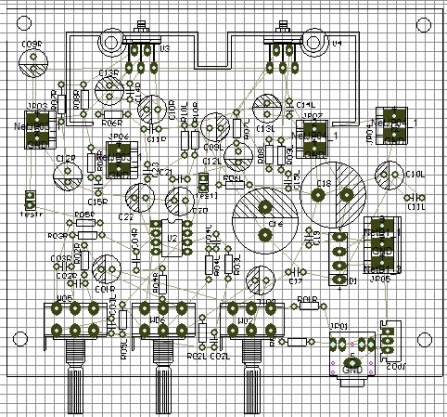

参考样板，将元器件进行手工布局，如下图所示，这个过程是一个需要大量时间，不断调整的过程。手工布局完成后，仔细对照原理图和样板，找出多出的元器件、漏掉的元器件以及封装不对的元器件，并加以改正。

图2-2-16

7.将PCB图的封装逐个检查，将元件引脚的网线逐条检查

这一步需要花较多的时间进行检查。对照原理图，将PCB图的封装逐个检查，将元件引脚的网线逐条检查，将检查出的错误，通过如下方法进行改错。

通过单击“Design”→单击“Netlist” →单击“Edit Nets”进入“Netlist Manager”，如下图所示。在“Netlist Manager”界面中，可以增加、删除和更改PCB图中网络编号，对新放置的元件封装，或网线没有连接的元件引脚，可以新增网络编号，将元器件引脚重新正确连接；对网线连接错误的元件引脚进行更改。通过这些措施，可以将错误的元件封装更换为正确的封装，将少漏的元件封装重新添加，将一个元件出现多个封装进行的合并，并将引脚正确连接。

图2-2-17

图2-2-18

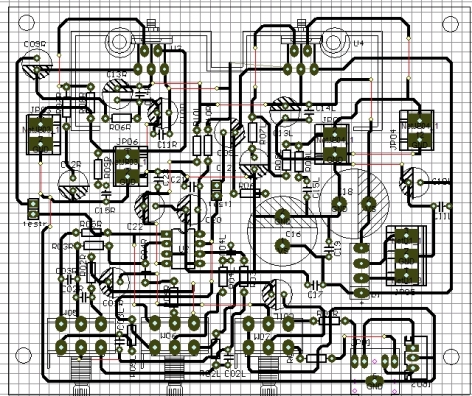

8.自动布线

在自动布线规则中设置TopLayer层走线（即红色走线）宽度为0.254mm，BottomLayer层走线（蓝色走线）宽度为0.8mm。

图2-2-19

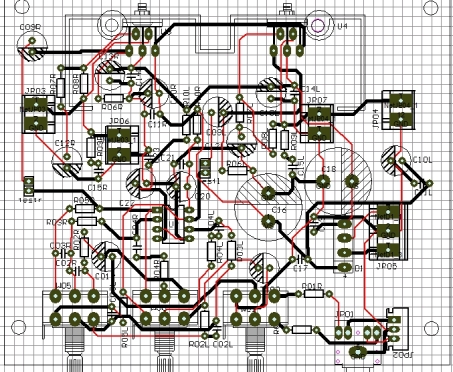

9.手工将TopLayer层走线（即红色走线）转换为BottomLayer走线（蓝色走线）

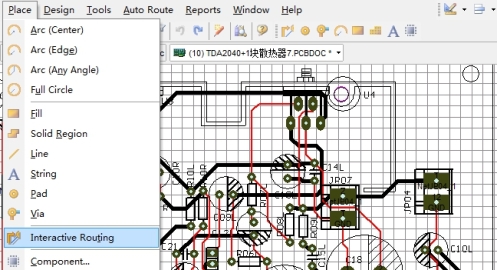

利用“Interaction Routing”命令将TopLayer层走线（即红色走线）转换为BottomLayer走线（蓝色走线），这个过程也是一个需要大量时间，不断调整的过程，可以参照样板来进行。

图2-2-20

利用“Interaction Routing”命令将TopLayer层走线（即红色走线）转换为BottomLayer走线（蓝色走线）。

图2-2-21

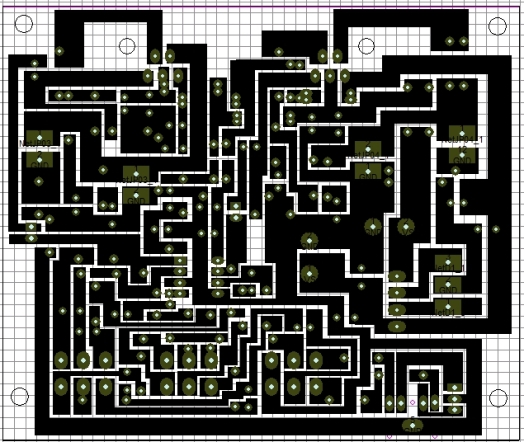

10.用“Place-Fill”命令将走线加宽

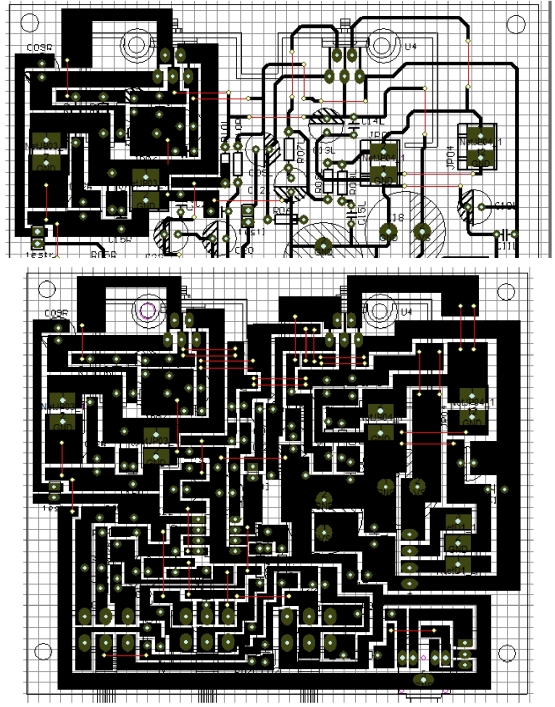

用“Place-Fill”命令将走线加宽，如图1-2-35所示。这个过程也是一个需要大量时间，是一个不断调整的过程，在加宽PCB图走线时，应符合“PCB排版的基本知识和基本规则”中所要求的“关于PCB设计的一些通用要求”，特别应注意如下几点。

（1）铜箔走线宽度≥0.3mm（双面板≥0.3mm）；

（2）铜箔走线间的最小空隙≥0.3mm（双面板≥0.3mm）；

（3）铜箔走线边缘到PCB板板框边缘的直线距离≥1mm，元器件边缘到PCB板板框边缘的直线距离≥5mm，元器件含盘边缘到PCB板板框边缘的直线距离≥4mm；

（4）直插式元器件的孔径是直插式元器件引脚直径的1.2倍或更大一些（例如元器件引脚直径为0.6mm，PCB板的孔径一般为0.8mm），焊盘的直径是孔径的2.5倍或更大一些（例如孔径为0.8mm，焊盘一般为2.0mm×2.0mm，或2.2mm×2.2mm）；

（5）固定散热器的螺丝边缘离附近铜箔走线的直线距离≥1mm，即固定散热器螺丝边缘与附近铜箔走线空隙≥2mm。

图2-2-22

10.用跳线代替红线

用跳线代替红线后，将所有TopLayer层的走线（即所有红色走线）转换为BottomLayer走线（蓝色走线）。

图2-2-23
