功率放大器的组成和常规要求

时间:2023-06-20 理论教育 版权反馈
【摘要】:所谓最大输出功率系指在正弦输入信号下,输出波形不超过规定的非线性失真指标时,放大电路最大输出电压和最大输出电流有效值的乘积。由于在功率放大电路中,三极管的工作点在大范围内变化,使管子特性曲线的非线性问题充分暴露出来,因此输出波形的非线性失真比之小信号放大电路要严重得多。在实际的功率放大电路中,应根据负载的要求来规定允许的失真度范围。

功率放大器的组成和常规要求

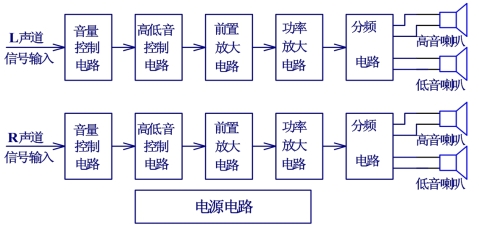

(一)功率放大器的组成(图1-9-6)

图1-9-6 功率放大器的组成

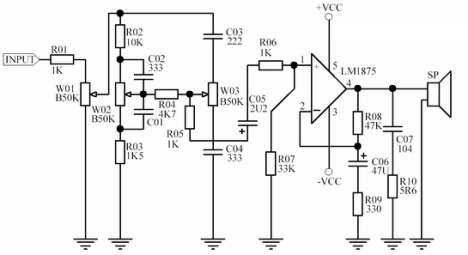

(二)功率放大器的实际电路(图1-9-7)

图1-9-7 实际电路

该功放电路由音量控制电路、一个高低音分别控制的衰减式音调控制电路、LM1875放大电路、喇叭以及电源供电电路四大部分组成。

W01为音量控制器,调节放大器的音量大小;音调部分采用的是高低音分别控制的衰减式音调电路,其中的R02,R03,C02,C01,W02组成低音控制电路;C03,C04,W03组成高音控制电路;R04为隔离电阻;C05为隔直电容,防止后级的LM1875直流电位对前级音调电路的影响。

(三)功率放大器的一般要求

对功率放大器的一般要求主要有:

(1)根据负载要求,提供所需要的输出功率。(www.daowen.com)

为此要求放大器的输出电压和输出电流都要有足够大的变化量。所谓最大输出功率系指在正弦输入信号下,输出波形不超过规定的非线性失真指标时,放大电路最大输出电压和最大输出电流有效值的乘积。在共射接法下,最大输出功率为:

式中Ucem和Icm分别为集电极正弦电压和电流的最大幅值。

(2)具有较高的效率

放大电路输出给负载的功率是由直流电源提供的。在输出功率比较大的情况下,效率问题尤为突出。如果功率放大电路的效率不高,不仅将造成能量的浪费,而且消耗在电路内部的电能将转换成为热量,使管子、元件等温度升高,因而要

求选用较大容量的放大管和其他设备,很不经济

放大电路的效率为:

式中Po为放大电路输出给负载的功率,而Pv为直流电源Vcc所提供的功率。

(3)尽量减小非线性失真。

由于在功率放大电路中,三极管的工作点在大范围内变化,使管子特性曲线的非线性问题充分暴露出来,因此输出波形的非线性失真比之小信号放大电路要严重得多。在实际的功率放大电路中,应根据负载的要求来规定允许的失真度范围。
