进行功放电路通电前的测试时，两个人一组，一人测试，并报读数，另一人记录测试数据，每一个人都要完成一次或一次以上的测试，完成一次或一次以上的测试数据记录。

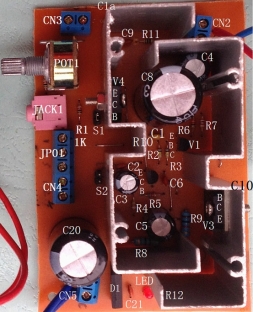

图1-7-1

在上面分立元件模拟功放电路通电前测试中的各测试数据正常的情况下，并把所有连线接好后，可以通电，进行下面的测试。

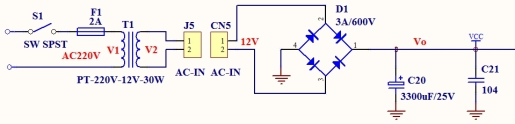

图1-7-2

1.测电源电压

（1）测电源变压器的初级输入电压：

用数字万用表测量V1电压，将量程置于_____________档。UV1=根据上面所测得的值，判定是否正常？

答：

（2）测电源变压器的次级输出电压：

用数字万用表测量V2电压，将量程置于_____________档。UV2=根据上面所测得的值，判定是否正常？

答：

（3）测整流滤波输出电压：

用数字万用表测量V0（Vcc）电压，将量程置于__________档。UV0=根据上面所测得的值，判定是否正常？

答：

（4）测阻容降压后的电源电压：

用数字万用表测量Vdd电压，将量程置于______________档。UVdd=根据上面所测得的值，判定是否正常？

答：

（5）测前置放大电路电源电压：

用数字万用表测量Vdd电压，将量程置于_____________档。UVdd=根据上面所测得的值，判定是否正常？

答：

2.测三极管各管脚的直流电压

（1）测三极管V1各管脚的直流电压。

①不接入音频信号，测三极管V1各管脚的直流电压。

正表笔接三极管V1的b、c、e脚，负表笔接地，测三极管V1的b、c、e脚对地的直流电压并做好记录，将量程置于________________档。

②输入音频信号，测三极管V1各管脚的直流电压。

输入音频信号，并将音量调到最大，正表笔接三极管V1的b、c、e脚，负表笔接地，测三极管V1的b、c、e脚对地的电压并做好记录，将量程置于_________________档。

③有音频信号输入和无音频信号输入时，对三极管V1的b、c、e脚直流电压有影响吗？(www.daowen.com)

答：

（2）测三极管V2各管脚的直流电压。

①不接入音频信号，测三极管V2各管脚的直流电压。

正表笔接三极管V2的b、c、e脚，负表笔接地，测三极管V2的b、c、e脚对地的电压并做好记录，将量程置于________________档。

②输入音频信号，测三极管V2各管脚的直流电压。

输入音频信号，并将音量调到最大，正表笔接三极管V2的b、c、e脚，负表笔接地，测三极管V2的b、c、e脚对地的电压并做好记录，将量程置于________________档。

③有音频信号输入和无音频信号输入时，对三极管V1的b、c、e脚直流电压有影响吗？

答：

（3）测三极管V3各管脚的直流电压。

①不接入音频信号，测三极管V3各管脚的直流电压。

正表笔接三极管V3的b、c、e脚，负表笔接地，测三极管V3的b、c、e脚对地的电压并做好记录，将量程置于_______________档。

②输入音频信号，测V3各管脚的直流电压。

输入音频信号，并将音量调到最大，正表笔接三极管V3的b、c、e脚，负表笔接地，测三极管V3的b、c、e脚对地的电压并做好记录，将量程置于________________档。

③有音频信号输入和无音频信号输入时，对三极管V1的b、c、e脚直流电压有影响吗？

答：

（4）测三极管V4各管脚的直流电压。

①不接入音频信号，测三极管V4各管脚的直流电压。

正表笔接三极管V4的b、c、e脚，负表笔接地，测三极管V4的b、c、e脚对地的电压并做好记录，将量程置于________________档。

②输入音频信号，测V4各管脚的直流电压。

输入音频信号，并将音量调到最大，正表笔接三极管V4的b、c、e脚，负表笔接地，测三极管V4的b、c、e脚对地的电压并做好记录，将量程置于_________________档。

① 有音频信号输入和无音频信号输入时，对三极管V1的b、c、e脚直流电压有影响吗？

答：

② 根据上面所测得的值，判定是否正常？

答：
