分立元件模拟功放电路的通电前测试

时间:2023-06-20 理论教育 版权反馈
【摘要】:进行功放电路通电前的测试时,两个人一组,一人测试,并报读数,另一人记录测试数据,每一个人都要完成一次或一次以上的测试,完成一次或一次以上的测试数据记录。1)正表笔接V3的b、c、e脚,负表笔接电源VCC,测三极管V3的b、c、e脚与电源VCC间的直流电阻,将量程置于_____________________档。

分立元件模拟功放电路的通电前测试

进行功放电路通电前的测试时,两个人一组,一人测试,并报读数,另一人记录测试数据,每一个人都要完成一次或一次以上的测试,完成一次或一次以上的测试数据记录。

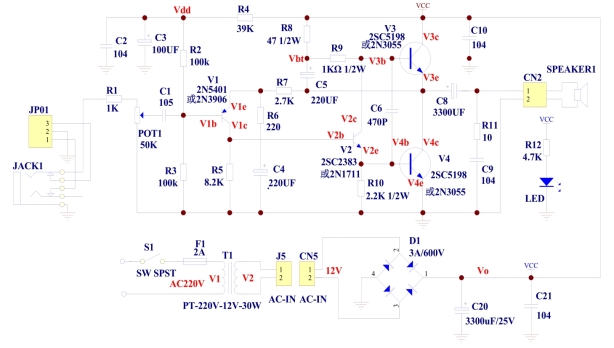

图1-6-1

1.不接电源变压器,测CN5接线端的直流电阻

不接电源变压器,用数字万用表测量,将量程置于__________________档:

(1)正表笔接CN5的1脚,负表笔接CN5的2脚,测CN5接线柱两个端子间的直流电阻:

(2)负表笔接CN5的1脚,正表笔接CN5的2脚,测CN5接线柱两个端子间的直流电阻:

2.接电源变压器,测CN5接线端的直流电阻

接上电源变压器,但不通电,用数字万用表测量,将量程置于__________档:

(1)正表笔接CN5的1脚,负表笔接CN5的2脚,测CN5接线柱两个端子间的直流电阻:

(2)负表笔接CN5的1脚,正表笔接CN5的2脚,测CN5接线柱两个端子间的直流电阻:

①为什么接上电源变压器,电阻会变小?

答:

②根据上面所测得的值,判定是否正常?

答:

3.不接电源变压器,测Vcc对地的直流电阻

不接电源变压器,用数字万用表测量,将量程置于___________________档:

(1)正表笔接Vcc,负表笔接地,测Vcc对地的直流电阻:

(2)负表笔接Vcc,正表笔接地,测Vcc对地的直流电阻:

①为什么测电阻时,电阻值会由小变大?

答:

②什么是充放电现象?

答:

③根据上面所测得的值,判定是否正常?

答:

4.接电源变压器,测Vcc对地的直流电阻

接上电源变压器,但不通电,用数字万用表测量,将量程置于__________档:

(1)正表笔接Vcc,负表笔接地,测Vcc对地的直流电阻:

(2)负表笔接Vcc,正表笔接地,测Vcc对地的直流电阻:

5.测三极管V1直流电阻

(1)测三极管V1各引脚对地的直流电阻

1)正表笔接三极管V1的b、c、e脚,负表笔接地,测三极管V1的b、c、e脚与地间的直流电阻,将量程置于_____________________档。

(2)正表笔接地,负表笔接三极管V1的b、c、e脚,测地与三极管V1的b、c、e脚间的直流电阻。

(2)测三极管V1各引脚对电源的直流电阻

1)正表笔接三极管V1的b、c、e脚,负表笔接电源VCC,测三极管V1的b、c、e脚与电源VCC间的直流电阻,将量程置于____________________档。(www.daowen.com)

(2)正表笔接电源VCC,负表笔接三极管V1的b、c、e脚,测电源VCC与三极管V1的b、c、e脚间的直流电阻,将量程置于_____________________档。

6.测三极管V2直流电阻

(1)测三极管V2各引脚对地的直流电阻。

1)正表笔接三极管V2的b、c、e脚,负表笔接地,测三极管V2的b、c、e脚与地间的直流电阻,将量程置于_____________________档。

2)正表笔接地,负表笔接三极管V2的b、c、e脚,测三极管V2的b、c、e脚与地间的直流电阻,将量程置于_____________________档。

(2)测三极管V2各引脚对电源的直流电阻。

1)正表笔接三极管V2的b、c、e脚,负表笔接电源VCC,测三极管V2的b、c、e脚与电源VCC间的直流电阻,将量程置于___________________档。

2)正表笔接电源VCC,负表笔接三极管V2的b、c、e脚,测三极管V2的b、c、e脚与电源VCC间的直流电阻,将量程置于___________________档。

7.测三极管V3直流电阻

(1)测三极管V3各引脚对地的直流电阻。

1)正表笔接三极管V3的b、c、e脚,负表笔接地,测三极管V3的b、c、e脚与地间的直流电阻,将量程置于_____________________档。

2)负表笔接三极管V3的b、c、e脚,正表笔接地,测三极管V3的b、c、e脚与地间的直流电阻,将量程置于_____________________档。

(2)测三极管V3各引脚对电源VCC的直流电阻。

1)正表笔接V3的b、c、e脚,负表笔接电源VCC,测三极管V3的b、c、e脚与电源VCC间的直流电阻,将量程置于_____________________档。

2)正表笔接电源VCC,负表笔接三极管V3的b、c、e脚,测三极管V3的b、c、e脚与电源VCC间的直流电阻,将量程置于___________________档:

8.测三极管V4直流电阻

(1)测三极管V4各引脚对地直流电阻。

1)正表笔接三极管V4的b、c、e脚,负表笔接地,测三极管V4的b、c、e脚与地间的直流电阻,将量程置于_____________________档。

2)正表笔接地,负表笔接三极管V4的b、c、e脚,测三极管V4的b、c、e脚与地间的直流电阻,将量程置于_____________________档。

(2)测三极管V4对电源直流电阻。

1)正表笔接三极管V4的b、c、e脚,负表笔接电源VCC,测三极管V4的b、c、e脚与电源VCC间的直流电阻,将量程置于___________________档。

2)正表笔接电源VCC,负表笔接三极管V4的b、c、e脚,测三极管V4的b、c、e脚与电源VCC间的直流电阻,将量程置于___________________档。
