1.中点电压正常，但是没有声音的检修方法

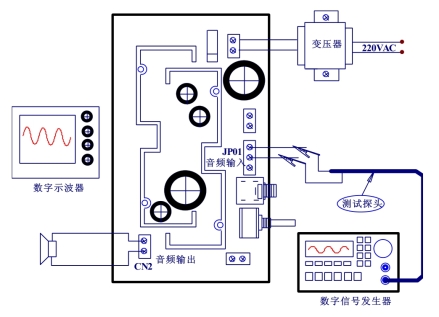

（1）按图1-5-2要求接入仪器仪表。

数字式信号发生器输出VPP=2V，频率f=1kHz的正弦波信号。

图1-5-2　分立元件模拟功放电路

（2）用数字示波器进行检测，找出故障出现的部位。

用数字示波器进行检测，找出故障出现在输入部位，还是输出部位。输入部位是由JACK1或JP01、R1、POT1、S1和C1组成，输出部位是由C8、CN2和喇叭组成。

在不通电的条件下，用数字示波器检测输入部位。用数字示波器探头按信号流程“JACK1或JP01→R1→POT1→S1→C1→V1（b极）”进行检测，如果每个测试点的信号正常，即当音量电位器调到最大时，各测试点的信号幅度基本相等，说明输入部位电路正常，故障出在输出部位。如果信号不正常，故障就出在输入部位。

（3）功放电路输入部位的检修。

①在不通电的条件下，检查耳机插座JACK1、接线插座JP01、电阻R1、音量电位器POT1、短路帽S1和隔直耦合电容C1等元件有无错装、漏装、不到位等，检查有无虚焊、假焊、半焊、连焊、焊盘脱落等。

②在不通电的条件下，用数字万用表进行检查，将数字万用表置于“”档，逐个检查耳机插座JACK1、接线插座JP01、电阻R1、音量电位器POT1、短路S1和隔直耦合电容C1等元件PCB板上的铜箔走线有无短路或开路现象。

③逐个检查耳机插座JACK1、接线插座JP01、电阻R1、音量电位器POT1、短路S1和隔直耦合电容C1等元件有无损坏。

④先从耳机插座JACK1开始，逐个更换耳机插座JACK1、接线插座JP01、电阻R1、音量电位器POT1、短路S1和隔直耦合电容C1等元件。

（3）功放电路输出部位的检修。

①在不通电的条件下，检查输出电容C8和喇叭接线插座CN2等元件有无错装、漏装、不到位等，检查有无虚焊、假焊、半焊、连焊、焊盘脱落等。

②在不通电的条件下，检查喇叭接线是否正确。

③在不通电的条件下，用数字万用表进行检查。将数字万用表置于“”档，逐个检查电容C8和喇叭接线插座CN2等元件PCB板上的铜箔走线有无短路和开路现象。(www.daowen.com)

④逐个检查电容C8和喇叭接线插座CN2等元件有无损坏。

（4）功放电路通电检查。

通过用数字万用表和数字示波器对功放电路输入部位或输出部位进行检测，找出故障并排除故障后，进行通电检查。按图1-5-2要求接入仪器仪表，数字示信号发生器输出VPP=2V，频率f=1kHz的正弦波信号，接通电源，调节音量电位器，检查喇叭能否发出正常的声音。如果声音正常，说明功放电路已经修好。如果声音不正常或还是无声音，用数字万用表测功放电路的中点电压是否正常。如果功放电路的中点电压正常，为VCC/2（为电源电压的二分之一），则重复“中点电压正常，但是没有声音的检修方法”中的1至4步。如果中点电压不正常，则按下面的“中点电压不正常的检修方法”进行检修，直到中点电压恢复正常。

2.中点电压不正常的检修方法

按图1-5-2接好仪器仪表，并接通电源，用数字万用表按一下步骤进行检查。

（1）用数字万用表测Vdd电源电压，Vdd电压比VCC电压约低1～3V。如果Vdd电压没有或很低，检查阻容降压电路R4、C2和C3是否错装、漏装、漏焊、虚焊或假焊，以及它们的PCB铜箔走线是否有开路、对地短路或相互短路等现象，直到Vdd恢复正常。如果Vdd电压正常，做下一步检查。

（2）用数字万用表测三极管V1的基极对地电压（即V1b电压），V1b电压是Vdd电压的二分之一（V1b=Vdd/2）。如果V1b电压不正常，做如下三步检查，直到V1b恢复正常。

①检查基极偏置电路R2和R3是否错装、漏装、漏焊、虚焊或假焊；

②检查三极管V1是否错装、漏装、漏焊、虚焊或假焊；

③检查R2、R3和V1的PCB铜箔走线是否有开路、对地短路或相互短路等现象，直到V1b恢复正常。

（3）如果V1b电压是Vdd电压的二分之一（V1b=Vdd/2），用数字万用表测三极管V4的基极对地电压（即V4b电压），V4b电压应是0.6～0.7V。

如果V4b电压高于0.7V，检查大功率三极管V4的PCB铜箔走线是否有开路、漏焊、虚焊或假焊。检查大功率三极管V4的b-e结是否开路，即大功率三极管V4已经损坏，要更换大功率三极管V4。

如果V4b电压低于0.6V，检查三极管V2集电极与大功率三极管V4基极的PCB铜箔走线是否有开路，以及大功率三极管V4基极对地是否有短路。

（4）用数字万用表测三极管V1的集电极对地电压（即V1c电压），V1c电压应是1.2～1.4V。如果V1c电压不是1.2～1.4V，检查三极管V2是否错装、漏装、漏焊、虚焊或假焊，以及V2的PCB铜箔走线是否有开路、对地短路或相互短路等现象，直到V1c恢复正常。如果V1c电压正常，做下一步检查。

（5）用数字万用表测电阻R8、R9和大功率三极管V3是否错装、漏装、漏焊、虚焊或假焊，以及R8和R9铜箔走线是否有开路、对地短路或相互短路等现象。

（6）用数字万用表测大功率三极管V3的基极对发射极电压（即V3b-V3e电压），V3b-V3e电压应是0.6～0.7V。如果V3b-V3e电压高于0.7V，检查大功率三极管V3的PCB铜箔走线是否有开路、漏焊、虚焊或假焊。检查大功率三极管V4的b-e结是否开路，即大功率三极管V3已经损坏，要更换大功率三极管V3。
