采用热转印法的PCB板制作步骤如下：

①将PCB覆铜板表面的油污、灰尘用细砂纸擦洗干净。

②将打印PCB图的热转印纸（如图1-3-17所示）贴在PCB覆铜板上。

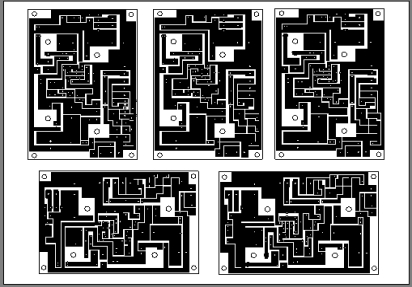

图1-3-17　打印PCB图的热转印纸

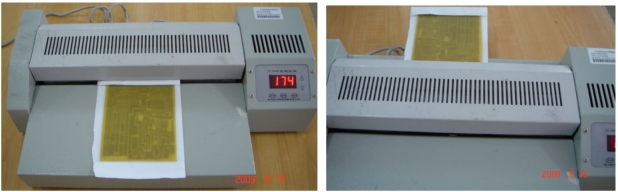

③将热转印制板机的温度加到130℃以上后，按图1-3-18方法对PCB图进行热转印。

图1-3-18　对PCB图进行热转印

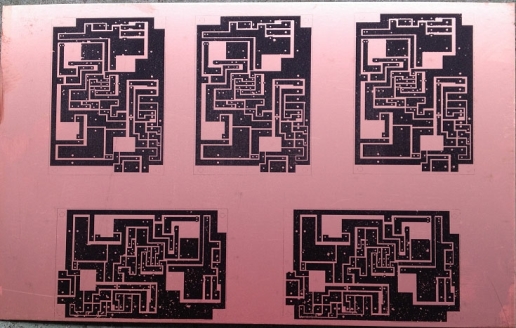

④热转印后，热转印纸上的PCB图全部附着在PCB板上，如图图1-3-19所示。

图1-3-19　附着PCB图的PCB板

⑤对PCB板上的走线图进行细致的检查，如有碳粉掉、漏、薄的地方，用细头的油性笔进行填充。

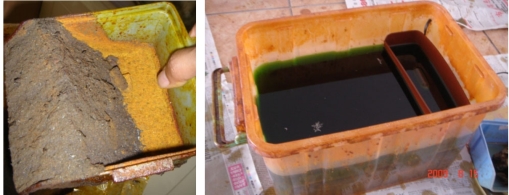

⑥三氯化铁溶液的配制，如图1-3-20所示。

(www.daowen.com)

图1-3-20　三氯化铁溶液的配制

⑦PCB板的腐蚀，如图1-3-21所示。

图1-3-21　PCB板腐蚀

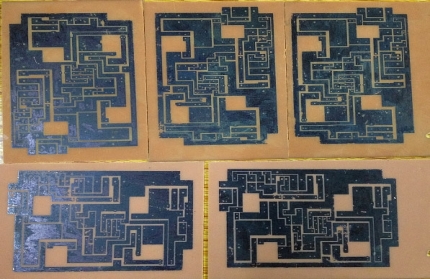

⑧PCB板腐蚀后，PCB板如图1-3-22所示。

图1-3-22　腐蚀后的PCB板

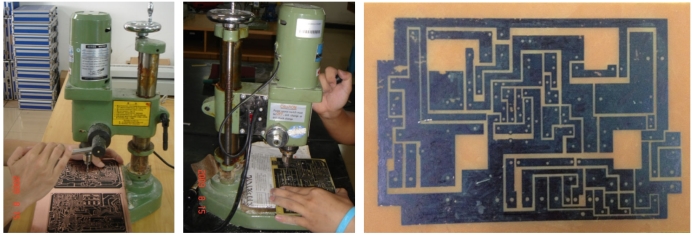

⑨PCB板进行打孔，如图1-3-23所示。

图1-3-23　PCB板打孔

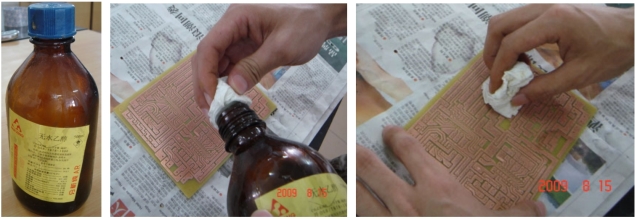

⑩PCB板打孔后，用细砂纸将PCB板上所覆盖的黑色的碳粉打去，并用清水冲洗干净。并在PCB板上涂上松香溶液，用于助焊和防氧化，如1-3-24所示。

图1-2-24　给PCB板涂上松香溶液
