1.熟悉热转印法制作PCB板所需设备和材料

（1）电脑、激光打印机、热转引纸：用电脑设计好的PCB图，通过激光打印机将PCB图打印在热转引纸上。注意，热转引纸两面纸质不同，必须将PCB图打印在热转引纸的光面上。

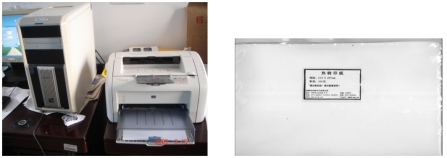

图1-3-1　电脑、激光打印机、热转引纸

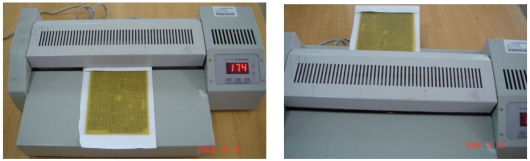

（2）用于热转印的制板机。

图1-3-2　用于热转印的制板机

（3）腐蚀槽：腐蚀槽如图1-3-3所示。

图1-3-3　腐蚀槽

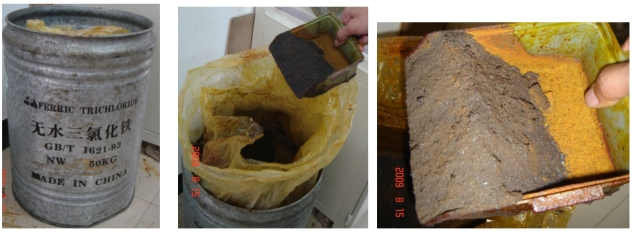

（4）三氯化铁。

图1-3-4　腐蚀槽

（5）用于分割PCB板的曲线锯、小钢锯和台钳，修边用的平锉刀。

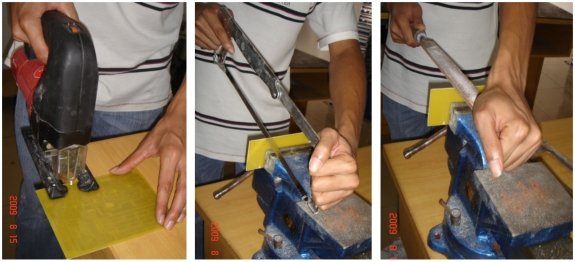

图1-3-5　用于分割PCB板的曲线锯、小钢锯和台钳，修边用的平挫刀

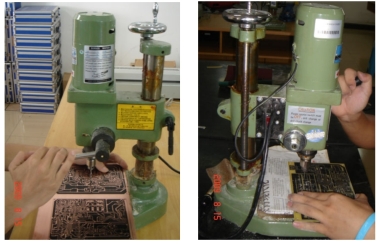

（6）用于打孔的台钻。

图1-3-6　用于打孔的台钻

2.将用DXP软件绘制的PCB图进行打印

（1）先将已画好的PCB图打开，如图图1-3-7所示。

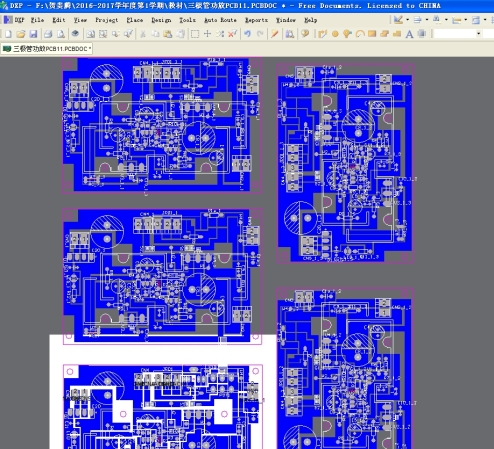

（2）拼板，将PCB图通过拷贝拼成5块，如图1-3-8所示。

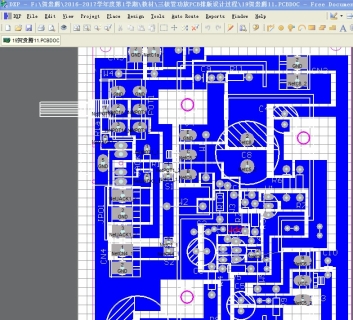

图1-3-7　已画好的PCB图(www.daowen.com)

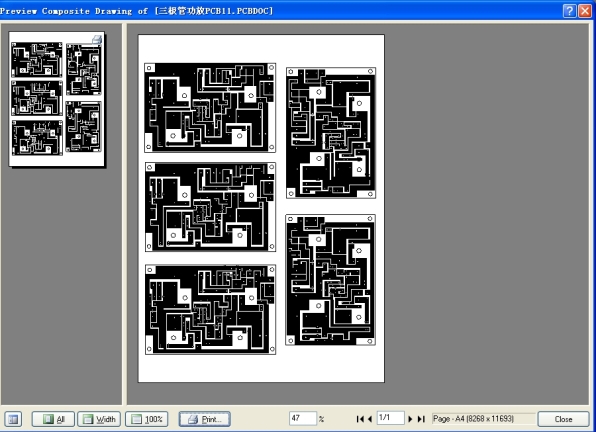

图1-3-8　将PCB图通过拷贝拼成5块

（3）PCB图的打印：

PCB图的打印步骤如下：

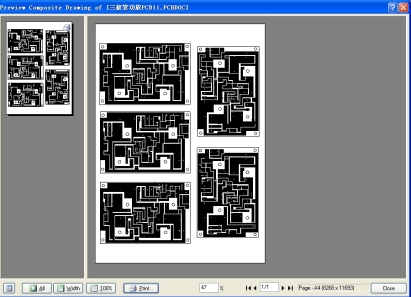

①单击File→单击Print Preview，如图1-3-9所示。

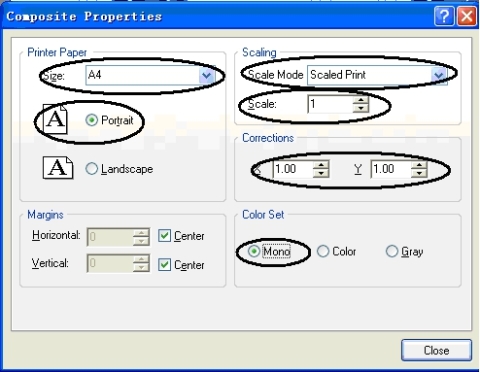

②将鼠标移至PCB图上，单击右键→单击Page Setup，进入Composite Properties设置状态，按图1-3-10要求进行设置。设置完成后，单击“Closs”，退出Composite Properties设置状态。设置完成后的结果如图1-3-11所示。

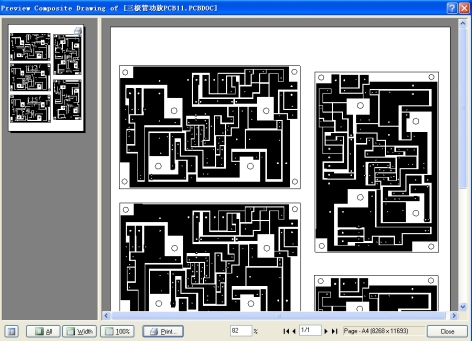

图1-3-9　进入Print Preview状态的PCB图

图1-3-10　进行Composite Properties设置

图1-3-11　设置完成后的结果

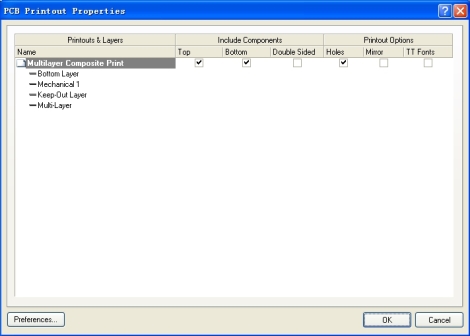

③将鼠标移至PCB图上，单击右键→单击Configuration，进入PCB Printout Properties设置界面，如图1-3-12所示。按图1-3-13要求进行设置。设置完成后，单击“OK”，PCB板图出现元器件引脚孔，如图1-3-14所示。

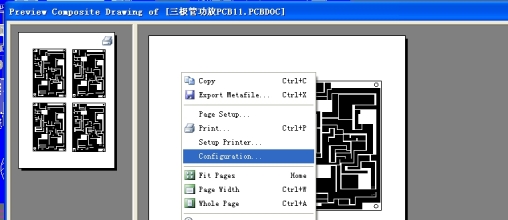

图1-3-12　PCB Printout Properties设置界面

图1-3-13　PCB Printout Properties设置要求

图1-3-14　设置完成后的结果

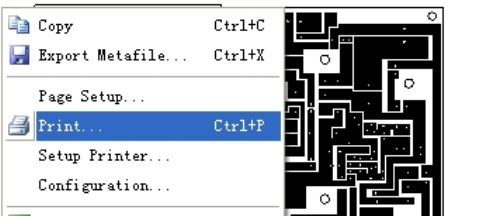

④将转印纸按要求放入打印机后，将鼠标移至PCB图上，单击右键→单击Print，进入Print Configuration for（Documentation Outputs）设置界面，如图1-3-15所示。按图1-3-16要求进行设置。设置完成后，单击“OK”，就可以把拼版后的PCB图打印到转印纸上。

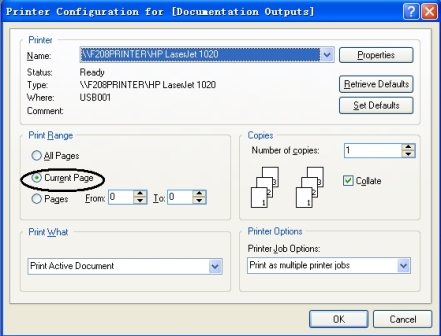

图1-3-15　Print Configuration设置界面

图1-3-16　设置要求
