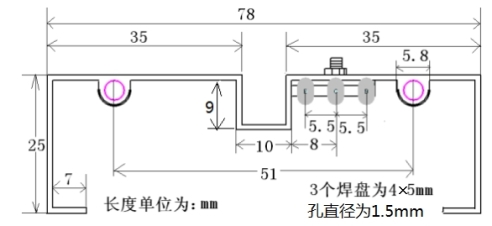

1.散热器组件V3和V4（共有2个），如图1-2-3所示（孔直径为1.5mm）。

图1-2-3　散热器组件封装

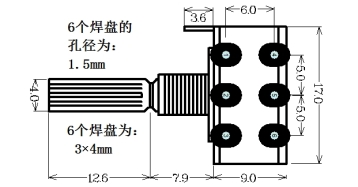

2.电位器POT1（共有1个），如图1-2-4所示（单位为：mm）。

图1-2-4　电位器封装

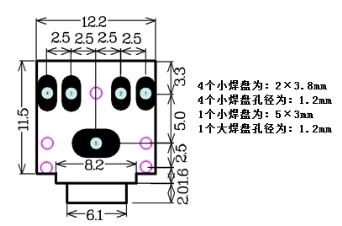

3.耳机插座JCk1（共有1个），如图1-2-5所示（单位为：mm）。

图1-2-5　耳机插座封装

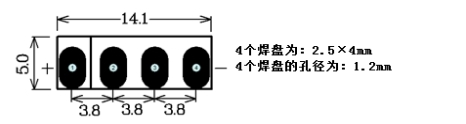

4.整流桥堆D1（共有1个），如图1-2-6所示（单位为：mm）。

图1-2-6　电位器封装

5.滤波大电解电容C8和C20（共有2个），如图1-2-7所示（单位为：mm）。

6.小电解电容（共有3个），如图1-2-8所示（单位为：mm）。

图1-2-7　滤波大电解电容封装

图1-2-8　小电解电容封装

7.插座（单位为：mm）。

图1-2-9　三脚插座封装（共有1个）

图1-2-10　二脚插座封装（共有4个）

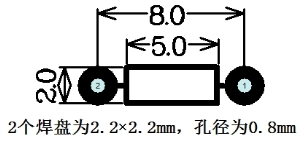

8.1/6W电阻器，如图1-2-11所示（单位为：mm）。(www.daowen.com)

9.1/2W电阻器（R8，R9，R10），如图1-2-12所示（单位为：mm）。

图1-2-11　1/6W电阻器封装

图1-2-12　1/2W电阻器封装

10.105电容（C1），如图1-2-13所示（单位为：mm）。

11.一般瓷片电容，如图1-2-14所示（单位为：mm）。

图1-2-13　105电容封装

图1-2-14　一般瓷片封装

12.三极管（V1，V2），如图1-2-15所示（单位为：mm）。

13.短路针（S1和S），如图1-2-16所示（单位为：mm）。

14.LED，如图图1-2-17所示（单位为：mm）。

图1-2-15　三极管封装

图1-2-16　短路针封装

图1-2-17　LED封装

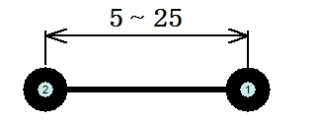

15.跳线，如图图1-2-18所示（孔直径为0.8mm）。

跳线的长度一般要求为2.54mm（100mils）的整数倍，即，一般要建2.5mm、5mm、7.5mm、10mm、12.5mm、15mm、17.5mm、20mm、22.5mm和25mm共十条跳线。跳线的焊盘一般为2.0mm×2.0mm、2.0mm×2.1mm、2.0mm×2.2mm、2.1mm×2.1mm、2.1mm×2.2mm或2.2mm×2.2mm。

图1-2-18　跳线封装
