1.OTL电路原理分析
(1)基本的OTL电路:基本的OTL电路如1-1-2图所示,图中V3和V4都为NPN型管,它们的特性基本相同,也就是说,两个三极管的参数基本相同,即两个三极管的放大倍数、饱和压降、漏电流、耐压等基本相同。在静态时(即没有音频信号输入时),由于V3和V4特性对称,中点电压(D点电压)约为VCC/2。

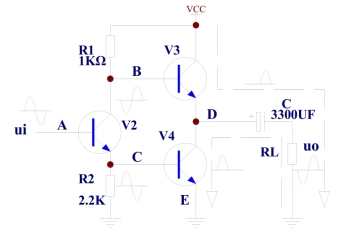

图1-1-2 基本的OTL电路原理图
这个电路的设计思想是:音频信号通过V2产生幅度相等,极性相反两路信号,在音频信号的正半周期间,V4三极管导通,V3三极管截止;在音频信号的负半周期间,V4三极管截止,V3三极管导通。
(2)工作原理:在图1-1-3图中,在静态时,即没有信号输入时,B点的电压略高于D点的电压,V3处于微导通状态,C点的电压略高于E点的电压,V4也处于微导通状态。二个三极管只要加一个正电压在基极,三极管就导通,加一个负电压就截止。

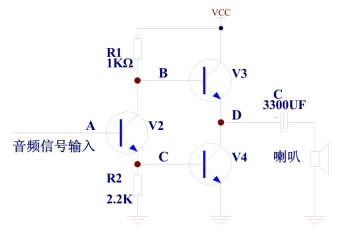

图1-1-3 OTL电路工作原理分析图
如1-1-3图所示,音频信号经过V2后,分开成二路信号,一路从发射极输出,一路从集电极输出,这两路信号要求幅度相等,极性相反。幅度相等可由调整R1和R2的阻值实现。
在音频信号的正半周,从V2的集电极输出到达V3的基极,就变为负半周,V3三极管就截止;从V2发射极输出到达V4的基极,还是正半周,V4三极管就导通,并对正半周进行电流放大。在音频信号的负半周,从V2集电极输出到达V3的基极,就变为正半周,V3三极管就导通,对音频信号的负半周进行电流放大;从V2发射极输出到达V4的基极,还是负半周,V4三极管就截止。所以,在音频信号的正半周,V3三极管截止,V4三极管导通;在音频信号的负半周,V4三极管截止,V3三极管导通。
如图1-1-4所示,在音频信号的正半周期间,V3三极管截止,V4三极管导通。V4的集电极电流如如图1-1-4(a)中虚线所示,这时电容 C上所存储的电能作为V4导通的电源,如图1-1-4(b)所示。
以电源C的负极作为V4的地,如图1-1-4(c)和1-1-4(d)所示。所以,从图1-1-4(d)可以看出,V4和RL组成的电路为射极输电路,所以,uo≈ui。
在音频信号的负半周期间,V3三极管导通,V4三极管截止,如图1-1-5中虚线所示,电源VCC通过V3对电容C进行充电。由于电容C非常大,对音频信号可以视为短路,所以,V3和RL组成的电路为射极输电路,uo≈ui。
从上面的分析可知,OTL电路是由二个射极输电路组成,输出电压跟随输入电压,电压没有放大,只有电流放大。
电容C在电路中有两个作用,一是音频信号的耦合输出电容,二是作为V4导通时的电源。因为在V3导通期间,电源VCC对电容C进行充电,存储能量,在V4导通期间,电容C通过V4进行放电,作为V4的电源。所以,电容C的容量一般要求较大。
由于一般情况下功率放大电路的负载电流很大,电容容量常选为几千微法,且为电解电容。电容容量愈大,电路低频特性将愈好。但是,当电容容量增大到一定程度时,电解电容不再是纯电容,而存在漏阻和电感效应,使得低频特性不会明显改善。
图1-1-4 音频信号正半周期间原理分析图
图1-1-5 音频信号负半周期间原理分析图(www.daowen.com)
(3)实际的OTL电路:将OTL功放电路选用大功率三极管2SC5198或2N3055,将倒相电路选用中功率三极管2SC2383或2N1711,并增加一个由R8、C5和R9组成的自举升压电路,一个抗干扰电路C6,以及茹贝尔电路R11和C9,就变成一个实际的OTL电路,如图1-1-6所示。
图1-1-6 实际的OTL电路
2.前置放大电路原理分析
(1)实际的前置放大电路。
图1-1-7 实际的OTL电路
实际的前置放大电路如图1-1-7所示。实际上是由一个基本的共发射极放大电路变形而来,如图1-1-8所示。基本的共射极放大电路在模拟电子技术课程中已学过,其工作原理分析这里不再重复。
图1-1-8 基本的共发射极放大电路
(2)采用PNP型三极管的基本的共发射极电路。在图1-1-7中,放大电路是采用NPN三极管。将图1-1-7中的NPN三极管改为PNP三极管,基本的共发射极电路就变成将图1-1-9(a)所示。根据交流等效原理,电容C4可以不接电源,可以接地,如图1-1-9(b)所示,所以,图1-1-9(a)和图1-1-9(b)是完全等效。
图1-1-9 采用PNP型三极管的基本的共发射极电路
(3)改变供电电源的PNP型三极管共发射极电路。改变供电电源的PNP型三极管共发射极电路如图1-1-10所示,放大电路的基极电源为Vdd,而Vdd是由VCC经过由R4、C2和C3组成的阻容降压电路降压后得到的,Vdd约比VCC低2V左右,这时为了提高共发射极电路的信噪比。放大电路的集电极电源取自OTL功放电路的中点电压,约为VCC/2。
图1-1-10 改变供电电源的PNP型三极管共发射极电路
(4)增加电压串联负反馈电路。在电路中增加一个电阻R6就与R7构成电压串联负反馈电路。放大电路引入电压负反馈后,能够使输出电压稳定。任何外界因素引起输出电压不稳时,输出电压的变化将通过反馈网络立即回送到放大电路的输入端,并与原输入信号进行比较,得出与前一变化相反的有效输入信号,从而使输出电压的变化量得到削弱,输出电压便趋于稳定。电压串联负反馈电路已在模拟电子技术课程已有详细讲述。
图1-1-11 实际的OTL电路
