1.结构简介

真空定型装置由真空泵、冷却水泵、水位及水温调节器、机架移动几部分构成。真空泵提供足够定型的真空度，冷却水泵、水位、水温控制管材冷却水的冷却效率，移动机构用以调节口模与定型装置之间的距离。

冷水箱由冷却水泵、水位及水温调节几部分构成。冷却水泵、水位、水温控制管材冷却水的冷却效率。

在装置前端设有操作方便的控制面板。

2.简单控制原理

为了有效地冷却和定型管材，在真空定型装置中设有抽真空、水流加压、水位保持和水温调节等控制装置。保证有足够的冷却水量和保持相对较低的冷却水温度。其简要控制原理如下：

当真空箱中的压力低于大气压时，由外部气压从管材的内部向外施加压力将未成型管材贴紧定型模具，边冷却边定型。

当真空定型箱水箱中的水位偏低时，及时打开进水电磁阀由外部水源送水到水箱中，再由水泵加压后喷射到管材上进行冷却，最后由真空箱中的收集装置回收至水箱。如果水箱中的水位达到规定要求，则停止外部进水，只由内部水箱中的水加压后进行冷却。当水箱中的水温超过规定要求时，由温度控制器打开进水阀进水以保证水箱中水的温度不至于过高而影响冷却效果。当水箱中的水过多时由高水位测量传感器测出后，打开排水电磁阀，水由水泵加压后排出箱外（注：因为冷却箱中有一定的真空度，如果不增加水流压力，水流无法排出箱外）。

3.操作说明

1）合上电源开关。

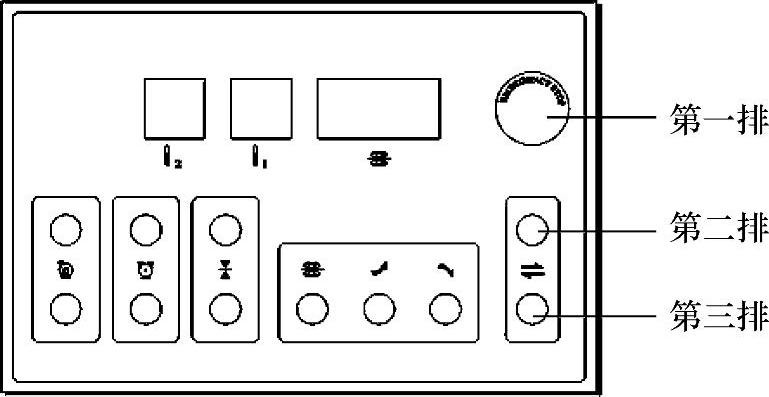

图5-14 真空箱操作面板

2）释放紧急停止按钮（紧急情况时按下红色“紧急停止”或“E-MERGENCY STOP”按钮）。

3）设定好所需真空箱内的水温。“SV”后的数字为设定的温度值，“PV”后的数字为测量的实际温度值。温控表的设定方法为：

①按住“R/S”键2～3s。(www.daowen.com)

②当“SV”后的数字闪动时，用“∧”、“∨”及“<”键改变“SV”后的数值到所需数值。

③最后按住“R/S”键不动，直到“SV”后的数值变为正常显示状态。

真空箱操作面板如图5-14所示。操作面板从左到右顺序依次为：

第一排：前端水温；后端水温；牵引速度；紧急停止按钮。

第二排：前端水泵起动/停止；前端真空泵起动/停止；牵引夹紧；机台前移。

第三排：后端水泵起动/停止；后端真空泵起动/停止；牵引松开；牵引电动机起动/停止；牵引电动机上升；牵引电动机下降；机台后移。

真空泵、水泵的起动或停止由选择开关控制，开关打到左是停止，打到右是起动。

冷却水箱操作面板如图5-15所示。操作面板从左到右顺序依次为：

第一排：冷却水温度；紧急停止按钮。

第二排：水泵起动与停止按钮。绿色为起动按钮，红色为停止按钮。

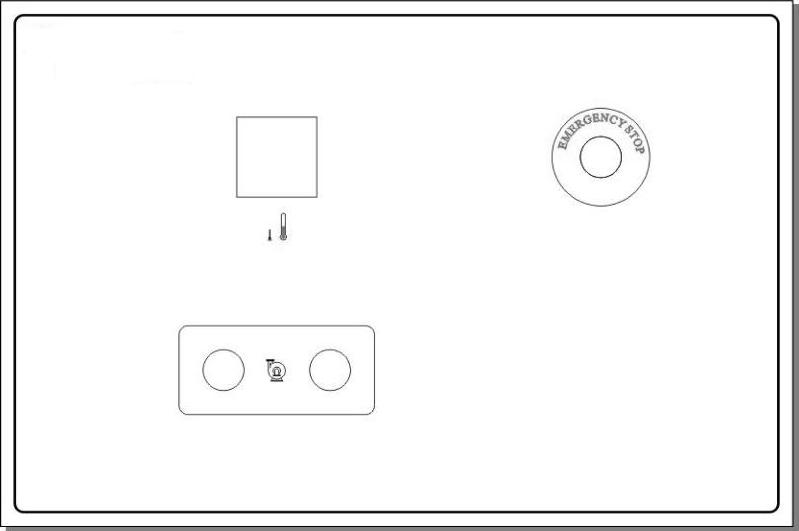

图5-15 冷却水箱操作面板

水位由水位计自动控制。当停机时，首先停水泵，然后按下紧急停止按钮，最后关闭电源。
