CA6140型卧式车床是我国设计制造的典型的卧式车床。它可以加工各种轴类、套筒类和盘类零件上的回转表面，如：车内外圆柱面、圆锥面、环槽、成形回转面；车端面及各种常用螺纹；钻孔、扩孔、铰孔和滚花等。图3.7所示为卧式车床所能加工的典型表面。

CA6140型卧式车床的主运动是工件的旋转运动，速度大小常用转速n（r／min）表示。进给运动是刀具的直线移动，分为纵向进给运动、横向进给运动及车螺纹运动，大小用进给量f（mm／r）表示。刀具的切入运动、调位运动以及快进快退运动等属于辅助运动。

图3.8是CA6140型卧式车床的外形，它的主要组成部件如下。

（1）主轴箱。主轴箱固定在床身的左边，内部装有主轴和变速传动机构。工件通过卡盘等夹具装夹在主轴前端。主轴箱的功能是支承主轴，并把动力经变速机构传给主轴，使主轴带动工件按规定的转速旋转，以实现主运动。

（2）刀架部件。刀架部件可沿床身上的刀架导轨做纵向移动。它的功用是装夹车刀，实现纵向、横向和斜向运动。

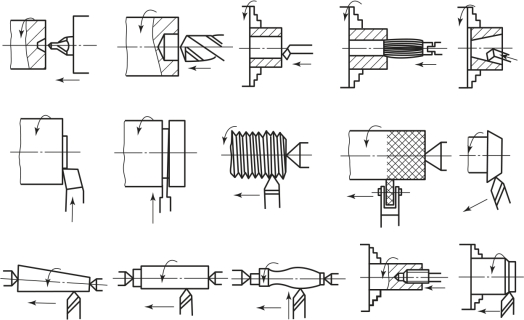

图3.7　卧式车床加工的典型表面

（3）尾座。尾座安装在床身右端的尾座导轨上，可沿导轨纵向调整位置。它的功用是用后顶尖支承长工件，也可以安装钻头、铰刀等孔加工刀具进行孔加工。(www.daowen.com)

（4）进给箱。进给箱固定在床身的左前侧。进给箱内装有进给运动的变速机构，用于改变机动进给的进给量或所加工螺纹的导程。

（5）溜板箱。溜板箱与刀架的最下层床鞍相连，带动刀架一起做纵向运动。它的功用是将进给箱传来的运动传给刀架，使刀架实现纵向进给、横向进给、快速移动或车螺纹运动。溜板箱上装有各种操作手柄和按钮，可以方便地操作机床。

（6）床身。床身固定在左床腿和右床腿上，它是基础支承件。车床的各个主要部件均安装于床身上，床身保证各主要部件之间具有准确的相对位置。

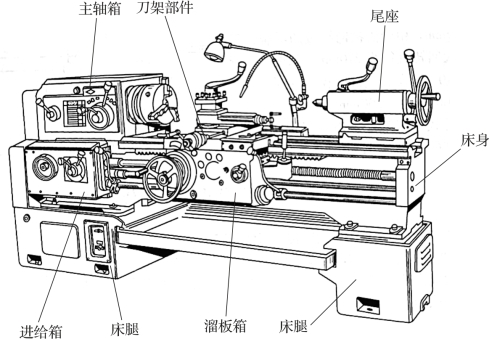

图3.8　CA6140型卧式车床外形

针对任务一的自我评价如表3.1所示。

表3.1　自我评价
