电压比较器电路如图9-74所示，运算放大器的最大输出电压UoM＝±12V，稳压管的稳定电压UZ＝6 V，其正向压降UD＝0.7 V，ui＝12sinωtV。当参考电压UREF＝±3 V两种情况下，求输出电压uo 的波形。

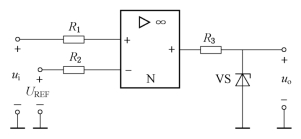

图9-74　电压比较器电路图

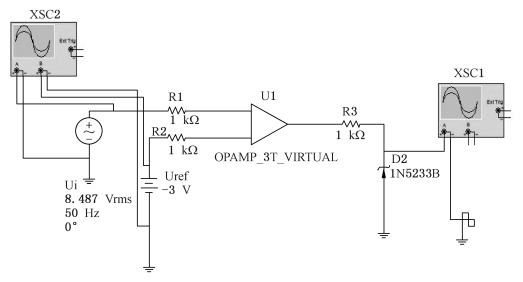

（1）选取元器件构建电路。根据所给的电路图，在Multisim 软件中新建一个设计，从元件库中选取交流电源、直流电源、电阻、运算放大器、稳压管、示波器，放置到电路设计窗口中，修改相应元件的参数和名称，构建如图9-75所示的仿真电路。

图9-75　电压比较器电路仿真电路图

各元器件的所属库如表9-3所示。

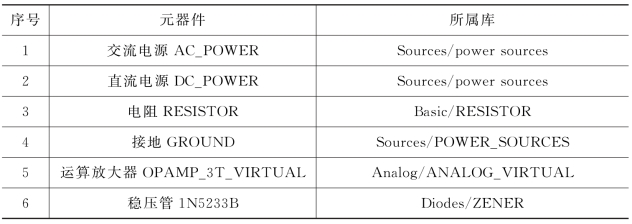

表9-3　电路仿真所需元器件及所属库

（2）输入信号源电压为ui＝12sinωt V，设置交流电源的电压有效值为8.487V，频率为50Hz，如图9-76所示。

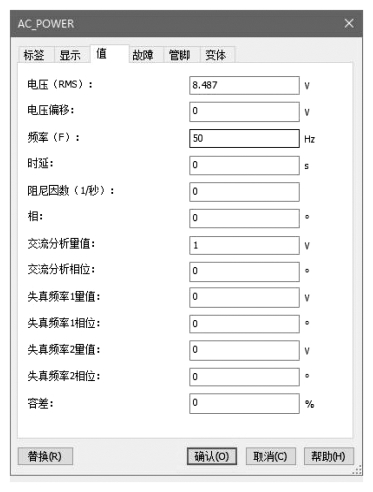

图9-76　输入信号源电压有效值设置

（3）稳压管VS的稳定电压UZ＝6V，正向压降UD＝0.7V，选取合适的稳压管，参数设置如图9-77所示。(www.daowen.com)

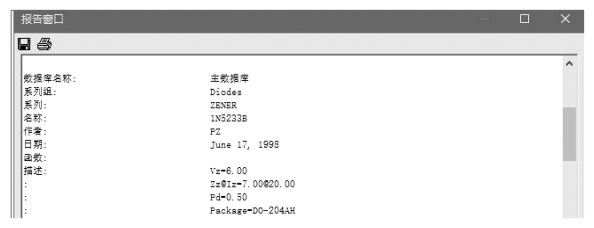

图9-77　稳压管参数设置

图9-74中UREF＝±3V，选取直流电源，需要在电路仿真中依次进行参数的修改。当参考电压修改为＋3V 时，输入电压和输出电压的波形分别如图9-78和图9-79所示。

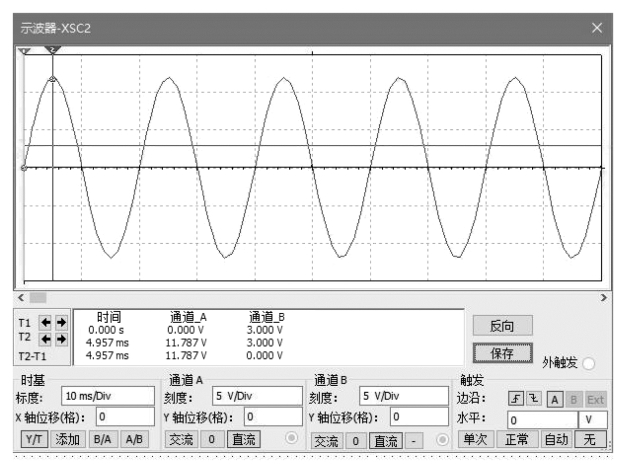

图9-78　UREF＝＋3V时电压比较器电路输入电压波形

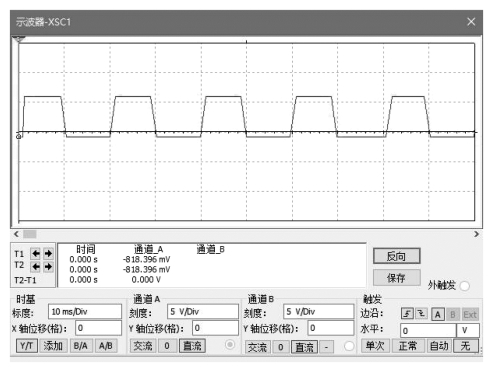

图9-79　UREF＝＋3V时电压比较器电路输出电压波形

当参考电压等于－3V 时，观察示波器，输入电压和输出电压的波形分别如图9-80和图9-81所示。

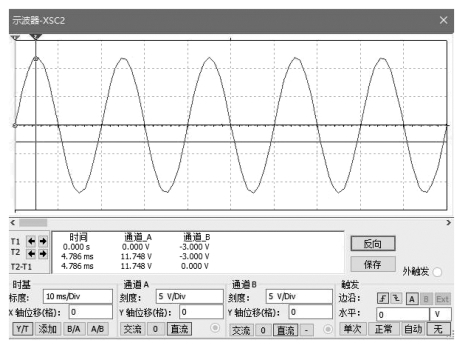

图9-80　UREF＝－3V时电压比较器电路输入电压波形

图9-81　UREF＝－3V时电压比较器电路输出电压波形
